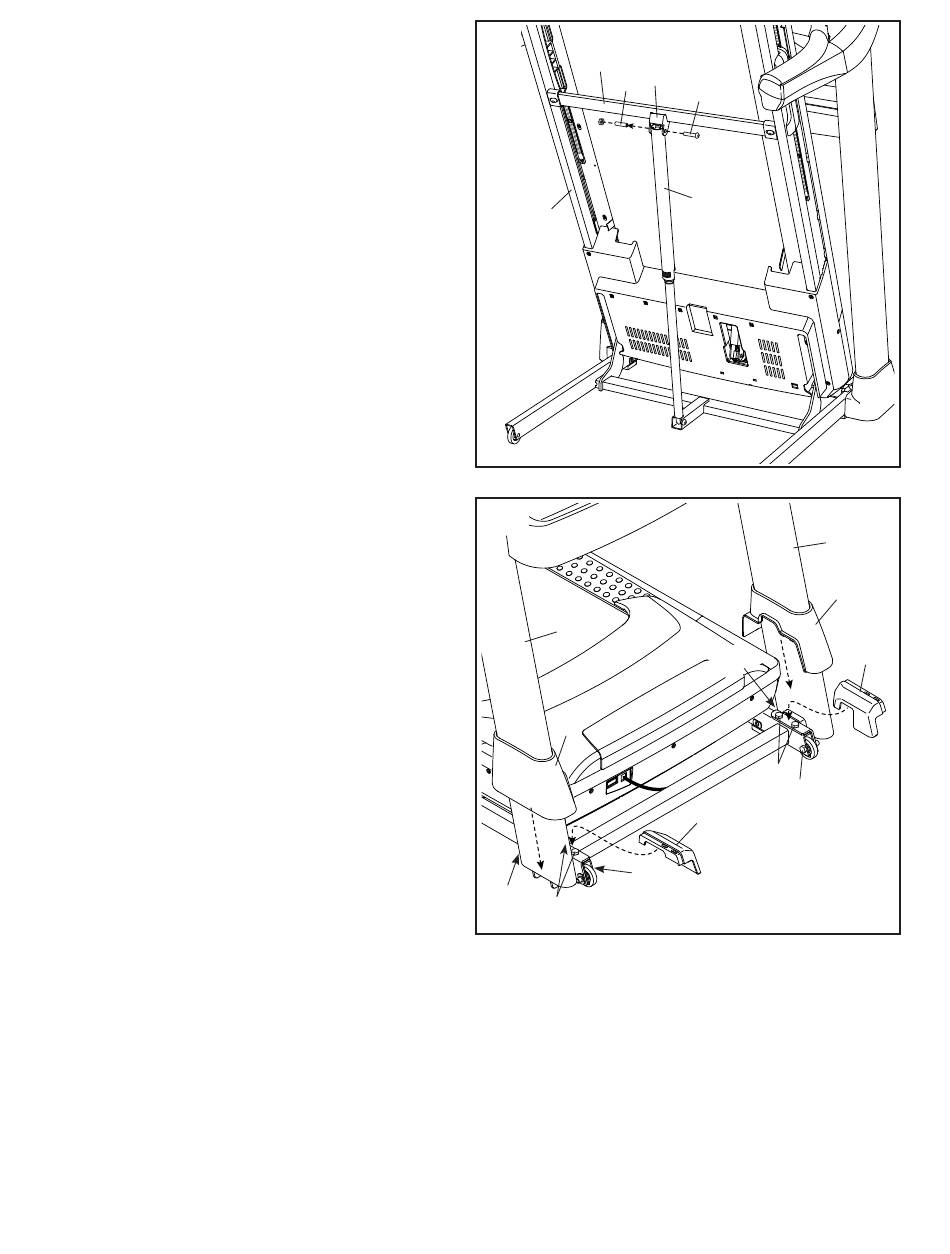

18. Entfernen Sie die 5/16" Mutter (12) und den
5/16" x 2 1/4" Bolzen (3) von der Halterung an
der Verriegelungsquerstange (38).
Richten Sie das obere Ende der Lagerungs-
sperre (53) mit der Halterung, die sich an der
Verriegelungsquerstange (38) befindet, gleich
aus und schieben Sie den 5/16" x 2 1/4" Bolzen
(3) durch die Halterung und die Lagerungssperre
durch. Dadurch wird ein Abstandhalter (N)
aus der Lagerungssperre hinausgeschoben.
Werfen Sie den Abstandhalter weg.
Als Nächstes ziehen Sie die 5/16" Mutter (12)
auf dem 5/16" x 2 1/4" Bolzen (3) fest. Ziehen
Sie die Mutter nicht zu fest an. Die Lage-
rungssperre (53) muss drehbar bleiben.
Dann lassen Sie den Rahmen (56) herunter
(siehe DAS LAUFBANDGERÄT ZUR VERWEN-
DUNG HERUNTERLASSEN auf Seite 28).
19. Ziehen Sie die vier 3/8" x 2 3/8" Schrauben
(7), die zwei 3/8" x 1 3/4" Schrauben (62) und
die zwei 3/8" x 1 1/4" Schrauben (63) fest an.
Ziehen Sie die Schrauben nicht zu fest an.
Setzen Sie die linke innere Basisabdeckung
(108) auf das untere Ende des linken Pfostens
(89). Dann schieben Sie die linke Basisabde-
ckung (82) nach unten und drücken diese auf die
linke innere Basisabdeckung.
Als Nächstes setzen Sie die rechte innere Basis-
abdeckung (109) auf das untere Ende des rech-
ten Pfostens (90). Dann schieben Sie die rechte
Basisabdeckung (83) nach unten und drücken
diese auf die rechte innere Basisabdeckung.
18
12
N
56
19
90
83
62
63
7
16
38
3
53
63
7
62
109
89
82
108
