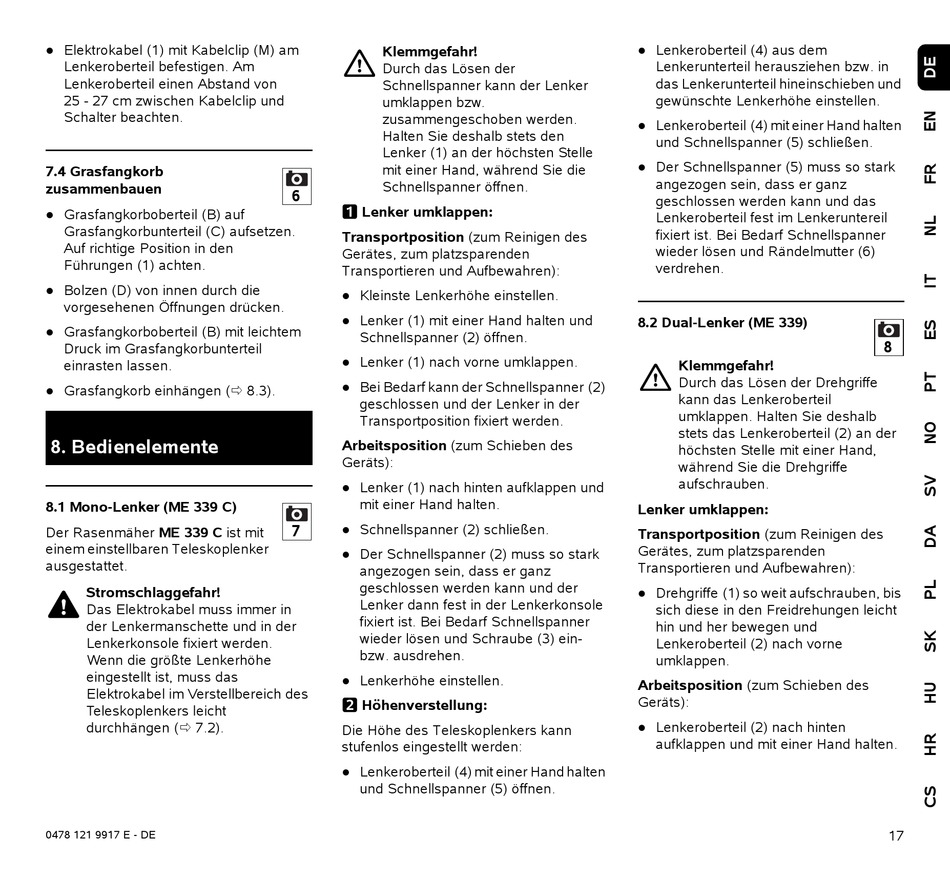

● Elektrokabel (1) mit Kabelclip (M) am
Lenkeroberteil befestigen. Am
Lenkeroberteil einen Abstand von
25 - 27 cm zwischen Kabelclip und
Schalter beachten.
7.4 Grasfangkorb
zusammenbauen
● Grasfangkorboberteil (B) auf
Grasfangkorbunterteil (C) aufsetzen.
Auf richtige Position in den
Führungen (1) achten.
● Bolzen (D) von innen durch die
vorgesehenen Öffnungen drücken.
● Grasfangkorboberteil (B) mit leichtem
Druck im Grasfangkorbunterteil
einrasten lassen.
● Grasfangkorb einhängen (

8. Bedienelemente

8.1 Mono-Lenker (ME 339 C)

Der Rasenmäher ME 339 C ist mit
einem einstellbaren Teleskoplenker
ausgestattet.
Stromschlaggefahr!
Das Elektrokabel muss immer in
der Lenkermanschette und in der
Lenkerkonsole fixiert werden.
Wenn die größte Lenkerhöhe
eingestellt ist, muss das
Elektrokabel im Verstellbereich des
Teleskoplenkers leicht
durchhängen ( 7.2).
0478 121 9917 E - DE
Klemmgefahr!
Durch das Lösen der
Schnellspanner kann der Lenker
umklappen bzw.
zusammengeschoben werden.
Halten Sie deshalb stets den
Lenker (1) an der höchsten Stelle
mit einer Hand, während Sie die
Schnellspanner öffnen.
6
1 Lenker umklappen:
Transportposition (zum Reinigen des
Gerätes, zum platzsparenden
Transportieren und Aufbewahren):
● Kleinste Lenkerhöhe einstellen.
● Lenker (1) mit einer Hand halten und
Schnellspanner (2) öffnen.
● Lenker (1) nach vorne umklappen.
● Bei Bedarf kann der Schnellspanner (2)
8.3).
geschlossen und der Lenker in der
Transportposition fixiert werden.
Arbeitsposition (zum Schieben des
Geräts):
● Lenker (1) nach hinten aufklappen und
mit einer Hand halten.
● Schnellspanner (2) schließen.
7
● Der Schnellspanner (2) muss so stark
angezogen sein, dass er ganz
geschlossen werden kann und der
Lenker dann fest in der Lenkerkonsole
fixiert ist. Bei Bedarf Schnellspanner
wieder lösen und Schraube (3) ein-
bzw. ausdrehen.
● Lenkerhöhe einstellen.
2 Höhenverstellung:
Die Höhe des Teleskoplenkers kann
stufenlos eingestellt werden:
● Lenkeroberteil (4) mit einer Hand halten
und Schnellspanner (5) öffnen.
● Lenkeroberteil (4) aus dem
Lenkerunterteil herausziehen bzw. in
das Lenkerunterteil hineinschieben und
gewünschte Lenkerhöhe einstellen.
● Lenkeroberteil (4) mit einer Hand halten
und Schnellspanner (5) schließen.
● Der Schnellspanner (5) muss so stark
angezogen sein, dass er ganz
geschlossen werden kann und das
Lenkeroberteil fest im Lenkeruntereil
fixiert ist. Bei Bedarf Schnellspanner
wieder lösen und Rändelmutter (6)
verdrehen.

8.2 Dual-Lenker (ME 339)

Klemmgefahr!
Durch das Lösen der Drehgriffe
kann das Lenkeroberteil
umklappen. Halten Sie deshalb
stets das Lenkeroberteil (2) an der
höchsten Stelle mit einer Hand,
während Sie die Drehgriffe
aufschrauben.
Lenker umklappen:
Transportposition (zum Reinigen des
Gerätes, zum platzsparenden
Transportieren und Aufbewahren):
● Drehgriffe (1) so weit aufschrauben, bis
sich diese in den Freidrehungen leicht
hin und her bewegen und
Lenkeroberteil (2) nach vorne
umklappen.
Arbeitsposition (zum Schieben des
Geräts):
● Lenkeroberteil (2) nach hinten
aufklappen und mit einer Hand halten.
8
