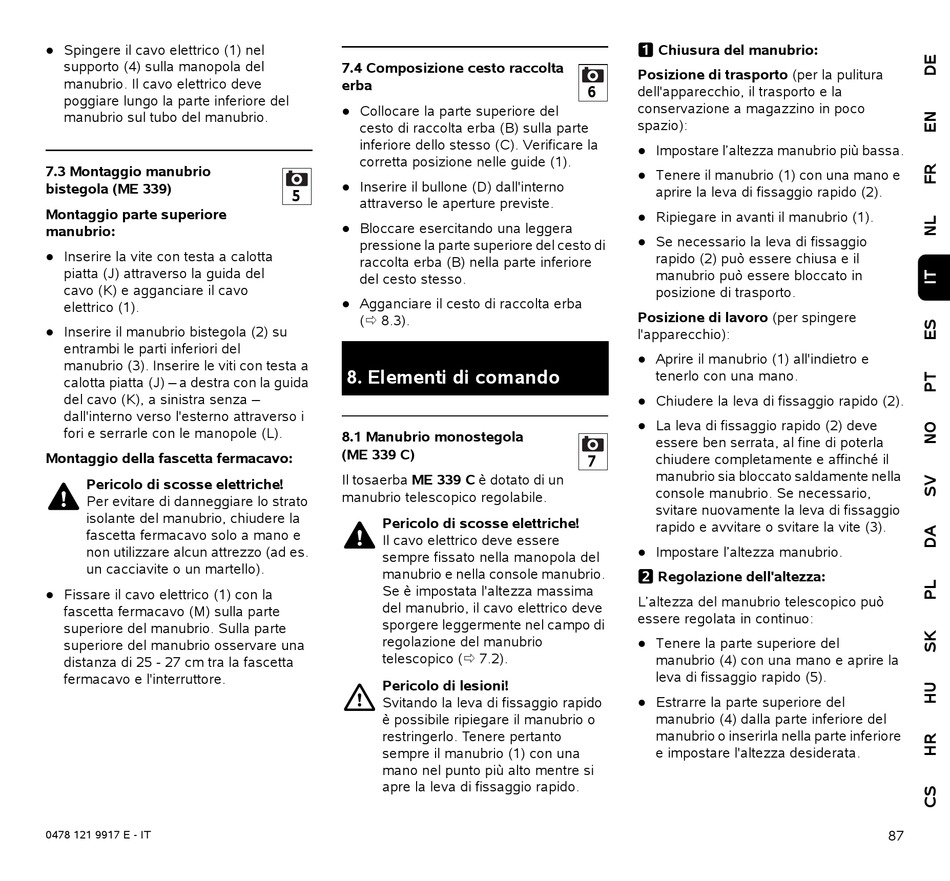

● Spingere il cavo elettrico (1) nel
supporto (4) sulla manopola del
manubrio. Il cavo elettrico deve
poggiare lungo la parte inferiore del
manubrio sul tubo del manubrio.
7.3 Montaggio manubrio
bistegola (ME 339)
Montaggio parte superiore
manubrio:
● Inserire la vite con testa a calotta
piatta (J) attraverso la guida del
cavo (K) e agganciare il cavo
elettrico (1).
● Inserire il manubrio bistegola (2) su
entrambi le parti inferiori del
manubrio (3). Inserire le viti con testa a
calotta piatta (J) – a destra con la guida
del cavo (K), a sinistra senza –
dall'interno verso l'esterno attraverso i
fori e serrarle con le manopole (L).
Montaggio della fascetta fermacavo:
Pericolo di scosse elettriche!
Per evitare di danneggiare lo strato
isolante del manubrio, chiudere la
fascetta fermacavo solo a mano e
non utilizzare alcun attrezzo (ad es.
un cacciavite o un martello).
● Fissare il cavo elettrico (1) con la
fascetta fermacavo (M) sulla parte
superiore del manubrio. Sulla parte
superiore del manubrio osservare una
distanza di 25 - 27 cm tra la fascetta
fermacavo e l'interruttore.
0478 121 9917 E - IT
7.4 Composizione cesto raccolta
erba
● Collocare la parte superiore del
cesto di raccolta erba (B) sulla parte
inferiore dello stesso (C). Verificare la
corretta posizione nelle guide (1).
● Inserire il bullone (D) dall'interno
5
attraverso le aperture previste.
● Bloccare esercitando una leggera
pressione la parte superiore del cesto di
raccolta erba (B) nella parte inferiore
del cesto stesso.
● Agganciare il cesto di raccolta erba
( 8.3).

8. Elementi di comando

8.1 Manubrio monostegola
(ME 339 C)
Il tosaerba ME 339 C è dotato di un
manubrio telescopico regolabile.
Pericolo di scosse elettriche!
Il cavo elettrico deve essere
sempre fissato nella manopola del
manubrio e nella console manubrio.
Se è impostata l'altezza massima
del manubrio, il cavo elettrico deve
sporgere leggermente nel campo di
regolazione del manubrio
telescopico (
Pericolo di lesioni!
Svitando la leva di fissaggio rapido
è possibile ripiegare il manubrio o
restringerlo. Tenere pertanto
sempre il manubrio (1) con una
mano nel punto più alto mentre si
apre la leva di fissaggio rapido.
1 Chiusura del manubrio:
Posizione di trasporto (per la pulitura
6 dell'apparecchio, il trasporto e la
conservazione a magazzino in poco
spazio):
● Impostare l'altezza manubrio più bassa.
● Tenere il manubrio (1) con una mano e
aprire la leva di fissaggio rapido (2).
● Ripiegare in avanti il manubrio (1).
● Se necessario la leva di fissaggio
rapido (2) può essere chiusa e il
manubrio può essere bloccato in
posizione di trasporto.
Posizione di lavoro (per spingere
l'apparecchio):
● Aprire il manubrio (1) all'indietro e
tenerlo con una mano.
● Chiudere la leva di fissaggio rapido (2).
● La leva di fissaggio rapido (2) deve
essere ben serrata, al fine di poterla
chiudere completamente e affinché il
7
manubrio sia bloccato saldamente nella
console manubrio. Se necessario,
svitare nuovamente la leva di fissaggio
rapido e avvitare o svitare la vite (3).
● Impostare l'altezza manubrio.
2 Regolazione dell'altezza:
L'altezza del manubrio telescopico può
essere regolata in continuo:
● Tenere la parte superiore del
7.2).
manubrio (4) con una mano e aprire la
leva di fissaggio rapido (5).
● Estrarre la parte superiore del
manubrio (4) dalla parte inferiore del
manubrio o inserirla nella parte inferiore
e impostare l'altezza desiderata.
