2. Vorder- und Rückseite
2. Vorder- und Rückseite

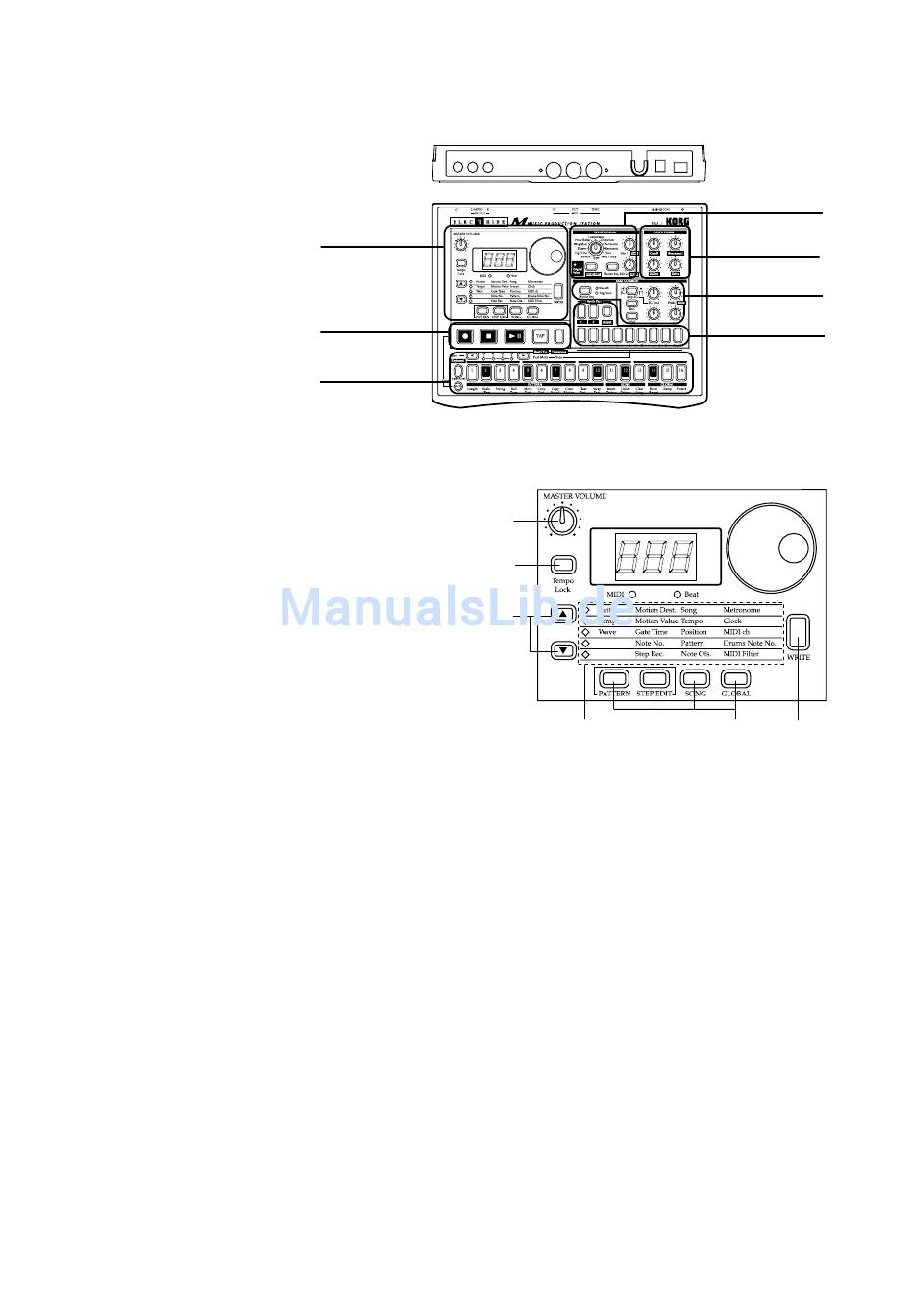

Die Regler und anderen Teile des EM-1
lassen sich, wie im Diagramm dargestellt,
grob in folgende Gruppen einteilen.

Common-Sektion

1. MASTER VOLUME
Dieser Drehregler steuert den Pegel der Signale, die
über die Part-Ausgangsbuchsen und die Kopfhörer-
buchse ausgegeben werden.
2. Tempo Lock
Wenn diese Taste leuchtet, ändert sich das Tempo
bei Aufrufen eines anderen Pattern nicht mehr.
3. Display
Zeigt den Wert des momentan gewählten Parame-
ters und verschiedene Meldungen an.
4. Rad
Damit modifizieren Sie den auf dem Display angezeigten Wert.
5. MIDI (LED)
Diese Diode leuchtet, wenn der EM-1 MIDI-Befehle empfängt, die er auswerten kann.
6. Beat LED
Blinkt in Viertelnoten-Intervallen, um das Tempo anzugeben.
7. [L][M] (Cursortasten)
In allen Modi dienen diese Tasten zum Auswählen eines Parameters der Matrix.
8. Matrix
Hier werden für jeden Modus die Parameter aufgelistet, deren Wert auf dem Display
erscheint. Betätigen Sie die Cursortasten so, daß die gewünschte Parameterwahl-LED
leuchtet.
9. Moduswahltasten
Über diese Tasten können Sie PATTERN (Pattern-Modus), STEP EDIT (Step Edit-Mo-
dus), SONG (Song-Modus) und GLOBAL (Global-Modus) wählen.
10. WRITE-Taste
Drücken Sie diese Taste, um die im Pattern-, Song- oder Global-Modus durchgeführten
Einstellungen zu speichern bzw. um die Pattern Set-Daten zu sichern.
8
○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
Common-Sektion
Transportfeld des
sequenzers
Step-Tastensektion
AnschluB-Sektion
1
3
2
5 6
7
8
Effect/Delay-Sektion
Synth filter-Sektion
Part common-
Sektion
Part Select-Sektion
4
9 10
