R
ÜCKSEITE
S
TROMVERSORGUNG
DC9V
Schließen Sie hier das beiliegende AC- Netzteil an.
E
-
A
IN
UND
USGÄNGE

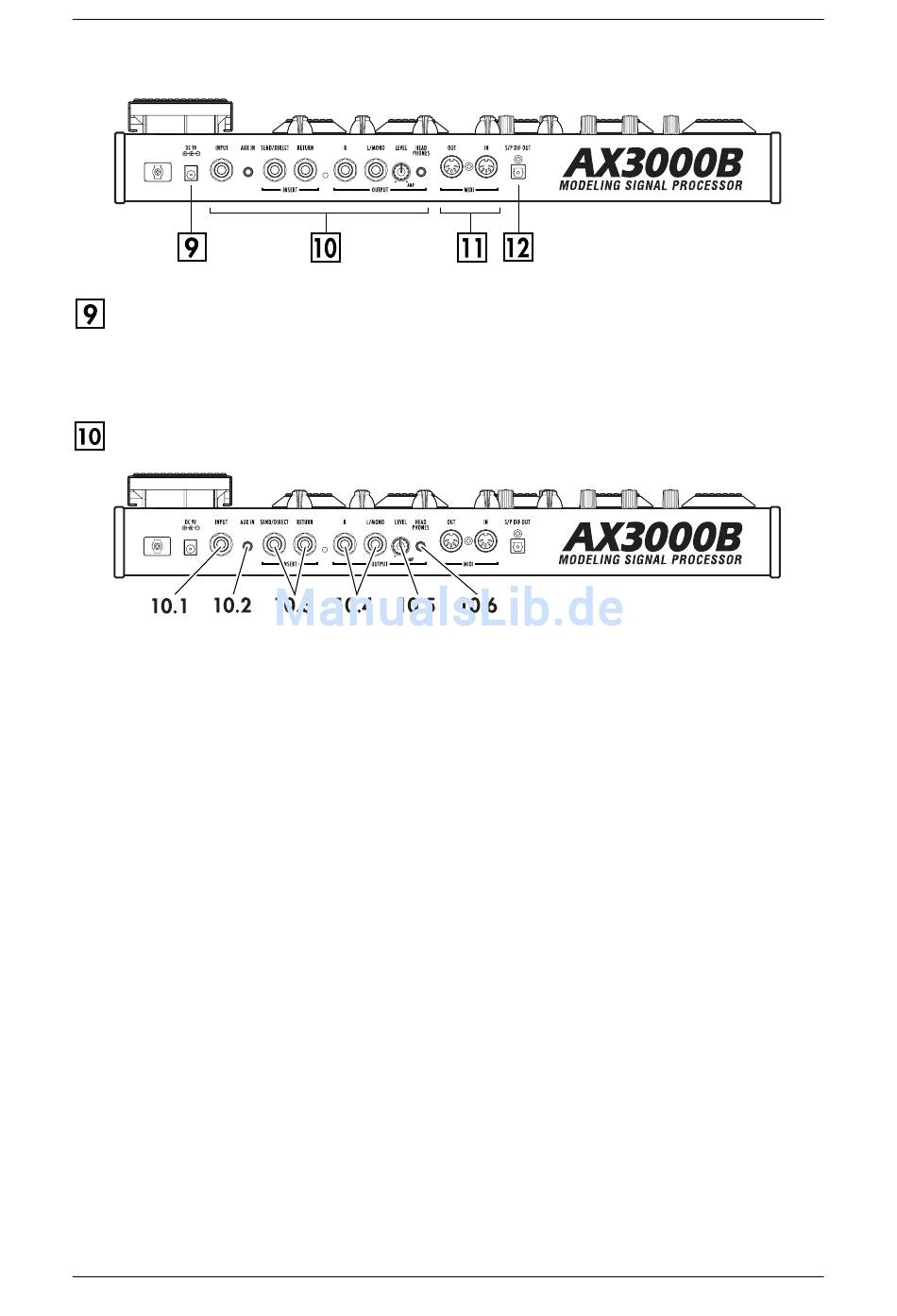

10.1 Eingangsbuchse INPUT
Schließen Sie Ihren Bass an dieser Buchse an.
10.2 Zusatz-Eingangsbuchse AUX IN (Stereo-Miniklinke)
Schließen Sie hier den analogen Audioausgang eines externen Gerätes an.
HINWEIS: Diese praktische Eingangsbuchse ermöglicht den Anschluss eines CD-
/MP3-Spielers oder anderer Audiogeräte, so dass Sie mit Ihrem Bass zu Ihren
Lieblings-Songs spielen können. Benutzen Sie den Lautstärkeregler am Audioge-
rät, um die Wiedergabelautstärke einzustellen.
10.3 INSERT-Buchsen (SEND, RETURN) (Ausspiel-/Rückweg)
An diesen Buchsen können Sie externe Effektgeräte oder Bodeneffekte
anschließen.
Verbinden Sie den SEND mit dem Eingang Ihres externen Effektgerätes.
Verbinden Sie den RETURN mit dem Ausgang Ihres externen Effektgerätes.
TIPP: Das Eingangssignal wird immer über die SEND-Buchse ausgegeben.
TIPP: Wenn ein 6,3-mm Klinkenstecker in die RETURN-Buchse eingesteckt ist,
wird das an dieser Buchse anliegende Signal bearbeitet, wenn INSERT auf ON
geschaltet ist. Wenn nichts an die RETURN-Buchse angeschlossen ist, wird immer
das an der INPUT-Buchse anliegende Signal verwendet.
10.4 OUTPUT-Buchsen (L/MONO, R)
Dies sind analoge Ausgangsbuchsen (symmetrische/unsymmetrische TRS-
Klinkenstecker). Falls Sie einen Mono-Ausgang verwenden, schließen Sie nur
die L/MONO-Buchse an.
10
