KORG electribe 2

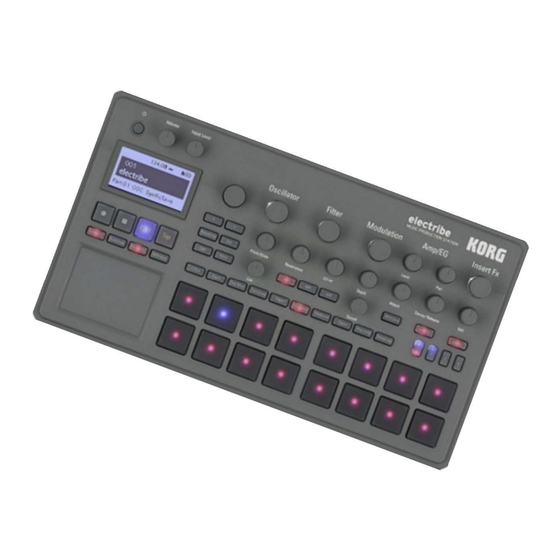

Der electribe 2 ist eine Produktionsstation für Dance-
Musik, mit der Sie eigene Stücke kreieren können. Mit
den Reglern und dem Touchpad des Geräts können
Sie ganz einfach Sounds bearbeiten sowie Rhythmus-
und Phrasenpattern erschaffen - alles mit demselben
Gerät.
Die Speicherkarte wird zum Speichern oder Laden von Songs oder Daten
verwendet. Darüber hinaus können auch WAV-
Daten exportiert werden.
Die Speicherkarte ist im PC als Laufwerk nicht
sichtbar und muss deshalb herausgenommen und
im PC eingesetzt werden.
Bevor die Speicherkarte verwendet werden kann muss diese vom electribe formatiert
werden.
Speicherkarte formatieren
1. Gerät einschalten
2. Speicherkarte einsetzen
3.
Menu/Enter
4.
Cursor-Taste >
5.
DATA UTILITY
6.
Menu/Enter
7.
Cursor-Taste >
8.
CARD FORMAT
9.
Menu/Enter
10.
Are You Sure ?
11.
Menu/Enter
12.
Exit
...
Firmware Update
1. Software runterladen (http://www.korg.com/us/products/dj/electribe/)
2. Datei: SYSTEM.VSB
3. Auf SD-Karte im Ordner „System" speichern: KORG/electribe/System
4. SD-Karte wieder einsetzen!
5.
DATA UTILITY
6.
SORTWARE UPDATE
Handbuch
–
2.02
Werbung
Verwandte Anleitungen für Korg electribe 2
Inhaltszusammenfassung für Korg electribe 2
- Seite 1 KORG electribe 2 Handbuch – 2.02 Der electribe 2 ist eine Produktionsstation für Dance- Musik, mit der Sie eigene Stücke kreieren können. Mit den Reglern und dem Touchpad des Geräts können Sie ganz einfach Sounds bearbeiten sowie Rhythmus- und Phrasenpattern erschaffen - alles mit demselben Gerät.
- Seite 2 Oberseite 1) Einschalttaste 2) Volume-Regler 3) Input Level-Regler (Audio In-Buchse) 4) Display 5) Abspiel- und Aufnahme-Sektion 6) Touchpad-Sektion 7) Common-Sektion 8) Editiersektion 9) Step-Taste (4 Takte) 10) Part-Editier-Sektion (16 Parts) 11) Pad mode-Sektion 12) Triggerpad (Auslöserfläche) 13) LED (Unterseite)
- Seite 3 Nr. 2 ist die Audio In-Buchse zum Anschluss des Audioausgangs anderer Klangquellen wie CD-Player, MP3-Player usw. Nr. 3 ist die Sync Out-Buchse. Damit kann man das Gerät mit Geräten der KORG volca-Serie oder anderen analogen Sequenzern synchronisieren. Nr. 4 ist die Sync In-Buchse. Hier kann man ein von einem analogen Gerät ausgegebenes Impulssignal anschließen und synchronisieren.
- Seite 4 5) Abspiel- und Aufnahme-Sektion (Rec)-Taste Zur Aufnahme von: Rhythmen Phrasen Reglerbewegungen Kann während der Aufnahme gedrückt und somit diese beendet werden. Die Wiedergabe läuft weiter. Metronom einstellen: (Shift + Pad 16) Das Metronom schlägt in Viertelnotenintervallen. GLOBAL PARAMETER METRONOME Value-Regler (OFF: aus // 0:ohne Vorzähler // Rec1,2:Vorzähler // ON: immer an) (Stop)-Taste...
- Seite 5 7) Common-Sektion Value-Regler Ändert die im Display angezeigten Werte der Parameters. Zum Auswählen von Pattern. Cursor-Taste Zur Auswahl eines Parameters. In der Grundeinstellung können mit den Cursor-Tasten alle Einstellungen eines Parts durchgeschaltet werden. Menu/Editor-Taste Zur Auswahl eines Parameters. Zum Bestätigen von Änderungen der Parametereinstellungen. Exit-Taste Durch mehrmaliges Drücken schrittweises Zurückgehen von der Editier- zur Pattern-Auswahlanzeige.
- Seite 6 10) Part-Editier-Sektion (16 Parts) Part-Tasten (< >) Im Display unten links erscheint die jeweilige Partnummer (Part:01). Mit den Parttasten wird der gewünschte Part ausgewählt. Die Partnummer erscheint im Display und zugleicht leuchtet das entsprechende Triggerpad blau. Part Mute-Taste Ist diese Taste aktiviert (leuchtet rot), erscheinen alle Triggerpads rot. Das momentan ausgewählte Triggerpad erscheint rot/violett.
- Seite 7 Part Erase-Taste Durch das Drücken der Part Erase-Taste (Taste leuchtet rot) wird die Löschfunktion der Spieldaten für einen ausgewählten Part (blaue LED) aktiviert. Das Löschen funktioniert nur im Play-Modus. Klingen mehrere Parts gleichzeitig, so ist es oft sinnvoll, wenn alle anderen Parts stumm geschaltet sind. Das Löschen selbst geschieht dadurch, indem das aktivierte Triggerpad während der Wiedergabe gedrückt gehalten bleibt.
- Seite 8 Part kopieren (Shift + Pad 13) <Part, Part>-Tasten den kopierenden Part auswählen. PART UTILITY COPY PART 4. Menu/Enter-Taste 2mal 5. Am Triggerpad den Part auswählen, der kopiert werden soll. Select Source Part 6. Am Triggerpad den Part auswählen, wohin die Daten kopiert werden sollen. Select Destination Auf die gleiche Art und Weise kann auch nur der Part-Sound kopiert werden mit COPY PART...
- Seite 9 Pad mode-Sektion Trigger-Taste Beim Einschalten des Gerätes ist die Trigger-Taste aktiviert. Wird eine Trigger-Pad angetippt, so wird der entsprechende Part wiedergegeben. Die Art der Wiedergabe richtet sich nach der Einstellung im Parameter „TRIGGER MODE“, der sich im Hauptmenu „GLOBAL PARAMETER“ befindet. Der „TRIGGER MODE“...
- Seite 10 Poly1: Zum Spielen von Akkorden, die sich einen Hüllkurvengenerator, Filter, Verstärker und Insert-Effekt teilen (Pseudopolyphonie). Es können maximal vier Einzelnoten zusammen erklingen. Der Hüllkurvengenerator wird erst nach Loslassen aller Triggerpads neu getriggert. Wird ein One-Shot-Sample wiedergegeben, kann es zum Retriggern kommen. Poly2: Zum Spielen von Akkorden, die sich einen Hüllkurvengenerator, Filter, Verstärker und Insert-Effekt teilen (Pseudopolyphonie).
- Seite 11 6) Touchpad-Sektion Touchpad Mit diesem Pad kann man mithilfe der Gate- Arpeggiator oder Touch Scale-Funktion Musik spielen oder den Master-Effekt steuern. Der Klangbereich (Oktaven) kann im Hauptmenu GLOBAL PARAMETER im Untermenu TOUCH SCALE RANGE eingestellt werden. Alternativ kann der Klangbereich auch im Keyboard- oder Chord-Modus mit den Step-Tasten verändert werden.
- Seite 12 8) Editiersektion Hier können für jeden Part Parameter bearbeitet werden. Oszillator Hier wird die Wellenform ausgewählt. Z. B. Sägezahn, Rechteck, Rauschen oder PCM. wird im Part-Menu unten angezeigt Oscillator-Regler* Zur Auswahl der Wellenform (Sound). Es stehen 408 Sounds zur Verfügung (s. OSC Type List). Nr.
- Seite 13 Filter Zum Einstellen der Klangfarbe durch Eliminieren oder Betonen bestimmter Frequenzanteile des Oszillators. Filter-Regler Regelt die Cutoff*-Frequenz des Filters. Resonance-Regler* Regelt die Resonanz des Filters. EG Int-Regler* Regelt die Lautstärke der zeitweiligen Änderung der Cutoff-Frequenz des Filters durch den Hüllkurven-Generator (EG), der in der Amp/EG-Sektion zu finden ist.
- Seite 14 Modulation Zum Vornehmen zeitweiliger Änderungen des Klangs durch LFO oder EG. Mod Type:* Modulation-Regler Regelt den Modulationstyp. Es stehen 72 Typen zur Verfügung. Mod Depth:* Depth-Regler Regelt die Intensität der Modulation. Mod Speed:* Speed-Regler Regelt die Geschwindigkeit der Modulation. Amp/EG Zum Einstellen der Lautstärke und Balance des Verstärkers, des Hüllkurvengenerators (EG) und des Master-Effekt-Send, der zeitweilige Änderungen vornimmt.
- Seite 15 EG-Taste Zur Aktivierung der Hüllkurve des Verstärkers. Durch das Drücken der Taste wird zwischen ein (leuchtet) und aus (dunkel) umgeschaltet. Die Lautstärke ändert sich gemäß der gewählten Hüllkurve, die bei eingeschalteter Taste mit den Attack und Decay/Release-Reglern eingestellt wird. Bei ausgeschalteter Taste wirkt sich die Hüllkurve nicht aus.
- Seite 16 Echtzeitaufnahme Das Spiel kann auf dem Triggerpad oder Touchpad in Echtzeit aufgenommen werden. In einem Pattern aufnehmen Jede Phrase kann während des Spielens aufgenommen werden, ohne dazu die Wiedergabe anhalten zu müssen. 1. Mit aktivierter Trigger-Taste einen Part zur Aufnahme auswählen. 2.
- Seite 17 Motion Sequence Aufzeichnen der Bewegungen von Reglern und Tasten für jeden Part. Die Bedienung folgender Regler und Tasten kann als Motion Sequence aufgezeichnet und wiedergegeben werden. OSC Edit, Pitch Filter Cutoff, Resonance, EG Int Modulation Speed, Depth Amp/EG Level, Pan, Attack, Decay/Release IFX Edit, IFX ON, MFX Send Master Fx...
- Seite 18 Event-Recorder Diese Funktion erlaubt die Aufnahme während des Spielens. Hierbei werden sämtliche Pattern, Reglerbewegungen und Betätigungen des Triggerpads der Darbietung aufgezeichnet. Diese Methode eignet sich auch, um einen fertiges Pattern zu sichern. Eine nachträgliche Bearbeitung ist allerdings nicht mehr möglich. Die mit dem Event Recorder aufgezeichneten Informationen beeinflussen nicht die in einem Pattern aufgezeichneten Daten.
- Seite 19 Den globalen MIDI-Kanal einstellen GLOBAL PARAMETER GLOBAL MIDI CH. 3. Value-Regler passende Einstellung auswählen (01 – 16) Externes MIDI-Gerät Die 16 Parts können von einem externen Einspielgerät (z. B. Synthy) wahlweise in einer DAW angesteuert werden, wenn von der externen MIDI-Quelle der entsprechende MIDI-Kanal eingestellt wird.
- Seite 20 *Wird im Partmenu angezeigt Menu Shift Shift B P M Tempo im Pattern 134,0 (mit Shift und Value in 0,1er Schritten) SWING* Pad 1 Shuffle BEAT* Taktart LENGTH* Pad 2 Länge eines Patterns PATTERN LEVEL* Gesamtlautstärke TYPE* Master Fx 32 Mastereffekte 01 Mod Delay CLEAR MFX MOTION Motion-Daten löschen...
- Seite 21 CHAIN REPEAT Legt fest wie oft das aktuelle Pattern wiederholt wird bevor 1 - 64 das mit dem Parameter CHAIN TO gewählte Pattern wiedergegeben wird. Die Einstellungen müssen gespeichert werden!!! LAST STEP* Pad 7 Taktart/Taktlänge GROOVE TYPE* Modifikationen im Timing 02 Conga 2 Pad 8 GROOVE...
- Seite 22 CLOCK MODE Internal Synchronisierung electribe, Auto wenn Geräte angeschlossen werden, arbeitet electribe wie External External USB Die Synchronisation richtet External MIDI sich nach den externen External Sync Geräten GLOBAL MIDI CH. Datenkanal 1 - 16 MIDI RECEIVE FILTER Alle Nachrichten werden empfangen Short Kurze Nachrichten werden...
- Seite 23 TEMPO LOCK Tempo kann verändert werden Tempoeinstellungen bleiben gesperrt selbst wenn zu einem anderen Pattern umgeschaltet wird KNOB MODE Hier wird das Verhalten von den Reglern gesteuert Jump Beim Drehen eines Reglers springt der Wert entsprechend zu der Position des Reglers Catch Der Reglerwert ändert sich erst bei Erreichen der...
- Seite 24 verdunkelt PTN. CHANGE LOCK Bestimmt die Patternauswahl durch den Value-Regler Pattern werden direkt ausgewählt Pattern werden nur mit gedrückter Shift-Taste ausgewählt CHAIN MODE Der Parameter CHAIN MODE aktiviert die Verkettungsfunktion. Ist dieser Parameter deaktiviert (Off), bleiben die Parameter CHAIN TO und CHAIN REPEAT der einzelnen Pattern ohne Wirkung.
- Seite 25 Allerdings ohne Mastereffekt. Motioneffekte werden mit übertragen. EXPORT P.SET AUDIO Es können nur autorisierte 1 - 64 Patternsets exportiert werden (1 – 64). Dabei werden alle aktiven Parts einzeln in einem Pattern als WAV-Datei exportiert. Leider ist nicht klar, welches Pattern welcher Exportnummer entspricht.
- Seite 26 GLOBAL PARAMETER Diese Parameter betreffen die globalen Einstellungen des electribes. Globale Parameter werden beim Ausschalten automatisch gespeichert. Sie können die bei der Bearbeitung der globalen Parameter geänderten Einstellungen auch selbst speichern, indem Sie die Write-Taste drücken. TRIGGER MODE........[Normal, Seq 1st, Seq Play] Legt das Verhalten eines gespielten Triggerpads im Triggermodus fest.
- Seite 27 GLOBAL MIDI CH..............[01…16] Legt den MIDI-Kanal des electribe fest. Wenn Sie Programm Changes oder Systemexklusivnachrichtensenden oder empfangen wollen, stellen Sie den MIDI- Kanal passend zum MIDI-Kanal des angeschlossenen MIDI-Geräts ein. MIDI RECEIVE FILTER......[Off, Short, Short + Program] Legt fest, welche MIDI-Nachrichten nicht empfangen werden. Off: Alle Nachrichten werden empfangen.
- Seite 28 KNOB MODE..........[Jump, Catch, Value Scale] Legt fest, was passiert, wenn die Position eines Reglers nicht mit dem tatsächlichen Wert des Parameters übereinstimmt. Jump: Beim Drehen eines Reglers springt der Parameterwert auf den vom Regler angezeigten Wert. Diese Einstellung empfiehlt sich zum Bearbeiten, da Sie die Änderungen beim Drehendes Reglers leicht erkennen.
- Seite 29 Sie noch nicht die Write-Taste zum Speichern gedrückt haben. EXPORT ALL PATTERN Diese Funktion exportiert alle Pattern und globalen Parameter als Einzeldatei auf die Speicherkarte. exportierte Datei liegt KORG/electribe/electribe_allpattern.e2allpat auf der Speicherkarte vor. Falls eine Datei desselben Namens bereits existiert, wird sie überschrieben.
- Seite 30 Takt werden in den Anfangszustand zurückgesetzt. EXPORT AUDIO Funktion zum Export des aktuellen Patterns in die Speicherkarte als WAV-Datei. Die Dateien werden in den Ordner KORG/electribe/[Pattern-Nummer] [Pattern Name] Project/Audio der Speicherkarte exportiert. SELECT TYPE....... [Ableton Live Set, WAV File Only] Zur Auswahl des Dateiformats zum Export.
- Seite 31 PART PRIORITY............[Normal, High] Legt die Reihenfolge der Notenpriorität des gewählten Parts fest. Enthält die Patternwiedergabe mehrere überlappende Noten, kann es vorkommen, dass der Klang einer Note abbricht, bevor eine neue Note wiedergegeben wird. Indem Sie den PART PRIORITY-Parameter auf High stellen, senken Sie die Wahrscheinlichkeit, dass die Noten des betreffenden Parts frühzeitig enden.
- Seite 33 Technische Daten Maximale Anzahl von Max. 24 Stimmen (Die Anzahl der simultanen Sounds eines Sounds (komplette Patterns hängt vom Oszillator- und Filtertyp sowie vom Pattern): gewählten Insert Fx ab). Maximale Anzahl von Max. 4 Stimmen Sounds (pro Part): Anschlüsse: Audio Out L-Buchse (mono, 6,35 mm Klinke), Audio Out R- Buchse (mono, 6,35 mm Klinke), Audio In-Buchse (stereo, 3,5 mm Miniklinke), Kopfhörerbuchse (Stereo 3,5 mm Miniklinke), Sync In-Buchse, Sync-Out Buchse, MIDI OUT-...
- Seite 34 SWING LENGTH CLEAR MFX SCALE GATE ARP LAST STEP GROOVE MOTION TYPE Dorian 01 Conga 1 GROOVE MOTION TRG PAD STEP EDIT COPY PART CLEAR CLEAR METRO DEPTH VELOCITY SEQUENCE MOTION NOME Smooth Rec 1...
