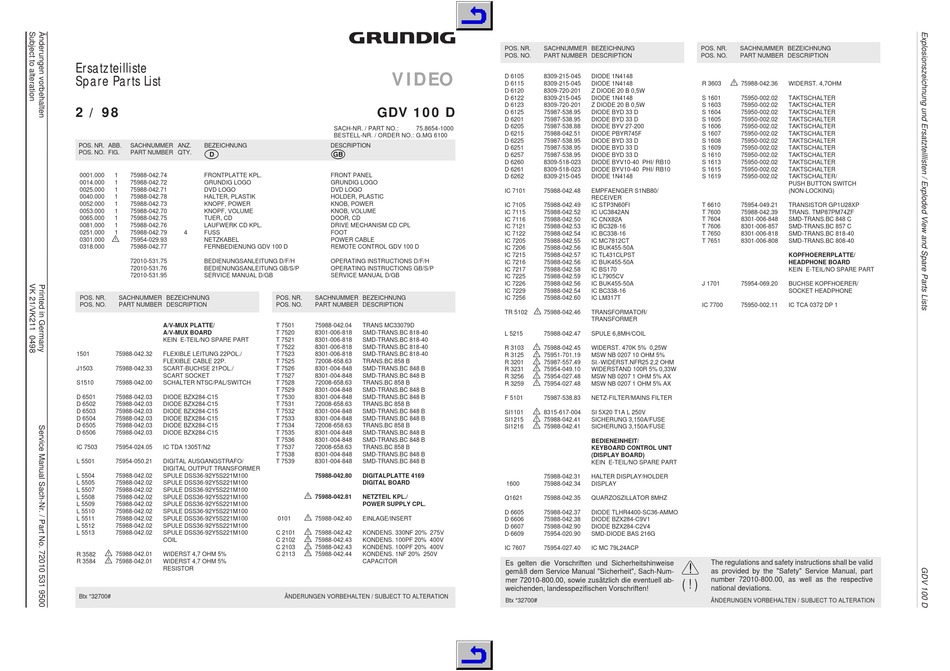

Ersatzteilliste
Spare Parts List
2 / 98
POS. NR. ABB.
SACHNUMMER ANZ.
BEZEICHNUNG
d
POS. NO. FIG.
PART NUMBER QTY.
0001.000
1
75988-042.74
FRONTPLATTE KPL.
0014.000
1
75988-042.72
GRUNDIG LOGO
0025.000
1
75988-042.71
DVD LOGO
0040.000
1
75988-042.78
HALTER, PLASTIK
0052.000
1
75988-042.73
KNOPF, POWER
0053.000
1
75988-042.70
KNOPF, VOLUME
0065.000
1
75988-042.75
TUER, CD
0081.000
1
75988-042.76
LAUFWERK CD KPL.
0251.000
1
75988-042.79
4
FUSS
S
0301.000
75954-029.93
NETZKABEL
0318.000
75988-042.77
FERNBEDIENUNG GDV 100 D
72010-531.75
BEDIENUNGSANLEITUNG D/F/H
72010-531.76
BEDIENUNGSANLEITUNG GB/S/P
72010-531.95
SERVICE MANUAL D/GB
POS. NR.
SACHNUMMER BEZEICHNUNG
POS. NO.
PART NUMBER DESCRIPTION
A/V-MUX PLATTE/
A/V-MUX BOARD
KEIN E-TEIL/NO SPARE PART
1501
75988-042.32
FLEXIBLE LEITUNG 22POL./
FLEXIBLE CABLE 22P.
J1503
75988-042.33
SCART-BUCHSE 21POL./
SCART SOCKET
S1510
75988-042.00
SCHALTER NTSC/PAL/SWITCH
D 6501
75988-042.03
DIODE BZX284-C15
D 6502
75988-042.03
DIODE BZX284-C15
D 6503
75988-042.03
DIODE BZX284-C15
D 6504
75988-042.03
DIODE BZX284-C15
D 6505
75988-042.03
DIODE BZX284-C15
D 6506
75988-042.03
DIODE BZX284-C15
IC 7503
75954-024.05
IC TDA 1305T/N2
L 5501
75954-050.21
DIGITAL AUSGANGSTRAFO/
DIGITAL OUTPUT TRANSFORMER
L 5504
75988-042.02
SPULE DSS36-92Y5S221M100
L 5505
75988-042.02
SPULE DSS36-92Y5S221M100
L 5507
75988-042.02
SPULE DSS36-92Y5S221M100
L 5508
75988-042.02
SPULE DSS36-92Y5S221M100
L 5509
75988-042.02
SPULE DSS36-92Y5S221M100
L 5510
75988-042.02
SPULE DSS36-92Y5S221M100
L 5511
75988-042.02
SPULE DSS36-92Y5S221M100
L 5512
75988-042.02
SPULE DSS36-92Y5S221M100
L 5513
75988-042.02
SPULE DSS36-92Y5S221M100
COIL
S
R 3582
75988-042.01
WIDERST 4,7 OHM 5%
S
R 3584
75988-042.01
WIDERST 4,7 OHM 5%
RESISTOR
Btx *32700#
VIDEO
GDV 100 D
SACH-NR. / PART NO.:
75.8654-1000
BESTELL-NR. / ORDER NO.: G.MG 6100
DESCRIPTION
©
FRONT PANEL
GRUNDIG LOGO
DVD LOGO
HOLDER, PLASTIC
KNOB, POWER
KNOB, VOLUME
DOOR, CD
DRIVE MECHANISM CD CPL
FOOT
POWER CABLE
REMOTE CONTROL GDV 100 D
OPERATING INSTRUCTIONS D/F/H
OPERATING INSTRUCTIONS GB/S/P
SERVICE MANUAL D/GB
POS. NR.
SACHNUMMER BEZEICHNUNG
POS. NO.
PART NUMBER DESCRIPTION
T 7501
75988-042.04
TRANS MC33079D
T 7520
8301-006-818
SMD-TRANS.BC 818-40
T 7521
8301-006-818
SMD-TRANS.BC 818-40
T 7522
8301-006-818
SMD-TRANS.BC 818-40
T 7523
8301-006-818
SMD-TRANS.BC 818-40
T 7525
72008-658.63
TRANS.BC 858 B
T 7526
8301-004-848
SMD-TRANS.BC 848 B
T 7527
8301-004-848
SMD-TRANS.BC 848 B
T 7528
72008-658.63
TRANS.BC 858 B
T 7529
8301-004-848
SMD-TRANS.BC 848 B
T 7530
8301-004-848
SMD-TRANS.BC 848 B
T 7531
72008-658.63
TRANS.BC 858 B
T 7532
8301-004-848
SMD-TRANS.BC 848 B
T 7533
8301-004-848
SMD-TRANS.BC 848 B
T 7534
72008-658.63
TRANS.BC 858 B
T 7535
8301-004-848
SMD-TRANS.BC 848 B
T 7536
8301-004-848
SMD-TRANS.BC 848 B
T 7537
72008-658.63
TRANS.BC 858 B
T 7538
8301-004-848
SMD-TRANS.BC 848 B
T 7539
8301-004-848
SMD-TRANS.BC 848 B
75988-042.80
DIGITALPLATTE 4169
DIGITAL BOARD
S
75988-042.81
NETZTEIL KPL./
POWER SUPPLY CPL.
S
0101
75988-042.40
EINLAGE/INSERT
S
C 2101
75988-042.42
KONDENS. 330NF 20% 275V
S
C 2102
75988-042.43
KONDENS. 100PF 20% 400V
S
C 2103
75988-042.43
KONDENS. 100PF 20% 400V
S
C 2113
75988-042.44
KONDENS. 1NF 20% 250V
CAPACITOR
ÄNDERUNGEN VORBEHALTEN / SUBJECT TO ALTERATION
POS. NR.
SACHNUMMER BEZEICHNUNG
POS. NO.
PART NUMBER DESCRIPTION
D 6105
8309-215-045
DIODE 1N4148
D 6115
8309-215-045
DIODE 1N4148
D 6120
8309-720-201
Z DIODE 20 B 0,5W
D 6122
8309-215-045
DIODE 1N4148
D 6123
8309-720-201
Z DIODE 20 B 0,5W
D 6125
75987-538.95
DIODE BYD 33 D
D 6201
75987-538.95
DIODE BYD 33 D
D 6205
75987-538.88
DIODE BYV 27-200
D 6215
75988-042.51
DIODE PBYR745F
D 6225
75987-538.95
DIODE BYD 33 D
D 6251
75987-538.95
DIODE BYD 33 D
D 6257
75987-538.95
DIODE BYD 33 D
D 6260
8309-518-023
DIODE BYV10-40 PHI/ RB10
D 6261
8309-518-023
DIODE BYV10-40 PHI/ RB10
D 6262
8309-215-045
DIODE 1N4148
IC 7101
75988-042.48
EMPFAENGER S1NB80/
RECEIVER
IC 7105
75988-042.49
IC STP3N60FI
IC 7115
75988-042.52
IC UC3842AN
IC 7116
75988-042.50
IC CNX82A
IC 7121
75988-042.53
IC BC328-16
IC 7122
75988-042.54
IC BC338-16
IC 7205
75988-042.55
IC MC7812CT
IC 7206
75988-042.56
IC BUK455-50A
IC 7215
75988-042.57
IC TL431CLPST
IC 7216
75988-042.56
IC BUK455-50A
IC 7217
75988-042.58
IC BS170
IC 7225
75988-042.59
IC L7905CV
IC 7226
75988-042.56
IC BUK455-50A
IC 7229
75988-042.54
IC BC338-16
IC 7256
75988-042.60
IC LM317T
S
TR 5102
75988-042.46
TRANSFORMATOR/
TRANSFORMER
L 5215
75988-042.47
SPULE 6,8MH/COIL
S
R 3103
75988-042.45
WIDERST. 470K 5% 0,25W
S
R 3125
75951-701.19
MSW NB 0207 10 OHM 5%
S
R 3201
75987-557.49
SI.-WIDERST.NFR25 2,2 OHM
S
R 3231
75954-049.10
WIDERSTAND 100R 5% 0,33W
S
R 3256
75954-027.48
MSW NB 0207 1 OHM 5% AX
S
R 3259
75954-027.48
MSW NB 0207 1 OHM 5% AX
F 5101
75987-538.83
NETZ-FILTER/MAINS FILTER
S
SI1101
8315-617-004
SI 5X20 T1A L 250V
S
SI1215
75988-042.41
SICHERUNG 3,150A/FUSE
S
SI1216
75988-042.41
SICHERUNG 3,150A/FUSE
BEDIENEINHEIT/
KEYBOARD CONTROL UNIT
(DISPLAY BOARD)
KEIN E-TEIL/NO SPARE PART
75988-042.31
HALTER DISPLAY/HOLDER
1600
75988-042.34
DISPLAY
Q1621
75988-042.35
QUARZOSZILLATOR 8MHZ
D 6605
75988-042.37
DIODE TLHR4400-SC36-AMMO
D 6606
75988-042.38
DIODE BZX284-C9V1
D 6607
75988-042.90
DIODE BZX284-C2V4
D 6609
75954-020.90
SMD-DIODE BAS 216G
IC 7607
75954-027.40
IC MC 79L24ACP
Es gelten die Vorschriften und Sicherheitshinweise
gemäß dem Service Manual "Sicherheit", Sach-Num-
mer 72010-800.00, sowie zusätzlich die eventuell ab-
( ! )
weichenden, landesspezifischen Vorschriften!
Btx *32700#
POS. NR.
SACHNUMMER BEZEICHNUNG
POS. NO.
PART NUMBER DESCRIPTION
S
R 3603
75988-042.36
WIDERST. 4,7OHM
S 1601
75950-002.02
TAKTSCHALTER
S 1603
75950-002.02
TAKTSCHALTER
S 1604
75950-002.02
TAKTSCHALTER
S 1605
75950-002.02
TAKTSCHALTER
S 1606
75950-002.02
TAKTSCHALTER
S 1607
75950-002.02
TAKTSCHALTER
S 1608
75950-002.02
TAKTSCHALTER
S 1609
75950-002.02
TAKTSCHALTER
S 1610
75950-002.02
TAKTSCHALTER
S 1613
75950-002.02
TAKTSCHALTER
S 1615
75950-002.02
TAKTSCHALTER
S 1619
75950-002.02
TAKTSCHALTER/
PUSH BUTTON SWITCH
(NON-LOCKING)
T 6610
75954-049.21
TRANSISTOR GP1U28XP
T 7600
75988-042.39
TRANS. TMP87PM74ZF
T 7604
8301-006-848
SMD-TRANS.BC 848 C
T 7606
8301-006-857
SMD-TRANS.BC 857 C
T 7650
8301-006-818
SMD-TRANS.BC 818-40
T 7651
8301-006-808
SMD-TRANS.BC 808-40
KOPFHOERERPLATTE/
HEADPHONE BOARD
KEIN E-TEIL/NO SPARE PART
J 1701
75954-069.20
BUCHSE KOPFHOERER/
SOCKET HEADPHONE
IC 7700
75950-002.11
IC TCA 0372 DP 1
The regulations and safety instructions shall be valid
!
as provided by the "Safety" Service Manual, part
number 72010-800.00, as well as the respective
national deviations.
ÄNDERUNGEN VORBEHALTEN / SUBJECT TO ALTERATION
