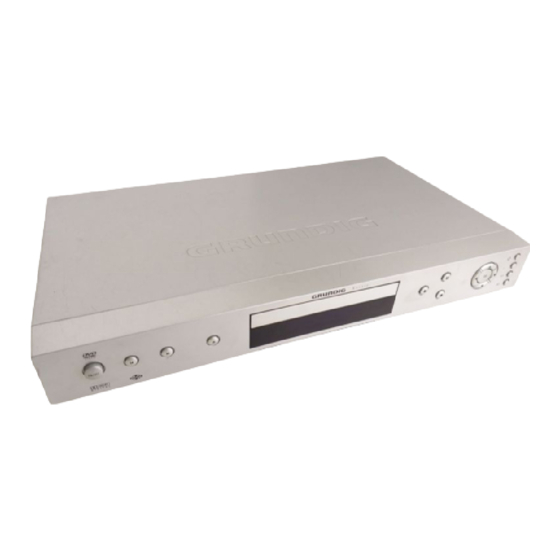

Grundig Xenaro GDP 4200 Serviceanleitung
  1. Anleitungen
  2. Marken
  3. Grundig Anleitungen
  4. DVD Player
  5. Xenaro GDP 4200
  6. Serviceanleitung

Grundig Xenaro GDP 4200 Serviceanleitung

Vorschau anzeigen
1
Inhalt
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen
DVD
Zusätzlich erforderliche Unterlagen für den Komplettservice
Additionally required Service Documents for the Complete Service
Service
Manual
Sicherheit
Safety
Materialnr./Part No.
720108000000
Dieses Service Manual ist nur in Datenform verfügbar / This Service Manual is only available as data
Änderungen vorbehalten / Subject to alteration
Made by GRUNDIG in Germany • http://www.grundig.com
H-S41 • 1102 • 720105411500
Service Manual
Xenaro
GDP 4200
GMJ8300
GMJ8400
GDP 4204
GMJ8500
Grundig Service
Technik:
TV
TV
SAT
VCR/LiveCam
HiFi/Audio
Car Audio
Telekommunikation
Fax:
Planatron
(8.00-22.00 Uhr)
Ersatzteil-Verkauf:
Telefon:
Fax:
Kundendienst/Werkstätten:
Telefon:
Fax:
gebührenpflichtig
Hotline Deutschland...
...Mo.-Fr. 8.00-18.00 Uhr
0180/52318-41
0180/52318-49
0180/52318-48
0180/52318-42
0180/52318-43
0180/52318-44
0180/52318-45
0180/52318-51
0180/52318-99
Mo.-Fr. 8.00-19.00 Uhr
0180/52318-40
0180/52318-50
Mo.-Fr. 8.00-18.00 Uhr
0180/52318-52
0180/52318-46
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Grundig Xenaro GDP 4200

Inhaltszusammenfassung für Grundig Xenaro GDP 4200

  • Seite 1 Materialnr./Part No. Fax: 0180/52318-46 720108000000 gebührenpflichtig Dieses Service Manual ist nur in Datenform verfügbar / This Service Manual is only available as data Änderungen vorbehalten / Subject to alteration Made by GRUNDIG in Germany • http://www.grundig.com H-S41 • 1102 • 720105411500...

  • Seite 2: Inhaltsverzeichnis

    GRUNDIG Service Xenaro – GDP 42… Es gelten die Vorschriften und Sicherheitshinweise The regulations and safety instructions shall be valid gemäß dem Service Manual "Sicherheit", Material- as provided by the "Safety" Service Manual, part nummer 720108000000, sowie zusätzlich die eventu-...

  • Seite 3: Technische Daten

    GRUNDIG Service Xenaro – GDP 42… Technische Daten Specifications Netzspannung: 220V-240V~, 50/60Hz Supply Voltage: 220V-240V~, 50/60Hz Leistungsaufnahme: ca. 20W Power Requirement: ca. 20W Standby: < 4W Standby: < 4W Umgebungstemperatur: +10°C … +35°C Ambient Temperature: +10°C … +35°C Wiedergabe-Norm: PAL, 50Hz, 625 Zeilen/4,43MHz Playback Norm: PAL, 50Hz, 625 lines/4.43MHz...

  • Seite 4: Servicehinweise

    GRUNDIG Service Xenaro – GDP 42… Servicehinweise Service Instructions Achtung: ESD-Vorschriften beachten Attention: Observe the ESD safety regulations Vor Öffnen des Gehäuses Netzstecker ziehen. Disconnect the mains plug before opening the set. Leitungsverlegung Wiring Bevor Sie die Leitungen und insbesondere die Masseleitungen lösen,...
  • Seite 5 GRUNDIG Service Xenaro – GDP 42… 8. Schublade öffnen bei defektem Gerät 8. Opening the Tray of a Defective Unit – Zahnrad (Fig. 7/8) herausschneiden und auf einen Schrauben- – Cut out the toothed wheel (Fig. 7/8) then fit it on a screw driver.

  • Seite 6: Software-Upgrade

    We expressly point out that only operating software authorized by Gewährleistung GRUNDIG is allowed. If a failure is caused by an operating software which has been downloaded from not authorized sources, indepen- Wir weisen ausdrücklich darauf hin, dass nur von GRUNDIG freigege- dent of its origin, or a modified software, this represents an outside bene System-Software zulässig ist.

  • Seite 7: Service- Und Sonder-Funktionen

    Gerät SW-Version: 1.00b / 287 (24) Btns Tasten-Informationen Software-Version HW-Version: 0.03 (25) Spd Wiedergabegeschwindigkeit Hardware-Version Copyright: GRUNDIG AG 2002 (26) Bitrt Bitrate Hardware-Information http://www.grundig.com NDV8602/DVD-5/Pantera-II LE rev 2 R:2 – Demo Regional-Code Bei eingeschalteter Demo-Funktion ist die Eject-Taste gesperrt. Auswählen beenden Beenden der Demo-Funktion: Ein/Aus-Schalter drücken.

  • Seite 8: Servicemenü-Übersicht

    Xenaro – GDP 42… 3. Servicemenü-Übersicht Systeminformation Servicemenü GDP 4200 DIC: 2.1 1 Systeminformation SW-Version: 1.00b / 287 2 Händler Servicemenü **** HW-Version: 0.03 Copyright: GRUNDIG AG 2002 http://www.grundig.com NDV8602/DVD-5/Pantera-II LE rev 1 R:0 Auswählen Auswählen beenden beenden und Aufrufen und Aufrufen zurück zurück...

  • Seite 9: Service And Special Functions

    (25) Spd Playing speed Software version HW-Version: 0.03 (26) Bitrt Bitrate Hardware version Copyright: GRUNDIG AG 2002 Hardware information – Demo http://www.grundig.com NDV8602/DVD-5/Pantera-II LE rev 1 R:0 When the demo function is activated, the eject button are locked. Regional code Ending the demo function: press the.
  • Seite 10 System information Service menu GDP 4200 DIC: 2.1 1 System information SW-Version: 1.00b / 287 2 Dealer service menu **** HW-Version: 0.03 Copyright: GRUNDIG AG 2002 http://www.grundig.com NDV8602/DVD-5/Pantera-II LE rev 1 R:0 select select exit exit and choose and choose...

  • Seite 13: Oscillograms

    GRUNDIG Service Xenaro – GDP 42… Oszillogramme / Oscillograms +5VA on (trigger) +5VA on (trigger) +5VA on (trigger) Mode: switch power on Mode: DVD playback Mode: switch power on Mode: switch power on Mode: press any buttom Mode: DVD playback...
  • Seite 14 GRUNDIG Service Xenaro – GDP 42… ≤ ∞ § Mode: DVD playback start Mode: DVD playback 1kHz/0dB Mode: DVD playback 1kHz/0dB º Mode: DVD playback ¤ ‹ Mode: DVD playback Mode: DVD playback fi fl ‡ ° Mode: DVD playback...

  • Seite 15: Connection Overview

    GRUNDIG Service Xenaro – GDP 42… 1.4 Socket J7 (TV SCART) Steckerübersicht / Connection Overview Lever (ca.) Name Description 1. Main Board Ω 2Vrms/10K TV_AOR Audio Out Right 1.1 Socket J11 to Power Supply Ω 2Vrms/10K TV_AOL Audio out Left Lever (ca.)

  • Seite 16: Koordinaten Für Die Bauteile / Coordinates Of The Components

    GRUNDIG Service Xenaro – GDP 42… Hauptplatte / Main Board Koordinaten für die Bauteile / Coordinates of the Components POS. POS. POS. POS. POS. POS. POS. POS. POS. C108 C291 C356 FB44 R132 R260 TP21 C109 C292 C358 FB45 R133...
  • Seite 18 TOP VIEW T0-252 DPAK M3,5,7 M3,7 M3,7 M3,7 M3,7 M3,7 M2,4...
  • Seite 19 M1,3,5,6 M1,3,4,5,6,7 (D+5V) USE ONLY FOR MASK-ROM VERSION (ANA+5V) Ferrite, SMT 0805, 1500mA, 330 ohms @ 100MHz Ferrite, SMT 0805, 1500mA, 330 ohms @ 100MHz M1,4 (+3.3V) (+1.8V) (+3.3V) (13) (12)

  • Seite 20: Flash (M3)

    GRUNDIG Service Xenaro – GDP 42… Hauptplatte / Main Board – Flash (M3) R128 FLASHCS0- FLASHCS0- FLASHPROG FLASHPROG LA19 M1,7 SRST- SRST- M1,5,7 PWE0- PWE0- M1,7 LA[3:0] M1,7 M1,7 FB11 LA[19:0] FB10 LATCHVCC LA16 74LCX573WM DEFAULT LA15 LA14 LA19 AD19...
  • Seite 21 GRUNDIG Service Xenaro – GDP 42… Hauptplatte / Main Board – Audio (M5) 2 Channel ONLY Analog Power Supply Input SSPOUT1 100uH SSPCLK1 VAADAC DACCS C103 20 21 22 470uF 470uF 0.1uF PCMCLK PCMCLK 100uH ACLK +12V ACLK M1,6 +12V...
  • Seite 22 GRUNDIG Service Xenaro – GDP 42… Hauptplatte / Main Board – Video (M6) 22pF CVBS + CVBS_F CV1-CV SVIDEO CV1-CV 220uF N/A 220pF 330pF 2.2uH 22pF 1N4148 1N4148 150R N/A V3.3 CVBS Zetex ZC836A N/A 22pF ENTRY SIDE 220uF N/A...
  • Seite 23 GRUNDIG Service Xenaro – GDP 42… Hauptplatte / Main Board – Interface (M7) AD[31:0] Reference AD[31:0] M1,3 Block Diagrams ..3-2 MANUFACTURER: AMP Oscillograms ....3-3 P/N: 179030-4 SRST- M1,3,5 Connection Overview 3-5 100 PIN, 0.8MM PITCH Main Board – M1 ......3-8 –...

  • Seite 24: Ansicht Von Der Bestückungsseite / View Of Component Side

    GRUNDIG Service Xenaro – GDP 42… Netzteil / Power Supply Ansicht von der Bestückungsseite / View of Component Side Kurzschreibweise der Positionsnummern: z.B. IC1001 (Schaltplan) = IC01 (Platine) Abbreviation of the position numbers: e.g. IC1001 (circuit diagram) = IC01 (PCB)
  • Seite 28 GRUNDIG Service Xenaro – GDP 42… IC-Blockdiagramme / IC Block Diagrams NDV86XX DDIO MD10 MD11 SSIO MD12 SSIO MD13 MD14 MD15 DDIO DQM1 PWE1- DDIO SSIO AD10 AD11 AD12 AD13 DDIO SSIO SCLK MCLK AD14 SSIO AD15 PWE2- AD16 DDIO...

  • Seite 29: Sdram (M4)

    GRUNDIG Service Xenaro – GDP 42… SPDIF CCIR656 Port D-RAM I-ROM D-ROM SPDIF Video Port NTSC/PAL input VIDEC Y line buffer & SCART C/Cb/B SPDIF Encoder Cr line buffer Scaler Merge format Cr/R Cb line buffer Macrovision HOST HOST HOST...
  • Seite 30 GRUNDIG Service Xenaro – GDP 42… Name Type Description UART0 RXD0 UART0 serial data input from external serial device TXD0 UART0 serial data output to an external serial device RTS0 UART0 request to send CTS0 UART0 Clear to Send signal...
  • Seite 31 GRUNDIG Service Xenaro – GDP 42… MN102HF PA0,IRQ0 P82,TM0IO,SBT3,SCL3,SBI2 P81,TM14OB PA1,IRQ1 P80,TM14OA PA2,IRQ2 A23,P47,AN7,WDOUT PA3,IRQ3 A22,P46,AN6,STOP PA4,IRQ4,TM15IB A21,P45,AN5 (ADSEP) A20,P44,AN4 VREF- MN102HF60G MN102HF60G A19,P43 MN102H60G MN102H60G A18,P42 A17,P41 MN102HF60K MN102HF60K A16,P40 Separate Mode MN102H60K MN102H60K (TOP OP VIEW) VIEW) * : Use 33 kΩ - 50 kΩ...
  • Seite 32 GRUNDIG Service Xenaro – GDP 42… Pin Name Function Pin Name Function WAIT Input Bus Cycle Wait Input General-purpose Port 80 General-purpose Port 60 TM14OA Output Timer 14A Output SBT2 Serial Interface 2 Clock Input/Output General-purpose Port 81 Output Read Enable Output...
  • Seite 33 GRUNDIG Service Xenaro – GDP 42… Pin Name Function Pin Name Function General-purpose Port A0 Power /IRQ0 Input External Interrupt 0 Input 84-91 D0-D7 Data I/O General-purpose Port A1 Power (Ground) /IRQ1 Input External Interrupt 1 Input Data I/O General-purpose Port A2...
  • Seite 34 GRUNDIG Service Xenaro – GDP 42… Pin Name Function Connected Device NINT0 Systemcontroller interrupt signal 0 SYSCON NINT1 Systemcontroller interrupt signal 1 SYSCON VDD3 – I/O power supply (3.3V) – – Ground – NINT2 Systemcontroller interrupt signal 2 SYSCON WAITODC...
  • Seite 35 GRUNDIG Service Xenaro – GDP 42… Pin Name Function Connected Device VCOF JFVCO control voltage – TRCRS Track cross generating signal Input CMPIN WOBBLE comparator Input – LPFOUT LPF output – LPFIN LPF Input – AVSSC – Analog circuit ground –...

  • Seite 36: Power Supply

    GRUNDIG Service Xenaro – GDP 42… PCM1748 Serial LRCK Output Amp and Input Low-Pass Filter DATA Enhanced Oversampling Multi-Level Digital Filter Delta-Sigma with Modulator Function Controller Output Amp and Function Control Low-Pass Filter System Clock System Clock Power Supply Zero Detect...

  • Seite 38: Ersatzteilliste Spare Parts List

    PART NUMBER QTY. POS. NO. FIG. PART NUMBER QTY. 774010365100 XENARO GDP 4200 SCHWARZ XENARO GDP 4200 BLACK 774010245100 XENARO GDP 4200 PROCON SILBER XENARO GDP 4200 PROCON SILVER KEIN E-TEIL NO SPARE PART KEIN E-TEIL NO SPARE PART 0001.000 759880716500 GEH.-OBERTEIL...
  • Seite 39 Ersatzteilliste Ersatzteilliste Spare Parts List Spare Parts List 10 / 2002 XENARO GDP 4204 8 / 2002 LP-HAUPTMODUL MAIN BOARD MATERIAL-NR. / PART NO.: 774010355100 BESTELL-NR. / ORDER NO.: GMJ8500 PROCON SILBER/PROCON SILVER MATERIAL-NR. / PART NO.: 275990113900 POS. NR. ABB. MATERIAL-NR.
  • Seite 40 Ersatzteilliste Ersatzteilliste Spare Parts List Spare Parts List 10 / 2002 10 / 2002 NETZTEILMODUL LP-BEDIENMODUL RECHTS POWER BOARD CONTROL BOARD RIGHT MATERIAL-NR. / PART NO.: 275990032300 MATERIAL-NR. / PART NO.: 275990201700 POS. NR. ABB. MATERIAL-NR. ANZ. BEZEICHNUNG DESCRIPTION POS. NR. ABB. MATERIAL-NR.
