Wärmemengen– Energierechner DigiFlow 516
7.1.4 Fernbetätigte Funktionen
Bei dem Durchflussrechner DigiFlow 516 ist es möglich, die Rückstellung des Gesamtwertes für Volumen
oder Energie und die zyklische Umschaltung der Anzeige ferngesteuert vorzunehmen. Die Realisierung der
Funktionen ist im nachfolgenden Bild dargestellt
RESET
+
DISPLAY-Umschaltung
16...30V DC
-

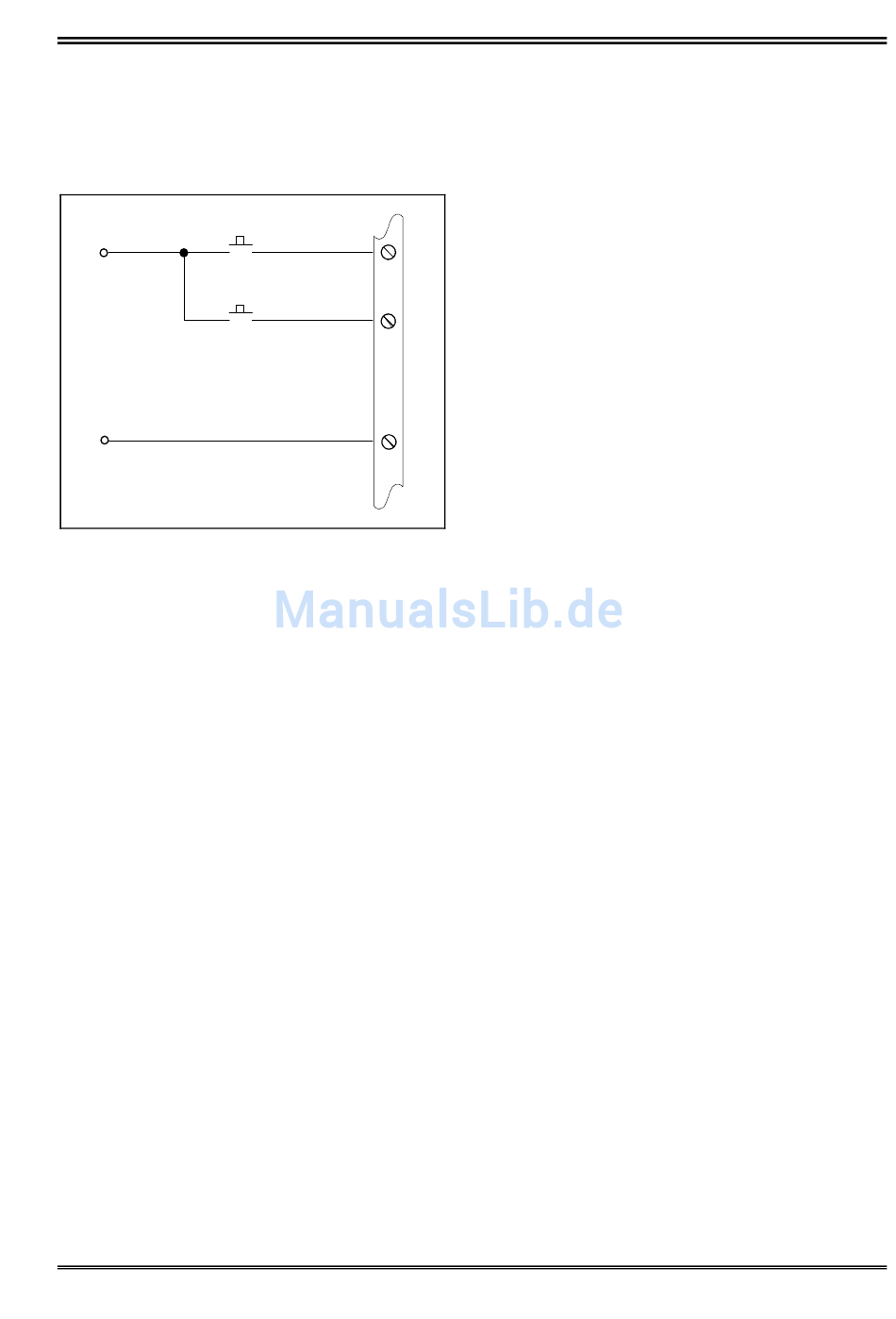

Abb.: 13 Anschluss der externen Tasten
7.2 Ausgangsschaltungen
7.2.1 Digitalausgang
Der Klemmleiste an der Rückseite kann ein Ausgangspuls für den Betrieb externer Zähler entnommen
werden. Bei jeder Erhöhung einer wählbaren Zehnerpotenz des Summenzählers, wird eine dieser Erhöhung
entsprechende Pulszahl generiert.
Wenn der Gesamtwert z.B. mit einer Auflösung von 0.01kg gewählt wurde, so wird mit jedem Zuwachs um
0.01kg ein Impuls ausgegeben.
Der Impuls wird von einem Transistor mit offenem Kollektor erzeugt und hat eine Breite von 10 - 90ms (je
nach Einstellung).
Der Strom, der vom Transistor geschaltet werden kann, ist auf maximal 100mA begrenzt.
Wenn an den Pulsausgang ein Zähler mit Spannungseingang angeschlossen wird, so kann ein externer
Pull-up-Widerstand erforderlich sein. Ein Widerstand von ca. 5 bis 10kΩ zu der aus dem Gerät
herausgeführten Versorgungsspannung (Klemme 40) reicht in der Regel aus.
Beachten Sie bitte, dass aufgrund der nichtperiodischen Pulsfolge dieser Ausgang normalerweise nicht als
Eingangssignal für einen weiteren Durchflussanzeiger geeignet ist.
