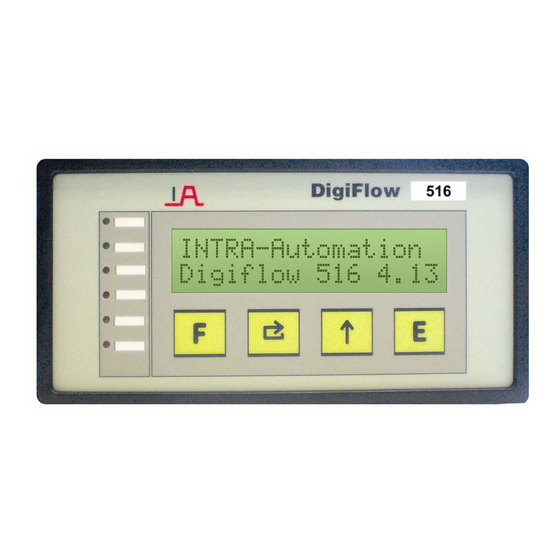

- Seite 1 Mikroprozessorgesteuerter Korrekturrechner für Wärmemenge und Wärmeinhalt Baureihe: DigiFlow 516 Technische Information Durchfluss DER EXPERTE FÜR DURCHFLUSS UND FÜLLSTAND...
- Seite 2 DigiFlow 516 Technische Information Intra-Automation GmbH Funktionen ♦ Anzeige des korrigierten Wärme- und Volumenstromes, sowie die über die Zeit aufsummierten Mengen. ♦ Kann auch als Energieumsatzrechner eingesetzt werden. ♦ Kompensiert sowohl die Temperatur als auch Druck. ♦ Verarbeitet 4-20 mA Analog- oder Frequenzsignale als Durchflusseingang. ♦...
-
Seite 3: Angezeigte Parameter
Intra-Automation GmbH Technische Information DigiFlow 516 Über die RS232-Schnittstelle lassen sich alle angezeigten Größen ausgeben. Dies kann auf einen Drucker oder einen Hostrechner gegeben werden. Über die eingebaute Echtzeituhr ist ein Ausdruck in wählbaren Zeitintervallen, max. 9999 min, möglich. Gleichzeitig ist eine Rückstellung der Summierwerke möglich. Alternativ ist eine Rückstellung der Summierwerke auch mittels einer frontseitigen Folientaste oder einer externen Taste möglich. -
Seite 4: Technische Daten
DigiFlow 516 Technische Information Intra-Automation GmbH Technische Daten Allgemeines: Anzeige: Hintergrundbeleuchtete, zweizeilige alphanumerische Punktmatrixanzeige á 16 Zeichen; Zeichenhöhe 7 mm Tastatur: Abgedichtete Folienmembrantastatur mit vier Tasten. Versorgung der Messumformer: 18 V / 100 mA; über Tastatur abgleichbar; galvanisch getrennt Hilfsenergie: 115 / 230 V AC;... - Seite 5 Intra-Automation GmbH Technische Information DigiFlow 516 Pulsausgang: Pulsbreite: Einstellbar von 20...160 ms ≥ 1 : 1 Tastverhältnis: Schaltlogik: Open Collector, Aktiv 0 Laststrom: Max. 100 mA Pulsgenerierung: Die Impulszahl ist proportional zur Änderung einer einstellbaren Dezimal- stelle des Standard-Summierwerkes. Externe Tastatur: Funktion: Zur Umschaltung der Anzeige und zur nichtsperrbaren Löschung der Summierwerke ist jeweils ein Eingang vorhanden.
- Seite 6 DigiFlow 516 Technische Information Intra-Automation GmbH Formulierungen: Wärmemenge / Energie: Berechnung: Im Rechner sind stoffwertspezifische Tabellen hinterlegt, um die spezifische Dichte und die spezifische Wärmekapazität des Wärmeträgers zu berechnen. Daraus wird dann mit dem 1. Hauptsatz der Thermodynamik die Wärmemenge / Energie berechnet. Wärmeträger: Wasser, Luft, Wärmeträgeröle (Aral Farolin S, Aral Farolin T, Aral Farolin U, Avilub B-3824, Avilub C-3826, BP Transcal LT, BP Transcal N,...
- Seite 7 Intra-Automation GmbH Technische Information DigiFlow 516 Neben den Produkten, die in dieser Broschüre beschrieben sind, produziert Intra-Automation GmbH auch noch andere Geräte für industrielle Messanwendungen in hoher Güte und von bester Präzision. Für weitergehende Informationen wenden Sie sich bitte an uns (Kontaktdetails rückseitig). Durchflussmessung Itabar®-Durchflusssonden IntraSonic IS210 Ultrasschall-Durchflussmesser...
- Seite 8 DigiFlow 516 Technische Information Intra-Automation GmbH Otto-Hahn-Str. 20 41515 Grevenbroich GERMANY Telefon: 0 21 81 – 75 66 5 – 0 Fax: 0 21 81 – 6 44 92 e-Mail: info@intra-automation.de Internet: www.intra-automation.com - 7 -...
