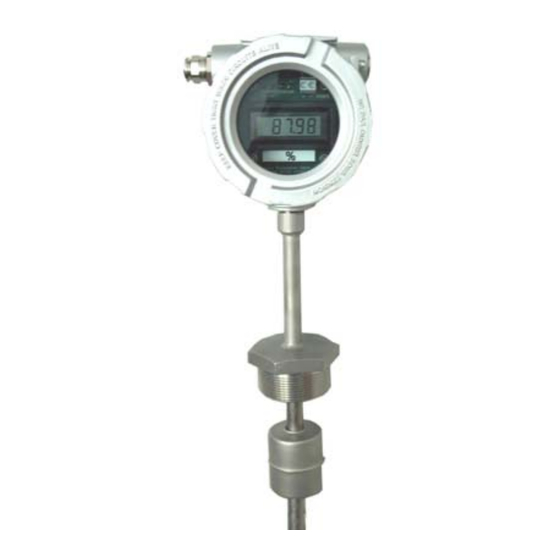

- Seite 1 Füllstandmessgerät Typ: ITA-T1S Technische Information 02/2011 Füllstand DER EXPERTE FÜR DURCHFLUSS UND FÜLLSTAND...
- Seite 2 ITA-T1S Technische Information Intra-Automation GmbH Intra-Automation GmbH Technische Information 02/2011 Technische Änderungen vorbehalten Anregungen und Hinweise zu dieser Broschüre bitte an: info@intra-automation.de - 1 -...
-
Seite 3: Inhaltsverzeichnis
Intra-Automation GmbH Technische Information ITA-T1S ITA-T1S Füllstandmessgerät Inhalt: Kap. Inhalt Seite Eigenschaften Funktionsweise Messwertanzeige Trennschichtmessung Technische Daten Schwimmertypen Messwertumformer Bestellschlüssel - 2 -... -
Seite 4: Eigenschaften
Sensorstab auch mit Kunststoffbeschichtung Stromausgang 4…20 mA, HART-Protokoll 2 Funktionsweise Das Füllstandsmessgerät Typ ITA-T1S wird vertikal von oben an einen Flansch am Tank montiert. Die elektrische Verbindung zwischen dem Messwertaufnehmer und dem Messwertumformer ist durch eine dreiadrige Leitung herzustellen. -
Seite 5: Trennschichtmessung
Behälter gelagerten Flüssigkeiten, siehe Abb. 4. Dieses Messproblem kann durch den Einsatz eines ITA-T1S gelöst werden. Abhängig von den beiden Dichten der zu messenden Flüssigkeiten wird die mittlere Dichte des Schwimmers so ausgelegt, dass dieser auf der Trennschicht schwimmt. -
Seite 6: Schwimmertypen
ITA-T1S Technische Information Intra-Automation GmbH Werkstoffe Gehäuse Standardausführung Aluminium Gehäuse Sonderausführung Edelstahl Gehäuse EExd (ohne Vor-Ort-Anzeige) Aluminium mit Epoxydbeschichtung Gehäuse für Vor-Ort-Anzeige Aluminium Gehäuse EExd (mit Vor-Ort-Anzeige In Vorbereitung! Flansch C-Stahl, Edelstahl (Option Halarbeschichtung) PP, PVC, PVDF ... -
Seite 7: Messwertumformer
Intra-Automation GmbH Technische Information ITA-T1S 7 Messwertumformer Min. und Min/Max- Stromaus- Versorgungs- Betriebs- max. Werte Aus- gang spannung temperatur Zulassungen Widerstand gangsstrom [mA] [VDC] [°C (°F)] [mA] [] -20…+85 4…20 8…35 4…20 (-4…+185) 6000 -20…+85 Ex II 1 G EEx ia IIC 4…20... -
Seite 8: Bestellschlüssel
ITA-T1S Technische Information Intra-Automation GmbH 8 Bestellschlüssel Code Beschreibung ITA-T1S Mag. Niveaustand-Transmitter zur vertikalen Auftankmontage Material Führungsrohr / Messlänge in mm Werkstoff Auflösung 1.4571 10 mm S10-L____mm S05-L____mm 1.4571 5 mm S20-L____mm 1.4571 20 mm T10-L____mm Titan 10 mm Titan... - Seite 9 Intra-Automation GmbH Technische Information ITA-T1S (Fortsetzung) Schwimmer Abmessungen min. Dichte max. Druck [mm] [kg/dm³] [bar] Werkstoff 52 0,70 1.4571 80 0,60 3.7035 80x35 0,50 1.4571 44x52 0,80 1.4571 50 x 120 0,50 50 x 120 0,55 ...
- Seite 10 ITA-T1S Technische Information Intra-Automation GmbH ROOM FOR YOUR NOTES - 9 -...
- Seite 11 Intra-Automation GmbH Technische Information ITA-T1S Außer den Produkten, die in dieser Broschüre beschrieben warden, produziert die Intra-Automation GmbH noch folgende Instrumente, die höchsten Qualitäts- und Präzisionsanforderungen entsprechen. Für weitergehende Informationen wenden Sie sich bitte an uns (Kontaktdetails umseitig). Durchflussmessung Itabar®-Durchflussmesser...
- Seite 12 ITA-T1S Technische Information Intra-Automation GmbH Otto-Hahn-Str. 20 41515 Grevenbroich 0 21 81 / 7 56 65-0 0 21 81 / 6 44 92 info@intra-automation.de www.intra-automation.de - 11 -...
