Wärmemengen– Energierechner DigiFlow 516

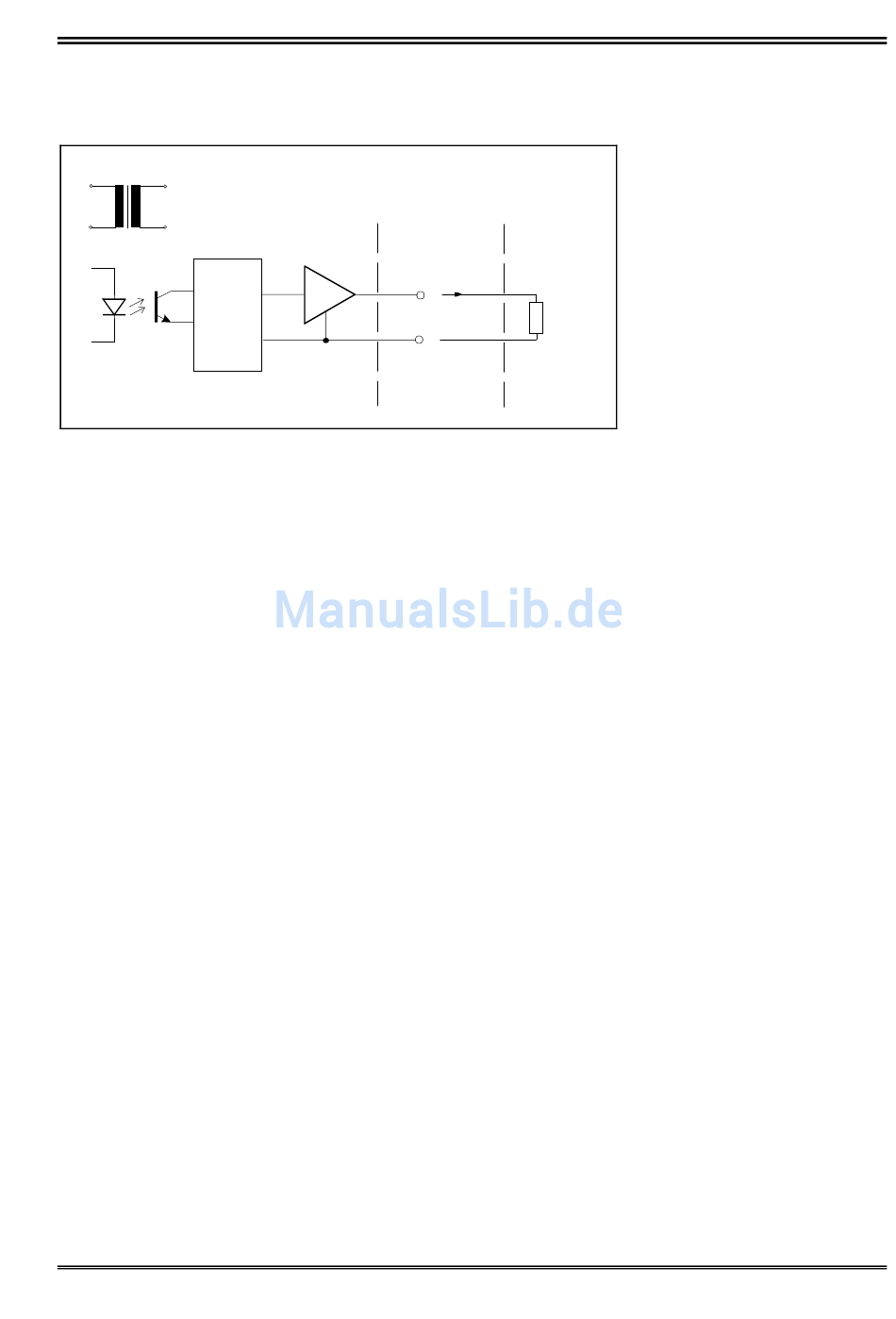

Nachfolgend ist ein Blockdiagramm der Ausgangsschaltung dargestellt, die unterschiedlichen
Anschlussmöglichkeiten sind auf den folgenden Seiten zu finden.
DC/DC-Konverter
+
+
-
-
Digital-
Analog-
Umsetzer
galvanische
Trennung
Abb.: 18 Schaltung der Analogausgänge
Der maximale Wert der Bürde im Ausgangskreis beträgt 500Ω.
Die Parameter für den Analogausgang werden bei der Konfigurierung des Rechners programmiert und
dienen:
der Definition der min. Wertes, dem 4mA oder 0mA entspricht
der Definition der max. Wertes, dem 20mA entspricht
der Wahl des Ausgangsbereiches
Da der Ausgabebereich frei gewählt werden kann, kann der Rechner z.B. auch zur Verstärkung des
Eingangssignals benutzt werden. Bei der Verwendung eines Schreibers kann so statt der Abbildung des
gesamten Messbereiches von z.B. 0-200kg/min ein vergrößerter Ausschnitt von 100kg/min (entspricht 4mA)
bis 120kg/min (entspricht 20mA) dargestellt werden.
Bei Durchflussraten oder angezeigten Werten, die außerhalb den Maximal- und Minimalwerten liegen, wird
ein Ausgangssignal von 20 bzw. 0/4mA ausgegeben.
Das Ausgangssignal wird nach ca. 0.8sec in Übereinstimmung mit der Anzeige aktualisiert. Zwischen den
Anpassungen bleibt der Ausgabewert konstant.
7.3.2 Sondenspüleinrichtung
Über diese Option übernimmt der DigiFlow 515 die Zeitsteuerung der Magnetventile einer
Luftspüleinrichtung. Diese dient dazu, die Bohrungen der ITABAR- Durchflusssonden, welche sich in einem
verunreinigten Medium langsam zusetzen, mittels Druckluft wieder frei zu blasen. Meistenteils muss dazu
vorher der Differenzdrucktransmitter von der Sonde abgekoppelt werden. Dies geschieht über
Magnetventilblöcke. Da während der Spülung der Transmitter nicht arbeitet und somit kein Durchflusssignal
erzeugt wird, würde die Mengenbestimmung nicht korrekt sein. Daher wird das Durchflusssignal im Rechner
während der Spülung auf dem letzten Wert vor der Spülung gehalten. Eine Mengensummierung ist somit
weiterhin annähernd korrekt.
Während der Parametrierung des Rechners sind drei Zeiten einzuprogrammieren.
• 1. Spülabstand t
: Zeit zwischen zwei Spülgängen. Einstellbar zwischen 10min und 31d:23h:50min.
a
Diese Zeit beginnt bei '0' wenn der Rechner gestartet oder umkonfiguriert wird.
Anschluß-
klemmen
23
I
out
+
0/4...20mA
-
24
0–20mA –– 4–20mA
25
Bürde
max. 500 Ohm
