Wärmemengen– Energierechner DigiFlow 516
Klemme Funktion
25
Analogausgang Nr. 2, positiver Pol (OPTION)
26
Analogausgang Nr. 2, negativer Pol (OPTION)
27
Analogausgang Nr. 3, positiver Pol (OPTION)
28
Analogausgang Nr. 3, negativer Pol (OPTION)
29
Pulsausgang (PNP-Kollektor)
30
Pulsausgang (PNP-Emitter)
31
Relaiskontakt Spülung Nr. 2 (OPTION)
32
Relaiskontakt Spülung Nr. 2 (OPTION)
33
Relaiskontakt Spülung Nr. 1 (OPTION)
34
Relaiskontakt Spülung Nr. 1 (OPTION)
35
Relaiskontakt Alarmwert Minimum
36
Relaiskontakt Alarmwert Minimum
37
Relaiskontakt Alarmwert Maximum
38
Relaiskontakt Alarmwert Maximum
39
frei
40
Transmitterspeisung +18V, positiver Pol
41
Transmitterspeisung +18V, negativer Pol
42
frei
43
Spannungsversorgung N / (optional 24V negativer Pol)
44
Spannungsversorgung L / (optional 24V positiver Pol)

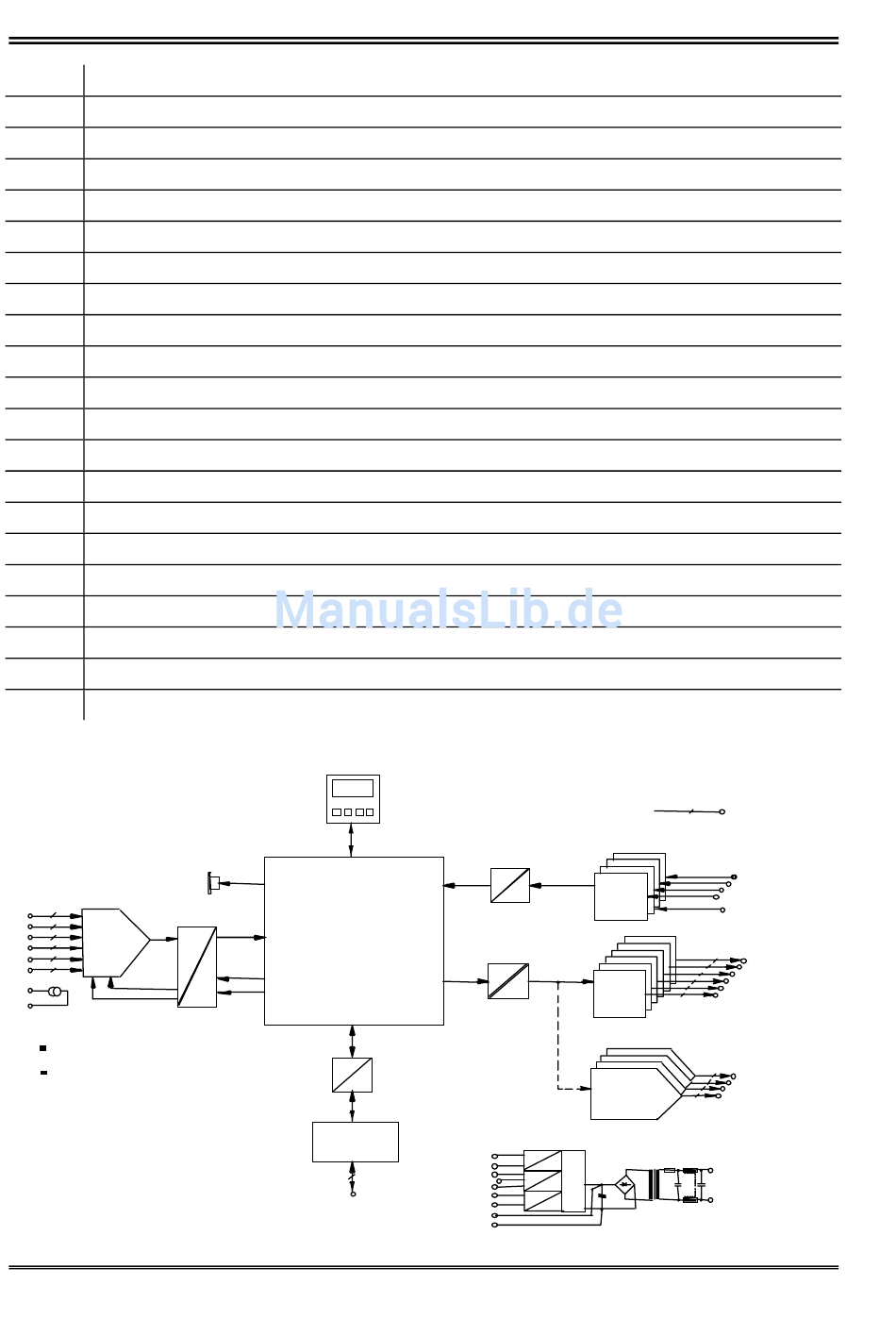

9 Blockschaltbild
INPUTS
0...20mA or
4...20mA and
Pt100
2
2
AMUX
2
ADC 13bit
2
2
AMP
2
Iconst
sampling time 500ms
continual self calibration and temperature
compensation of input circuit and ADC
buzzer
CPU
RAM
ROM
EEPROM
WATCH DOG
VOLTAG E SUPERVISOR
REAL TIME CLOCK (nonvolatile)
RS 232 or
RS485
3
INTRA communication
protocol
display and keyboard
serial interf ace
optional
PWM controller
+
-
5V
+
+/-15V
o
-
+
15V
-
18V
24/
extern/intern
28
Betriebsanleitung
24/
18V ext/int.
2
int. max. 75mA
INPUTS
max. 30VDC
digital
input
comm
OUTPUTS
max. 30VDC/50mA
max. 250VAC/5A
2
2
2
digital
2
2
outputs
2
or
relay
OUTPUTS
0...20mA or
4...20mA
2
or
2
analog output
2
2
DAC
12bit
LINE
230 or 115 VAC
+
50 or 60Hz
