Füllstandmessgerät Typ ITA-T1S
• Einfache und robuste Konstruktion
• Einsetzbar für Flüssigkeiten mit einer Dichte
ρ≥0.5 kg/dm³
• Messlänge zwischen 300 und 3000 mm
• Einsetzbar für kleine Behälter
• Druckbeständigkeit bis PN 40
• Temperaturbeständigkeit bis 130° Celsius
• Gehäuse wahlweise aus Aluminium oder Edelstahl
• Schutzklasse IP 65
• Zahlreiche Sensorwerkstoffe
• Sensorstab auch mit Kunststoffbeschichtung
• Stromausgang 4-20 mA, Hart-Protokoll
Das Füllstandsmessgerät Typ ITA-T1S wird vertikal
von oben an einen Flansch am Tank montiert. Die
elektrische Verbindung zwischen dem Messwertauf-
nehmer und dem Messwertumformer ist durch eine
dreiadrige Leitung herzustellen.
Ein als Schwimmer bezeichneter Auftriebskörper folgt
dem jeweils vorhandenen Füllstand an der Oberfläche
des Fluids. Dabei ändert der Schwimmer seine
vertikale Position
Führungsstab. Im Schwimmer ist ein Dauermagnet mit
einem rotationssymmetrischen magnetischem Feld
positioniert. Das magnetische Feld wirkt auf die im
Führungsstab eingebauten
Reedkontakten sind Widerstände in Reihe geschaltet,
derart, dass der Füllstand in eindeutiger Weise einem
Widerstandswert zugeordnet wird.
Der angeschlossene
INT5333-A (Standard);
TMT182 (Hart u/o. Ex) ordnet dem aktuellen
Füllstand einen Ausgangsstrom zwischen 4 und 20
mA zu. Falls gewünscht, kann der Hub des
Schwimmers durch verstellbare Schwimmeranschläge
verkleinert werden.
Telefon +49(0)2181 – 75665-0
Internet: www.intra-automation.de
am nichtmagnetischen
Reedkontakte. Den
Messwertumformer Typ
INT5333-B (EX) oder
Fax +49(0)2181 - 64492

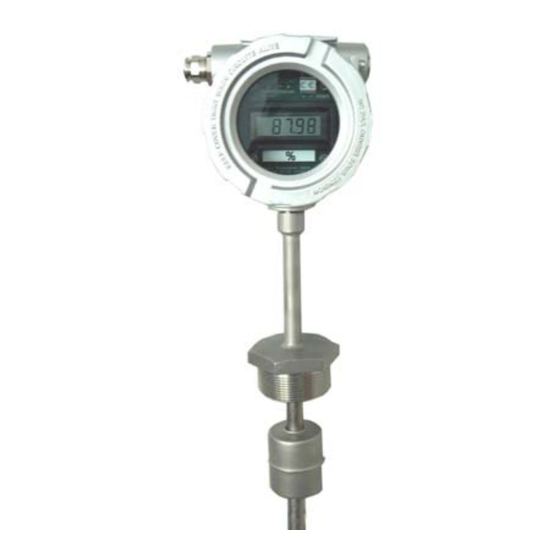

Abb.1: ITA-T1S mit Digitalanzeiger
Abb.2: Schematische Darstellung zur
Anordnung der Reedkontakte
