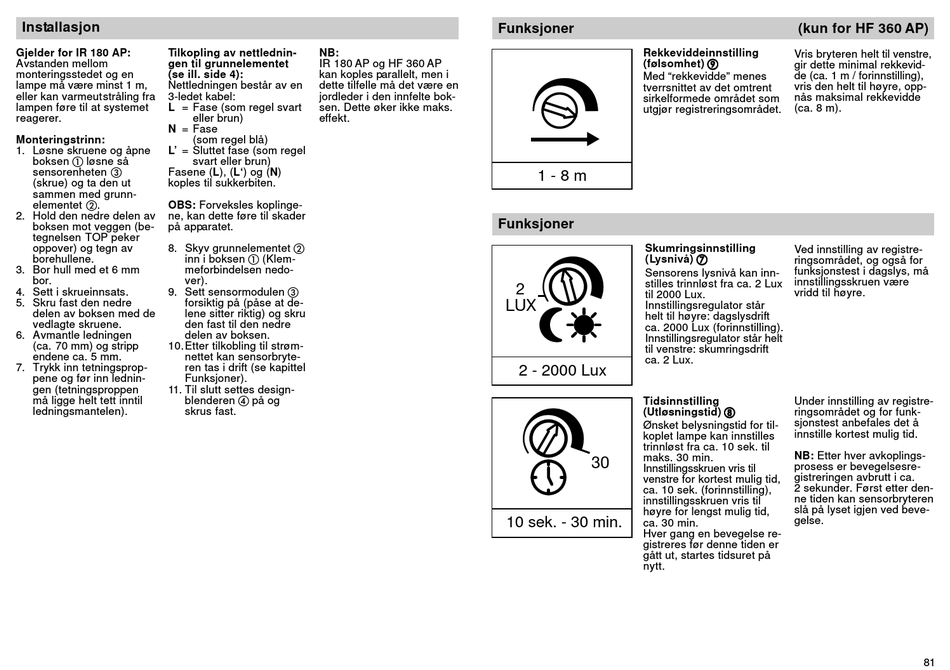

Installasjon
Gjelder for IR 180 AP: Tilkopling av nettlednin-
Avstanden mellom gen til grunnelementet
monteringsstedet og en (se ill. side 4):
lampe må være minst 1 m, Nettledningen består av en
eller kan varmeutstråling fra 3-ledet kabel:
lampen føre til at systemet L = Fase (som regel svart
reagerer. eller brun)
N = Fase
Monteringstrinn: (som regel blå)
1. Løsne skruene og åpne L' = Sluttet fase (som regel
boksen løsne så svart eller brun)
sensorenheten Fasene (L), (L') og (N)
(skrue) og ta den ut koples til sukkerbiten.
sammen med grunn-
elementet . OBS: Forveksles koplinge-
2. Hold den nedre delen av ne, kan dette føre til skader
boksen mot veggen (be- på apparatet.
tegnelsen TOP peker
oppover) og tegn av 8. Skyv grunnelementet
borehullene. inn i boksen
3. Bor hull med et 6 mm meforbindelsen nedo-
bor. ver).
4. Sett i skrueinnsats. 9. Sett sensormodulen
5. Skru fast den nedre forsiktig på (påse at de-
delen av boksen med de lene sitter riktig) og skru
vedlagte skruene. den fast til den nedre
6. Avmantle ledningen delen av boksen.
(ca. 70 mm) og stripp 10.Etter tilkobling til strøm-
endene ca. 5 mm. nettet kan sensorbryte-
7. Trykk inn tetningsprop- ren tas i drift (se kapittel
pene og før inn lednin- Funksjoner).
gen (tetningsproppen 11. Til slutt settes design-
må ligge helt tett inntil blenderen
ledningsmantelen). skrus fast.
80
NB:
IR 180 AP og HF 360 AP
kan koples parallelt, men i
dette tilfelle må det være en
jordleder i den innfelte bok-
sen. Dette øker ikke maks.
effekt.
(Klem-
på og
Funksjoner
Rekkeviddeinnstilling
(følsomhet)
Med "rekkevidde" menes
tverrsnittet av det omtrent
sirkelformede området som
utgjør registreringsområdet.
1 - 8 m
Funksjoner
Skumringsinnstilling
(Lysnivå)
Sensorens lysnivå kan inn-
stilles trinnløst fra ca. 2 Lux
2
til 2000 Lux.
Innstillingsregulator står
LUX
helt til høyre: dagslysdrift
ca. 2000 Lux (forinnstilling).
Innstillingsregulator står helt
til venstre: skumringsdrift
ca. 2 Lux.
2 - 2000 Lux
Tidsinnstilling
(Utløsningstid)
Ønsket belysningstid for til-
koplet lampe kan innstilles
trinnløst fra ca. 10 sek. til
maks. 30 min.
30
Innstillingsskruen vris til
venstre for kortest mulig tid,
ca. 10 sek. (forinnstilling),
innstillingsskruen vris til
høyre for lengst mulig tid,
10 sek. - 30 min.
ca. 30 min.
Hver gang en bevegelse re-
gistreres før denne tiden er
gått ut, startes tidsuret på
nytt.
(kun for HF 360 AP)
Vris bryteren helt til venstre,
gir dette minimal rekkevid-
de (ca. 1 m / forinnstilling),
vris den helt til høyre, opp-
nås maksimal rekkevidde
(ca. 8 m).
Ved innstilling av registre-
ringsområdet, og også for
funksjonstest i dagslys, må
innstillingsskruen være
vridd til høyre.
Under innstilling av registre-
ringsområdet og for funk-
sjonstest anbefales det å
innstille kortest mulig tid.
NB: Etter hver avkoplings-
prosess er bevegelsesre-
gistreringen avbrutt i ca.
2 sekunder. Først etter den-
ne tiden kan sensorbryteren
slå på lyset igjen ved beve-
gelse.
81
