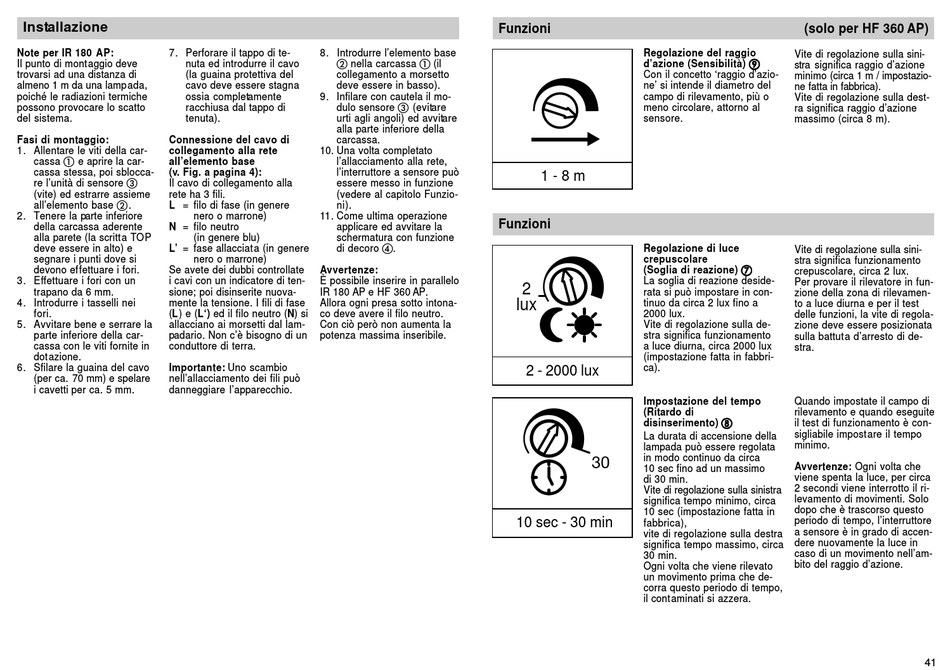

Installazione
Note per IR 180 AP:
7. Perforare il tappo di te-
Il punto di montaggio deve
nuta ed introdurre il cavo
trovarsi ad una distanza di
(la guaina protettiva del
almeno 1 m da una lampada,
cavo deve essere stagna
poiché le radiazioni termiche
ossia completamente
possono provocare lo scatto
racchiusa dal tappo di
del sistema.
tenuta).
Fasi di montaggio:
Connessione del cavo di
1. Allentare le viti della car-
collegamento alla rete
cassa
e aprire la car-
all'elemento base
cassa stessa, poi sblocca-
(v. Fig. a pagina 4):
re l'unità di sensore
Il cavo di collegamento alla
(vite) ed estrarre assieme
rete ha 3 fili.
all'elemento base
.
L = filo di fase (in genere
2. Tenere la parte inferiore
nero o marrone)
della carcassa aderente
N = filo neutro
alla parete (la scritta TOP
(in genere blu)
deve essere in alto) e
L' = fase allacciata (in genere
segnare i punti dove si
nero o marrone)
devono effettuare i fori.
Se avete dei dubbi controllate
3. Effettuare i fori con un
i cavi con un indicatore di ten-
trapano da 6 mm.
sione; poi disinserite nuova-
4. Introdurre i tasselli nei
mente la tensione. I fili di fase
fori.
(L) e (L') ed il filo neutro (N) si
5. Avvitare bene e serrare la
allacciano ai morsetti dal lam-
parte inferiore della car-
padario. Non c'è bisogno di un
cassa con le viti fornite in
conduttore di terra.
dotazione.
6. Sfilare la guaina del cavo
Importante: Uno scambio
(per ca. 70 mm) e spelare
nell'allacciamento dei fili può
i cavetti per ca. 5 mm.
danneggiare l'apparecchio.
40
Funzioni
8. Introdurre l'elemento base
nella carcassa
(il
collegamento a morsetto
deve essere in basso).
9. Infilare con cautela il mo-
dulo sensore
(evitare
urti agli angoli) ed avvitare
alla parte inferiore della
carcassa.
10. Una volta completato
l'allacciamento alla rete,
l'interruttore a sensore può
essere messo in funzione
(vedere al capitolo Funzio-
ni).
11. Come ultima operazione
Funzioni
applicare ed avvitare la
schermatura con funzione
di decoro
.
Avvertenze:
È possibile inserire in parallelo
IR 180 AP e HF 360 AP.
Allora ogni presa sotto intona-
co deve avere il filo neutro.
Con ciò però non aumenta la
potenza massima inseribile.
Regolazione del raggio
d'azione (Sensibilità)
Con il concetto 'raggio d'azio-
ne' si intende il diametro del
campo di rilevamento, più o
meno circolare, attorno al
sensore.
1 - 8 m
Regolazione di luce
crepuscolare
(Soglia di reazione)
La soglia di reazione deside-
2
2
rata si può impostare in con-
lux
tinuo da circa 2 lux fino a
LUX
2000 lux.
Vite di regolazione sulla de-
stra significa funzionamento
a luce diurna, circa 2000 lux
(impostazione fatta in fabbri-
2 - 2000 lux
ca).
Impostazione del tempo
(Ritardo di
disinserimento)
La durata di accensione della
lampada può essere regolata
in modo continuo da circa
30
10 sec fino ad un massimo
di 30 min.
Vite di regolazione sulla sinistra
significa tempo minimo, circa
10 sec (impostazione fatta in
10 sec - 30 min
fabbrica),
vite di regolazione sulla destra
significa tempo massimo, circa
30 min.
Ogni volta che viene rilevato
un movimento prima che de-
corra questo periodo di tempo,
il contaminati si azzera.
(solo per HF 360 AP)
Vite di regolazione sulla sini-
stra significa raggio d'azione
minimo (circa 1 m / impostazio-
ne fatta in fabbrica).
Vite di regolazione sulla dest-
ra significa raggio d'azione
massimo (circa 8 m).
Vite di regolazione sulla sini-
stra significa funzionamento
crepuscolare, circa 2 lux.
Per provare il rilevatore in fun-
zione della zona di rilevamen-
to a luce diurna e per il test
delle funzioni, la vite di regola-
zione deve essere posizionata
sulla battuta d'arresto di de-
stra.
Quando impostate il campo di
rilevamento e quando eseguite
il test di funzionamento è con-
sigliabile impostare il tempo
minimo.
Avvertenze: Ogni volta che
viene spenta la luce, per circa
2 secondi viene interrotto il ri-
levamento di movimenti. Solo
dopo che è trascorso questo
periodo di tempo, l'interruttore
a sensore è in grado di accen-
dere nuovamente la luce in
caso di un movimento nell'am-
bito del raggio d'azione.
41
