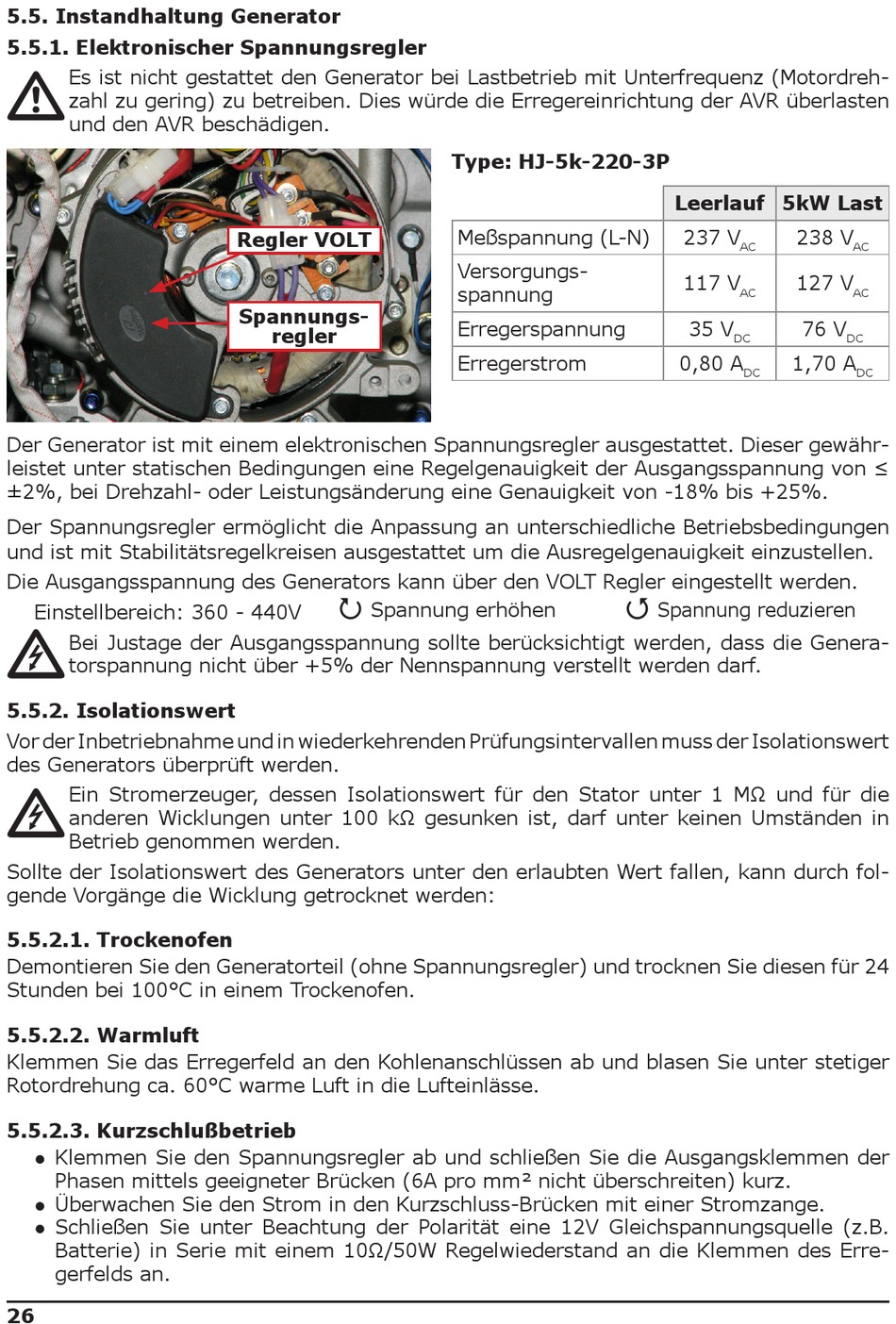

5.5. Instandhaltung Generator

5.5.1. Elektronischer Spannungsregler

Es ist nicht gestattet den Generator bei Lastbetrieb mit Unterfrequenz (Motordreh-
zahl zu gering) zu betreiben. Dies würde die Erregereinrichtung der AVR überlasten
und den AVR beschädigen.
Der Generator ist mit einem elektronischen Spannungsregler ausgestattet. Dieser gewähr-
leistet unter statischen Bedingungen eine Regelgenauigkeit der Ausgangsspannung von ≤
±2%, bei Drehzahl- oder Leistungsänderung eine Genauigkeit von -18% bis +25%.
Der Spannungsregler ermöglicht die Anpassung an unterschiedliche Betriebsbedingungen
und ist mit Stabilitätsregelkreisen ausgestattet um die Ausregelgenauigkeit einzustellen.
Die Ausgangsspannung des Generators kann über den VOLT Regler eingestellt werden.
Einstellbereich: 360 - 440V
Bei Justage der Ausgangsspannung sollte berücksichtigt werden, dass die Genera-
torspannung nicht über +5% der Nennspannung verstellt werden darf.

5.5.2. Isolationswert

Vor der Inbetriebnahme und in wiederkehrenden Prüfungsintervallen muss der Isolationswert
des Generators überprüft werden.
Ein Stromerzeuger, dessen Isolationswert für den Stator unter 1 MΩ und für die
anderen Wicklungen unter 100 kΩ gesunken ist, darf unter keinen Umständen in
Betrieb genommen werden.
Sollte der Isolationswert des Generators unter den erlaubten Wert fallen, kann durch fol-
gende Vorgänge die Wicklung getrocknet werden:

5.5.2.1. Trockenofen

Demontieren Sie den Generatorteil (ohne Spannungsregler) und trocknen Sie diesen für 24
Stunden bei 100°C in einem Trockenofen.

5.5.2.2. Warmluft

Klemmen Sie das Erregerfeld an den Kohlenanschlüssen ab und blasen Sie unter stetiger
Rotordrehung ca. 60°C warme Luft in die Lufteinlässe.
5.5.2.3. Kurzschlußbetrieb
● Klemmen Sie den Spannungsregler ab und schließen Sie die Ausgangsklemmen der
Phasen mittels geeigneter Brücken (6A pro mm² nicht überschreiten) kurz.
● Überwachen Sie den Strom in den Kurzschluss-Brücken mit einer Stromzange.
● Schließen Sie unter Beachtung der Polarität eine 12V Gleichspannungsquelle (z.B.
Batterie) in Serie mit einem 10Ω/50W Regelwiederstand an die Klemmen des Erre-
gerfelds an.
26
Regler VOLT
Spannungs-
regler

Spannung erhöhen
Type: HJ-5k-220-3P
Meßspannung (L-N)
Versorgungs-
spannung
Erregerspannung
Erregerstrom
Leerlauf 5kW Last
237 V
AC
117 V
AC
35 V
DC
0,80 A 1,70 A
DC

Spannung reduzieren
238 V
AC
127 V
AC
76 V
DC
DC
