Proline Edition X Kältethermostate

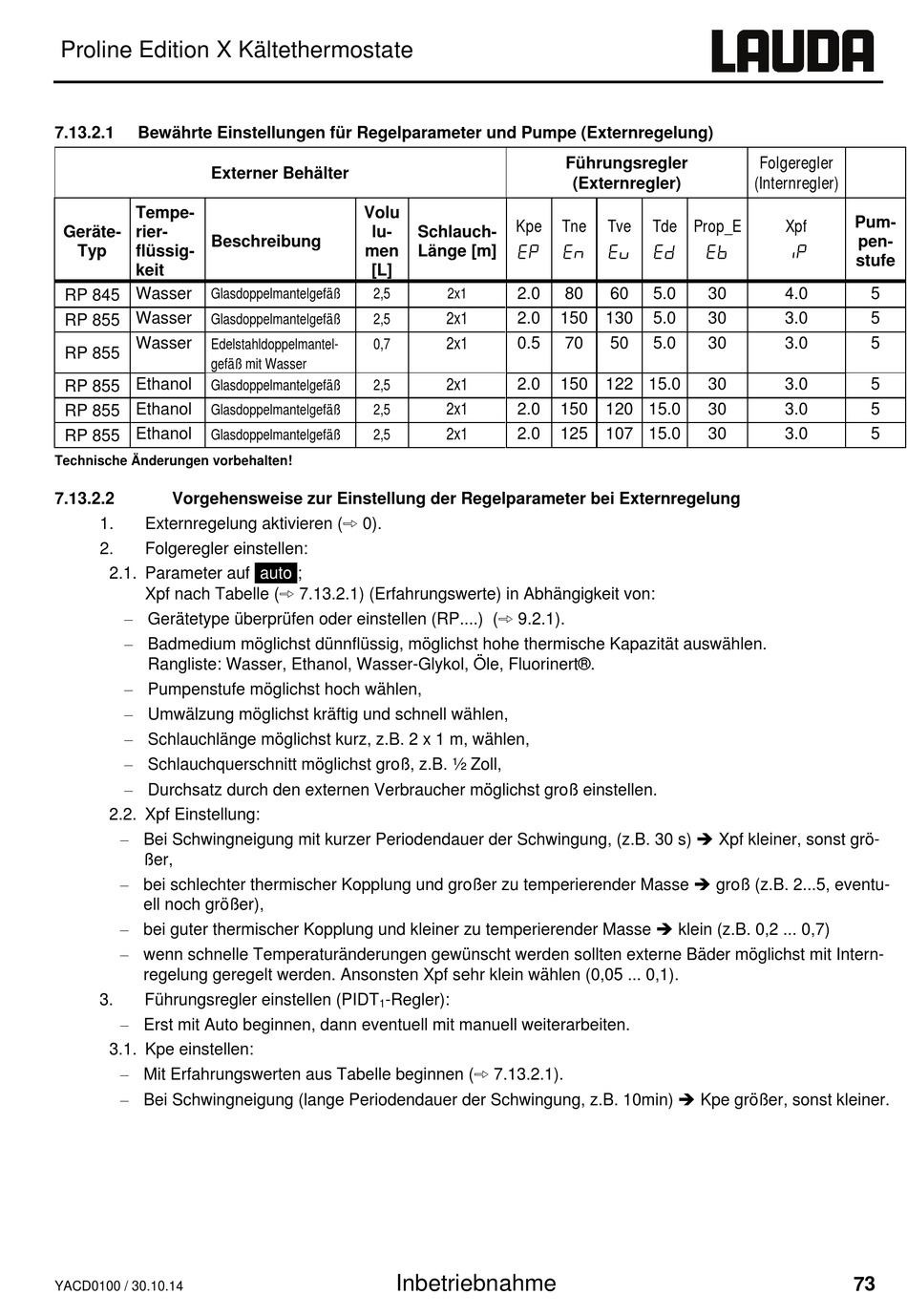

7.13.2.1 Bewährte Einstellungen für Regelparameter und Pumpe (Externregelung)
Externer Behälter
Tempe-
Geräte- rier-
Beschreibung
Typ flüssig-
keit
Glasdoppelmantelgefäß
RP 845 Wasser
Glasdoppelmantelgefäß
RP 855 Wasser
Edelstahldoppelmantel-
Wasser
RP 855
gefäß mit Wasser
Glasdoppelmantelgefäß
RP 855 Ethanol
Glasdoppelmantelgefäß
RP 855 Ethanol
Glasdoppelmantelgefäß
RP 855 Ethanol
Technische Änderungen vorbehalten!
7.13.2.2 Vorgehensweise zur Einstellung der Regelparameter bei Externregelung
1. Externregelung aktivieren ( 0).
2. Folgeregler einstellen:
2.1. Parameter auf
Xpf nach Tabelle ( 7.13.2.1) (Erfahrungswerte) in Abhängigkeit von:
− Gerätetype überprüfen oder einstellen (RP....) ( 9.2.1).
− Badmedium möglichst dünnflüssig, möglichst hohe thermische Kapazität auswählen.
Rangliste: Wasser, Ethanol, Wasser-Glykol, Öle, Fluorinert®.
− Pumpenstufe möglichst hoch wählen,
− Umwälzung möglichst kräftig und schnell wählen,
− Schlauchlänge möglichst kurz, z.B. 2 x 1 m, wählen,
− Schlauchquerschnitt möglichst groß, z.B. ½ Zoll,
− Durchsatz durch den externen Verbraucher möglichst groß einstellen.

2.2. Xpf Einstellung:

− Bei Schwingneigung mit kurzer Periodendauer der Schwingung, (z.B. 30 s)  Xpf kleiner, sonst grö-
ßer,
− bei schlechter thermischer Kopplung und großer zu temperierender Masse  groß (z.B. 2...5, eventu-
ell noch größer),
− bei guter thermischer Kopplung und kleiner zu temperierender Masse  klein (z.B. 0,2 ... 0,7)
− wenn schnelle Temperaturänderungen gewünscht werden sollten externe Bäder möglichst mit Intern-
regelung geregelt werden. Ansonsten Xpf sehr klein wählen (0,05 ... 0,1).
3. Führungsregler einstellen (PIDT
− Erst mit Auto beginnen, dann eventuell mit manuell weiterarbeiten.

3.1. Kpe einstellen:

− Mit Erfahrungswerten aus Tabelle beginnen ( 7.13.2.1).
− Bei Schwingneigung (lange Periodendauer der Schwingung, z.B. 10min)  Kpe größer, sonst kleiner.
YACD0100 / 30.10.14
Volu
lu- Schlauch-
men Länge [m]
[L]
2,5
2,5
0,7
2,5
2,5
2,5
auto ;
-Regler):
1
Inbetriebnahme
Führungsregler
(Externregler)
Kpe Tne Tve
EP En Eu
2x1
2.0 80 60
2x1
2.0 150 130
2x1
0.5 70 50
2x1
2.0 150 122 15.0
2x1
2.0 150 120 15.0
2x1
2.0 125 107 15.0
Folgeregler
(Internregler)
Tde Prop_E Xpf
Ed Eb iP
5.0 30 4.0
5.0 30 3.0
5.0 30 3.0
30 3.0
30 3.0
30 3.0
Pum-
pen-
stufe
5
5
5
5
5
5
