TECHNISCHE EIGENSCHAFTEN
2
UND ABMESSUNGEN
2.1 -TECHNISCHE EIGENSCHAFTEN
Der Heizkessel ALKON ist eine mit Gas betriebene Thermo-
einheit mit Brenner und Vormischung.
Diese Heizkessel entsprechen der Kategorie II
Modell Übersicht:
NUR HEIZUNG
ALKON 09 R 18
ALKON 09 R 24
HEIZUNG + WARMWASSERBEREITUNG
ALKON 09 C 18
ALKON 09 C 24
Die Heizkessel ALKON verfügen über alle vom Gesetz vorge-
sehenen Sicherheits- und Kontrolleinrichtungen und entspre-
chen den folgenden Richtlinien:
- Gasverbrauchseinrichtungen 90/396 EWG
- Wirkungsgrade 92/42 EWG
- Elektromagnetische Verträglichkeit 89/336 EWG
- Niederspannungsrichtlinie 73/23 EWG.
Die Heizkessel der Serie ALKON sind darüber hinaus als
"KONDENSHEIZKESSEL" definiert, im Sinn der Richtlinie 92/
42 Anlage 2 (4 Sterne).

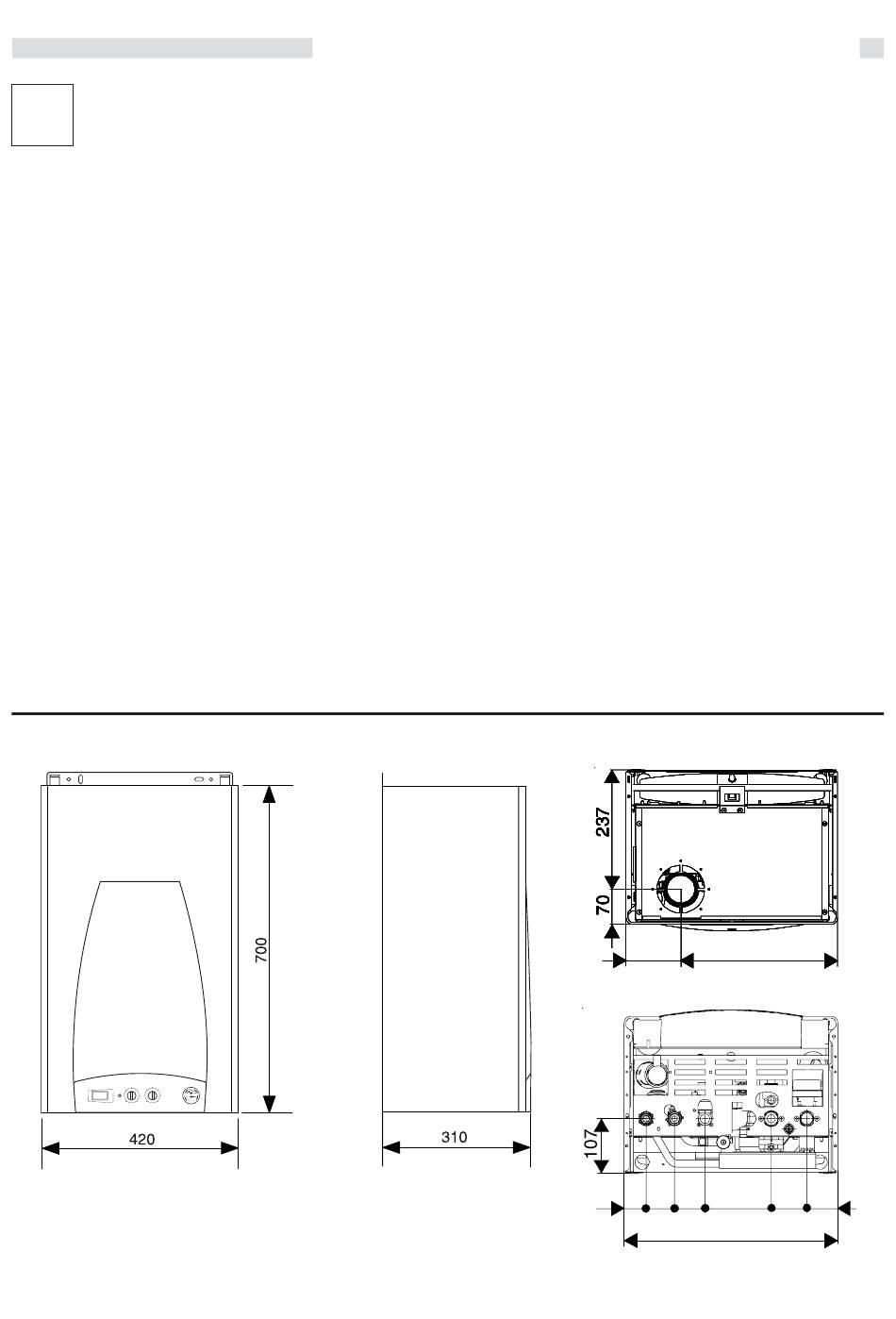

2.2 - ABMESSUNGEN
M - Heizungsvorlauf (3/4")
C - Warmwasserausgang (1/2")
G - Gasanschluss (1/2")
F - Kaltwassereingang (1/2")
R - Heizungsrücklauf (3/4")
Technische Eigenschaften und Abmessungen
.
2ELL3P
with an output of 18
kW;
with an output of 24
kW;
with an output of 18
kW;
with an output of 24
kW;
RC - Füllventil
VS - Sicherheitsventil
Sc - Kondensatablauf
Si - Entleerungshahn
BESCHREIBUNG DER BESTANDTEILE:
•
Aluminium heat exchanger/condenser;
•
Electronic ignition;
•
Flame modulation in function of the absorbed power;
•
Minimum heat output adjustment in CH mode;
•
Electronic adjustment of the ignition ramp;
•
Electronic frost protection mode;
•
Pump overrun function;
•
Pump overrun function
•
Safety thermostat;
•
Flow temperature sensor;
•
Return temperature sensor;
•
DHW temperature sensor (only on the ALKON 09 C mo-
del);
•
Three speed circulating pump with air vent;
•
Expansion vessel;
•
Automatic air vent;
•
Low water pressure switch;
•
Control panel with electrical protection IP X4D;
•
Hydrometer
•
D.H.W. temperature adjusting knob (only for model ALKON
09 "C"); position ECO(nomiser) or position FAST TEMPE-
RATURE INCREASING SYSTEM
•
CH temperature selector switch + summer/winter position;
•
Push button for Reset/Calibration/Diagnostics;
•
Paper wall mounting template for system pipework con-
nections.
43 56 60
Ansicht von oben
311,5
311,5
311,5
311,5
311,5
311,5
311,5
108,5
108,5
108,5
108,5
108,5
108,5
108,5
Ansicht von unten
Sc
Vs
C
F
G
R
Rc
Si
130
70 61
420
M
7
