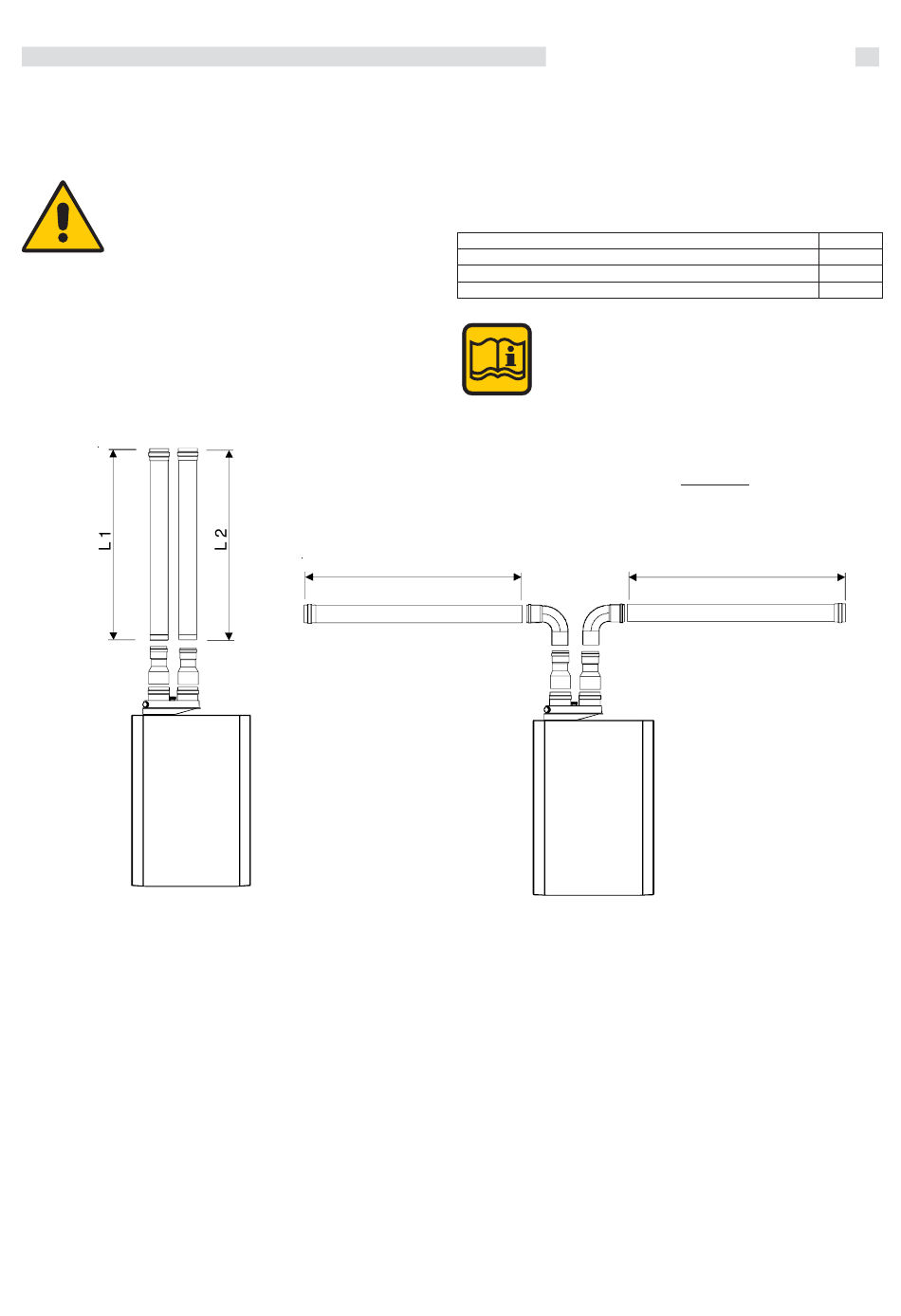

Abgasanlage mit separaten Führungen Ø 60 mm
Die maximal erlaubte Länge der getrennten Rohr in der Hori-
zontalen beträgt 20 Meter.
Hinsichtlich der geraden Länge ist das ohne
Bögen und Saug/Auslass-Endstücken zu ver-
stehen.
Zur Berechnung im Bezug auf die Konfiguration /Bsp.1
oder 2) ist es nötig den Widerstand in Meter im Bezug
auf die verschiedenen Zubehörteile von der max.
erlaubten Länge abzuleiten (siehe Tabelle)
L1
L max = L1+L2 = 20 m
Installations-Anleitungen
Tabelle der Strömungsverluste für die
Abgaszubehörteile Ø 60 mm
Für jede von ihnen leiten Sie die entsprechenden
Verluste pro Meter von der max. erlaubten Länge ab:
- Bogen mit weitem Radius Ø 60
- horizontales Saugendstück Ø 60
- horizontales Auslassendstück Ø 60
- senkrechte Auslassführung Ø 80 + red. Ø 60
Diese Werte beziehen sich auf Abgasführun-
gen mit nicht flexiblen Rohren. Hier original von
UNICAL.
L max = L1+L2 =
2 Bögen mit großem Radius
= 0,8 m
= 1,2 m
= 2,0 m
=
2,8 m
20,0 m -
1,6 m -
18,4 m
L2
27
