Metal detector.(FKS)

(see also "Electrical system")

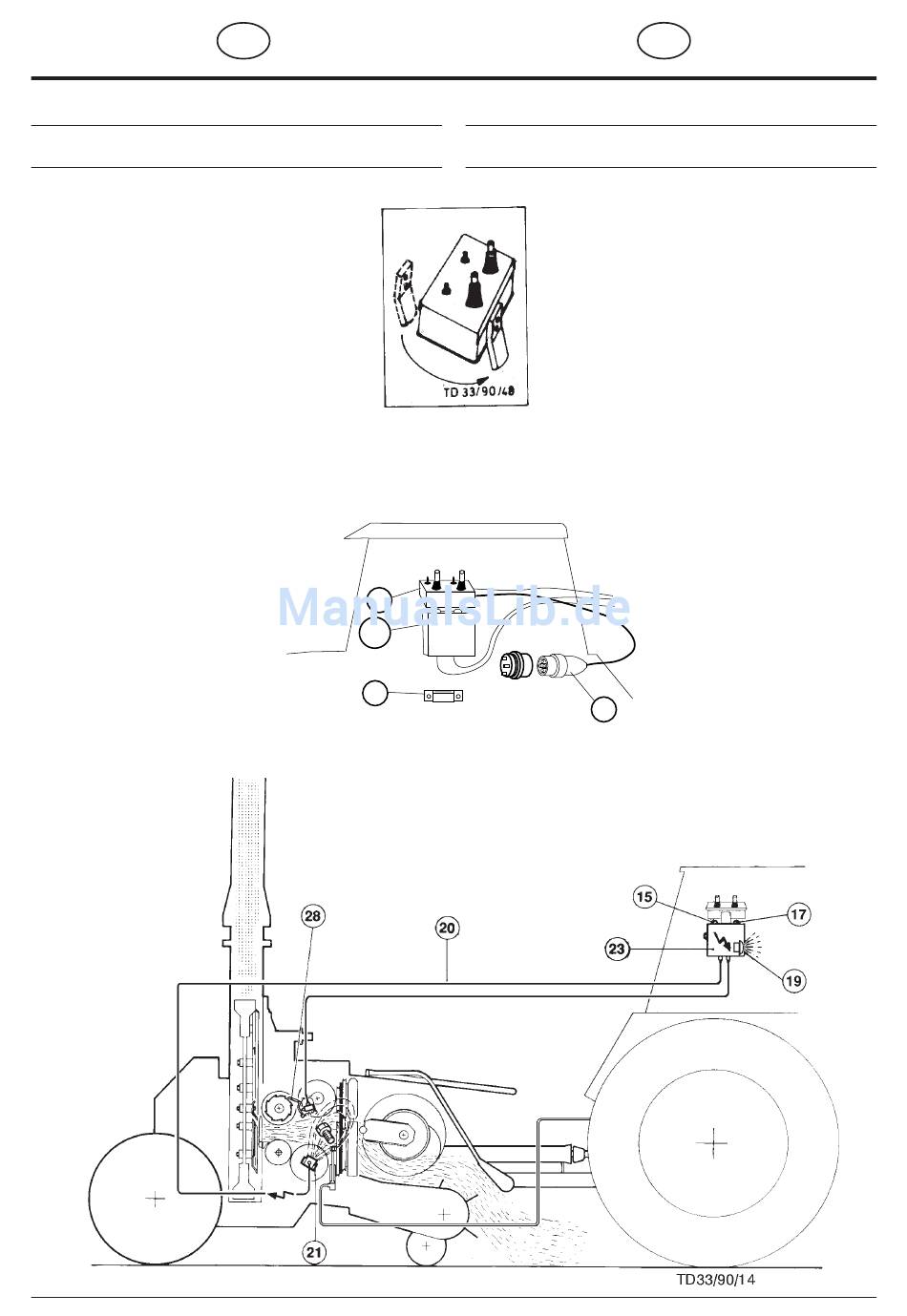

Tractor equipment.
- Checking of the connection (20) of the detector
yoke (21) to the FKS circuit box. (23).
- Install control box and circuit box (5/23) within easy
reach of the driver, with the holder console (3).
- Connect plug (4) of control box to the 4-terminal
socket.
Explanation of function.
On metal detector circuit box (23) there
is a green button (15) for ON and a red
button for CANCELLING.
- When the green button (15) is
pressed, the metal detector is put
into operation or switched off.
- When the system is in operation, the
green control light in the button (15)
is on. In the case of a defect in the
system, this light will fail to come on.
- Whenever the metal detector is
switched on the feed is automatically
blocked.
458 / FREMDKÖRPERSICHERUNG / 9100D/GB
GB
5
23
TD33/90/29
3
Fremdkörpersicherung (FKS)
(siehe auch "Elektrische Anlage")
Schlepperausrüstung
- Überprüfung der Verbindung (20) Detektorjoch
(21) mit FKS - Schaltkasten (23)
- Schaltkasteneinheit (5/23) in Griffnähe des Fahrers
mit der Haltekonsole (3) montieren.
- Stecker (4) vom Schalkasten bei 4-poliger Steckdose
anschließen.
4
14
D
Funktionserklärung
Auf der FKS-Steuerung (23) sind der
EIN Schalter grün (15) und der
Löschtaster rot (17) angebracht.
- Mit dem EIN-Schalter (grün) wird
die Anlage in Betrieb genommen,
bzw. ausgeschaltet (15).
- Bei eingeschalteter Anlage leuchtet
die grüne Kontrollampe im Schalter
(15) auf. Ist eventuell ein Defekt in
der Anlage leuchtet diese Lampe
nicht.
- Gleich nach Inbetriebnahme
schaltet die FKS und sperrt den
Einzug.
