FIRST-TIME CONNECTION TO TRACTOR

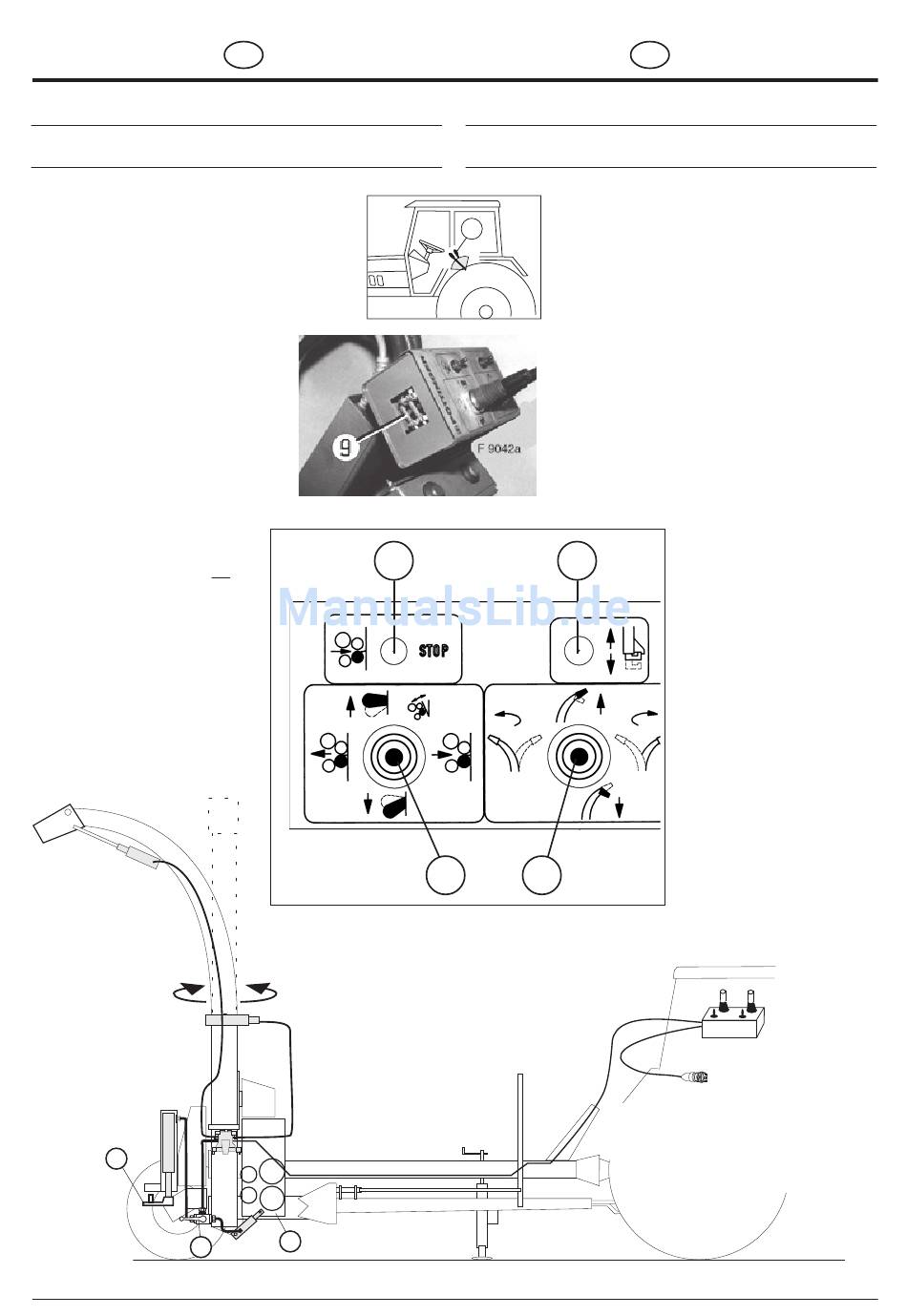

Explanation of control panel
function
- Move lever (ST) to "ON" position and secure.
In so doing, the unit's control block is supplied with oil.
By using a switch on the control panel the relative
hydraulic function takes place.
- system is protected with 16A fuses
(9) in the switch box (5).
Explanation of
functions.
A = pushbutton for feeder stop
B = switch for operating the rear
trailer hitch (7).
Note:
This trailer hitch must not be
used for driving on public roads.
C = push-lock button
• for reversing the feed
• for raising and lowering the
pick-up or maize header.
• for removing the header (6).
D = pushbutton for controlling the
spout and deflector flap
7
8
(458) 9800-D/GB ERSTANBAU
GB
A
6
ERSTANBAU AN DEN SCHLEPPER
Steuerpult Funktionserklärung
ST
- Hebel (ST) vom Steuergerät in Stellung "EIN" bringen
und fixieren.
Dadurch wird der Steuerblock am Gerät mit
Hydrauliköl versorgt.
Durch Betätigung eines Schalters am Steuerpult
wird die entsprechende Hydraulikfunktion ausgeführt.
- Anlage ist über 16 A Sicherungen (9) im Schaltkasten
(5) geschützt .
B
C D
TD33/90/26
- 12 -
D
Funktionserklärung
A = Tastschalter
Einzugstopp
B = Schalter zum Betätigen
der hinteren Anhänge-
vorrichtung (7) .
Achtung!
Diese Anhängevor–
richtung darf nicht auf
öffentlichen
verwendet werden.
C = Tast-Rastschalter
• zum Vor- und Retourlauf
des Einzuges
• zum Heben und Senken
der Pick-up-Trommel od.
des Maiseinzuges.
• zum Abklappen des
Einzugsapparates (6) .
D = Tastschalter für Auswurf-
und Klappenverstellung
für
Straßen
