7
Elektrischer Anschluss / Electrical connection
7
Elektrischer Anschluss
7.1
Beschreibung der Anschlüsse
+UB; +
; ; GND; 0V
;
K1; A; A+
K1; A; A-
K2; B; B+
K2; B; B-
K0; C; R; R+
K0; C; R; R-
xxx
7.2
Ausgangssignale
Signalfolge bei positiver
Drehrichtung, siehe
17
Betriebsspannung
Masseanschluss
Erdungsanschluss
(Gehäuse)
Ausgangssignal
Kanal 1
Ausgangssignal
Kanal 1 invertiert
Ausgangssignal
Kanal 2 (90° versetzt
zu Kanal 1)
Ausgangssignal
Kanal 2 invertiert
Nullimpuls
(Referenzsignal)
Nullimpuls invertiert
Nicht benutzen
Abschnitt
6.
90°
7
Electrical connection
7.1
Terminal significance
+UB; +
; ; GND; 0V
;
K1; A; A+
K1; A; A-
K2; B; B+
K2; B; B-
K0; C; R; R+
K0; C; R; R-
xxx

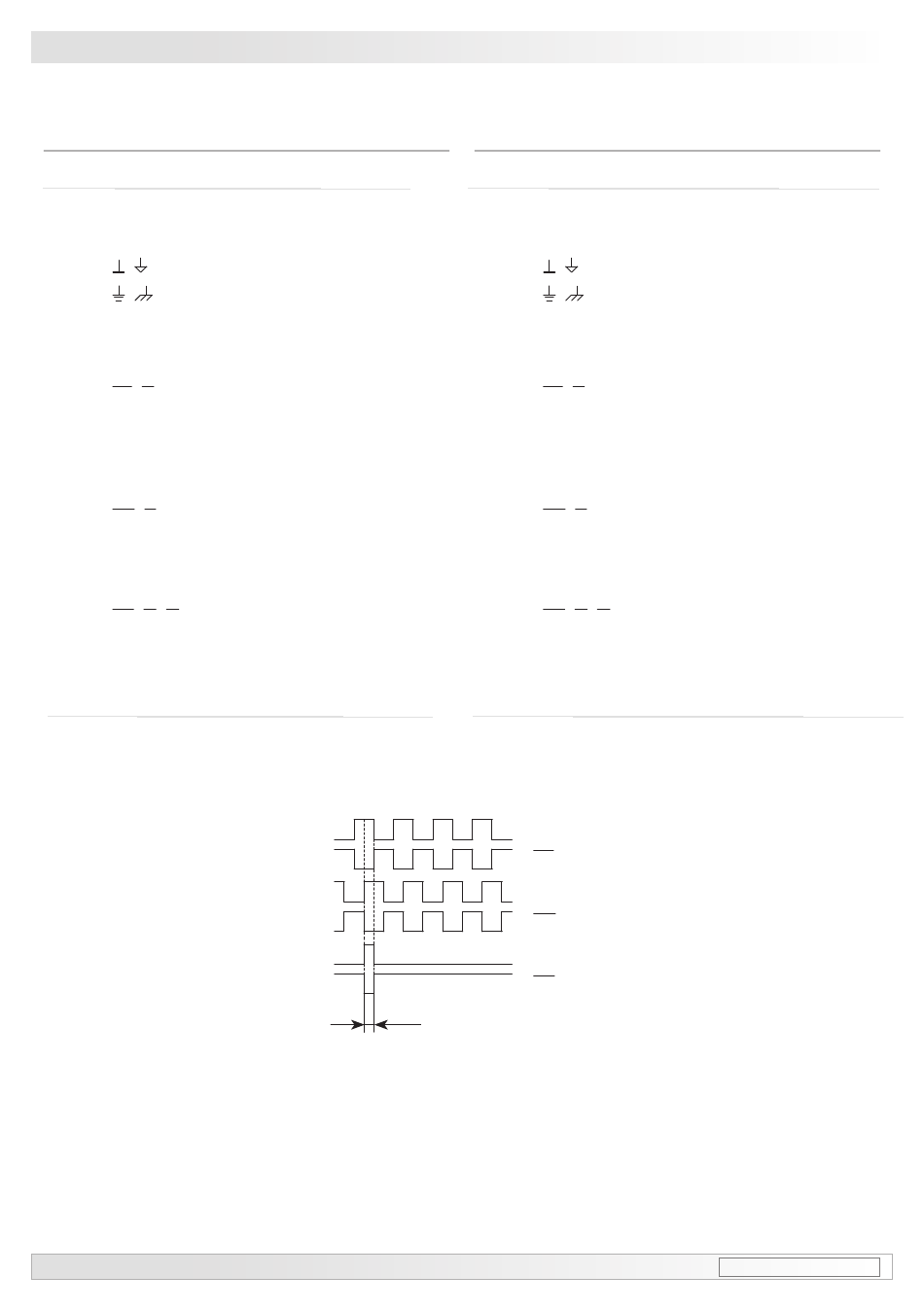

7.2
Output signals
Sequence for positive rotating
direction, see
K1
K1
K2
K2
K0
K0
Baumer_HOG22_II_DE-EN (18A2)
Voltage supply
Ground
Earth ground
(housing)
Output signal
channel 1
Output signal
channel 1 inverted
Output signal
channel 2 (offset by
90° to channel 1)
Output signal
channel 2 inverted
Zero pulse
(reference signal)
Zero pulse inverted
Do not use
section
6.
MB049 - 11114026
