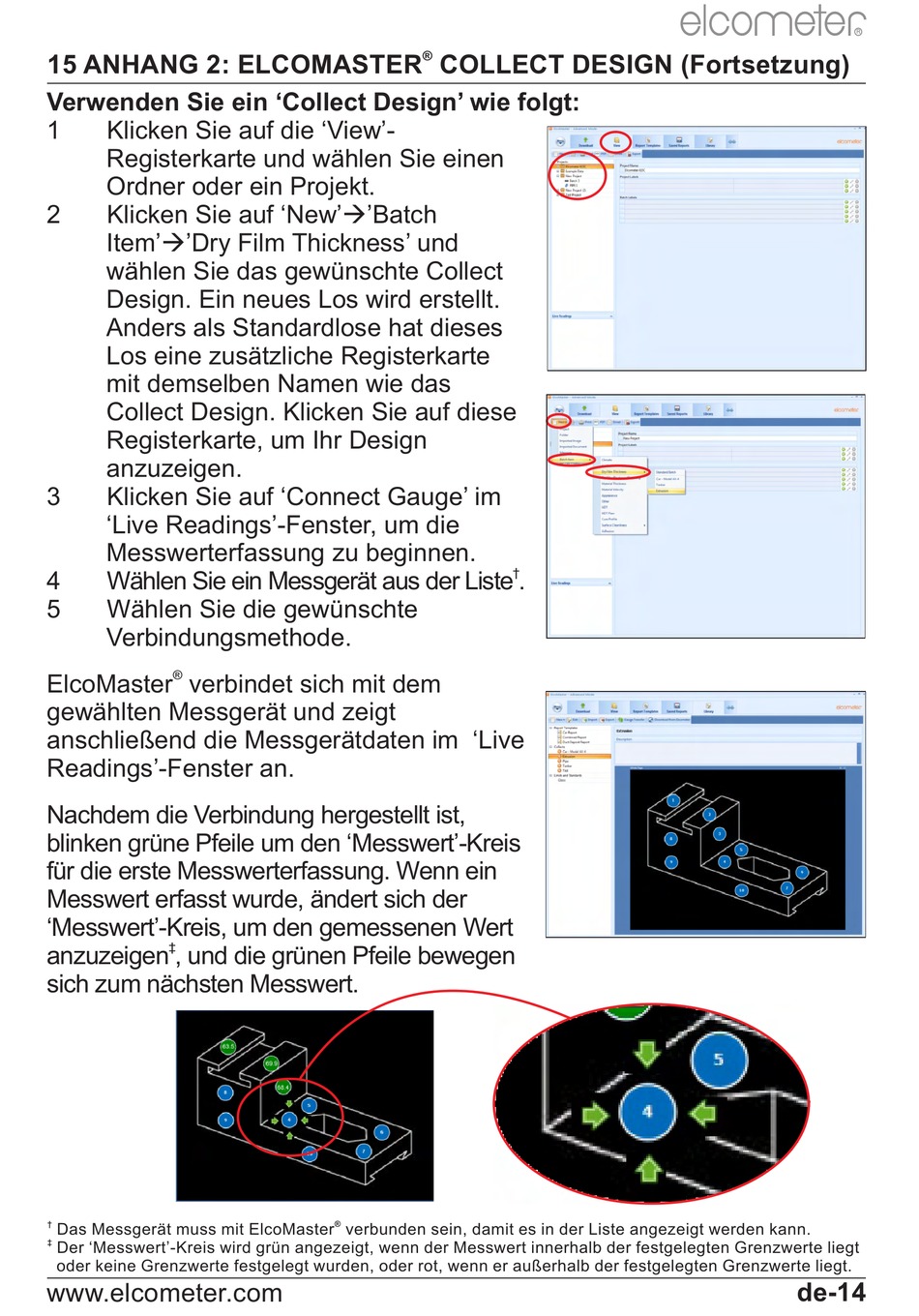

Elcometer 415 Gebrauchsanleitung Seite 47

15 ANHANG 2: ELCOMASTER COLLECT DESIGN (Fortsetzung)
Verwenden Sie ein 'Collect Design' wie folgt:
1 Klicken Sie auf die 'View'-
Registerkarte und wählen Sie einen
Ordner oder ein Projekt.
2 Klicken Sie auf 'New''Batch
Item''Dry Film Thickness' und
wählen Sie das gewünschte Collect
Design. Ein neues Los wird erstellt.
Anders als Standardlose hat dieses
Los eine zusätzliche Registerkarte
mit demselben Namen wie das
Collect Design. Klicken Sie auf diese
Registerkarte, um Ihr Design
anzuzeigen.
3 Klicken Sie auf 'Connect Gauge' im
'Live Readings'-Fenster, um die
Messwerterfassung zu beginnen.
4 Wählen Sie ein Messgerät aus der Liste .
5 Wählen Sie die gewünschte
Verbindungsmethode.
®
ElcoMaster verbindet sich mit dem
gewählten Messgerät und zeigt
anschließend die Messgerätdaten im 'Live
Readings'-Fenster an.
Nachdem die Verbindung hergestellt ist,
blinken grüne Pfeile um den 'Messwert'-Kreis
für die erste Messwerterfassung. Wenn ein
Messwert erfasst wurde, ändert sich der
'Messwert'-Kreis, um den gemessenen Wert
‡
anzuzeigen , und die grünen Pfeile bewegen
sich zum nächsten Messwert.
†
Das Messgerät muss mit ElcoMaster verbunden sein, damit es in der Liste angezeigt werden kann.
‡
Der 'Messwert'-Kreis wird grün angezeigt, wenn der Messwert innerhalb der festgelegten Grenzwerte liegt
oder keine Grenzwerte festgelegt wurden, oder rot, wenn er außerhalb der festgelegten Grenzwerte liegt.
www.elcometer.com
®
®
†
R
de-14
