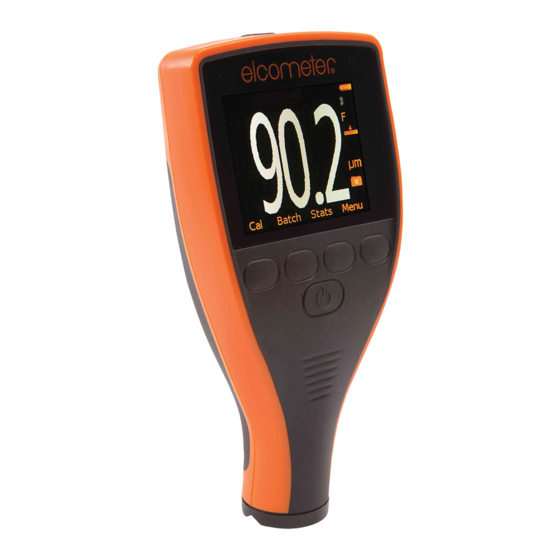

Elcometer 456 Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Elcometer Anleitungen
  4. Messgeräte
  5. 456
  6. Bedienungsanleitung
Elcometer 456 Bedienungsanleitung

Elcometer 456 Bedienungsanleitung

Schichtdickenmessgerät
