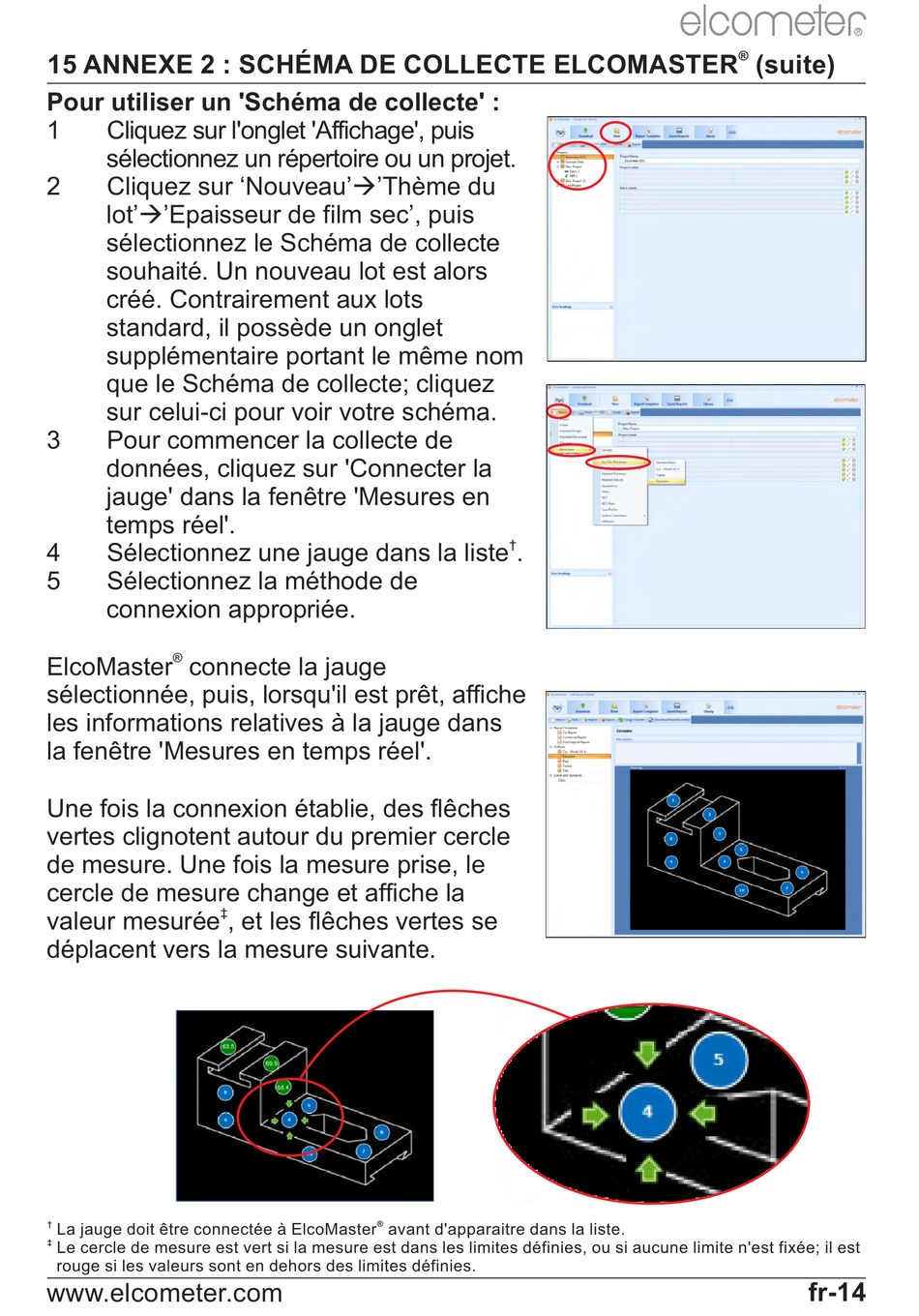

15 ANNEXE 2 : SCHÉMA DE COLLECTE ELCOMASTER (suite)
Pour utiliser un 'Schéma de collecte' :
1 Cliquez sur l'onglet 'Affichage', puis
sélectionnez un répertoire ou un projet.
2 Cliquez sur 'Nouveau''Thème du
lot''Epaisseur de film sec', puis
sélectionnez le Schéma de collecte
souhaité. Un nouveau lot est alors
créé. Contrairement aux lots
standard, il possède un onglet
supplémentaire portant le même nom
que le Schéma de collecte; cliquez
sur celui-ci pour voir votre schéma.
3 Pour commencer la collecte de
données, cliquez sur 'Connecter la
jauge' dans la fenêtre 'Mesures en
temps réel'.
4 Sélectionnez une jauge dans la liste .
5 Sélectionnez la méthode de
connexion appropriée.
®
ElcoMaster connecte la jauge
sélectionnée, puis, lorsqu'il est prêt, affiche
les informations relatives à la jauge dans
la fenêtre 'Mesures en temps réel'.
Une fois la connexion établie, des flêches
vertes clignotent autour du premier cercle
de mesure. Une fois la mesure prise, le
cercle de mesure change et affiche la
‡
valeur mesurée , et les flêches vertes se
déplacent vers la mesure suivante.
†
La jauge doit être connectée à ElcoMaster avant d'apparaitre dans la liste.
‡
Le cercle de mesure est vert si la mesure est dans les limites définies, ou si aucune limite n'est fixée; il est
rouge si les valeurs sont en dehors des limites définies.
