Bedienungsanleitung
D

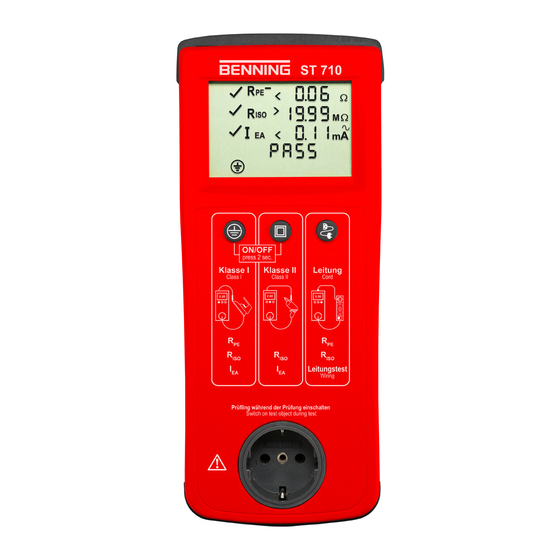

BENNING ST 710 mit Schweizer Steckersystem und
Firmware, Art.-Nr. 050315
Operating manual
BENNING ST 710 with Swiss plug system and
firmware, item no. 050315
Notice d'emploi
F
BENNING ST 710 avec système de connecteurs et
micrologiciel suisses, réf. 050315
Istruzioni d'uso
I
BENNING ST 710 con sistema di spina svizzero e
firmware, n. 050315
R
PE
R
ISO
ON/OFF
press 2 sec.
Klasse I
Klasse II
Class I
Class II
R
PE
R
R
ISO
ISO
I
I
EA
EA
DIN VDE 0701-0702, DGUV V3, ÖVE / ÖNORM E 8701, NEN 3140
Prüfling während der Prüfung einschalten
Switch on test object during test
ST 710
M
A
m
Leitung
Cord
R
PE
R
ISO
Leitungstest
Wiring
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Benning ST 710

Inhaltszusammenfassung für Benning ST 710

  • Seite 1 050315 Notice d’emploi BENNING ST 710 avec système de connecteurs et micrologiciel suisses, réf. 050315 Istruzioni d’uso BENNING ST 710 con sistema di spina svizzero e firmware, n. 050315 ST 710 ON/OFF press 2 sec. Klasse I...
  • Seite 2 Figura 2: Lato superiore strumento Fig. 2: Top side of the device Fig. 2: Bovenaanzicht apparaat Fig. 2: Face supérieure de l'appareil Rys. 2: Górna strona urządzenia Obr. 2: Horní strana přístroje Bild 2: Ovansida BENNING ST 710 07/ 2018...
  • Seite 3 III klasy ochronnej (małe napięcie ochronne) Bild 4: Test av utrustning med skyddsklass II (skyddsisolerad utrustning utan skyddsledare och med åtkomstbara ledande delar) resp. test av utrustning med skyddsklass III (skyddsklenspänning) BENNING ST 710 07/ 2018...
  • Seite 4 Klasse I Klasse II Leitung Class I Class II Cord Leitungstest Wiring DIN VDE 0701-0702, DGUV V3, ÖVE / ÖNORM E 8701, NEN 3140 Prüfling während der Prüfung einschalten Switch on test object during test BENNING ST 710 07/ 2018...
  • Seite 5 Switch on test object during test Bild 7: Batteriewechsel Fig. 7: Battery replacement Fig. 7: Remplacement des piles Obr. 7: Výměna baterií Figura 7: Sostituzione batterie Fig. 7: Vervanging van de batterij. Rys. 7: Wymiana baterii Bild 7: Batteribyte BENNING ST 710 07/ 2018...

  • Seite 6: Inhaltsverzeichnis

    Elektrofachkräfte (EF), befähigte Personen und Elektrotechnisch unterwiesene Personen (EuP) Das BENNING ST 710 ist zur Messung in trockener Umgebung vorgesehen. Es darf nicht in Stromkreisen mit einer höheren Nennspannung als 300 V AC eingesetzt werden (näheres hierzu im Abschnitt 6: Umgebungsbedingungen).

  • Seite 7: Sicherheitshinweise

    Extreme Vorsicht bei Arbeiten um blanke Leiter oder Hauptleitungsträger. Ein  Kontakt mit Leitern kann einen Elektroschock verursachen. Das BENNING ST 710 darf nur in Stromkreisen der Überspannungskategorie II mit max. 300 V Leiter gegen Erde benutzt werden.  Beachten Sie, dass Arbeiten an spannungsführenden Teilen und Anlagen grundsätzlich gefährlich sind.

  • Seite 8: Gerätebeschreibung

    Das BENNING ST 710 führt elektrische Sicherheitsüberprüfungen nach DIN VDE 0701-0702, BGV A3, ÖVE/ ÖNORM E8701 und NEN 3140 aus. Eigenständig überprüft das BENNING ST 710 die Art des angeschlossenen Prüfobjekts und gibt den Benutzer einen Hinweis bei unkorrekter Auswahl der Prüfablaufs [ 2 ... 4 ]: Voreingestellte Grenzwerte und Messergebnisse mit gut/ schlecht Aussage erleichtern die Bewertung der Prüfung.

  • Seite 9: Schutzleiter- Und Berührungsstrom Über Ersatzableitstromverfahren

    PE-Verbindung Prüfen mit dem BENNING ST 710 8.1 Vorbereiten der Prüfung Benutzen und lagern Sie das BENNING ST 710 nur bei den angegebenen Lager- und Arbeits- temperaturbedingungen, vermeiden Sie dauernde Sonneneinstrahlung. Angaben von Nennspannung und Nennstrom auf den Sicherheitsmessleitungen überprü- fen.
  • Seite 10 8.1.1 Ein-, Ausschalten des BENNING ST 710 Durch ein gedrückt halten der Tasten 2 + 3 für ca. 3 Sekunden wird das BENNING ST 710 ein- geschaltet, 2 Signaltöne bestätigen dies. Erneutes drücken der Tasten schaltet das Gerät aus. Das BENNING ST 710 schaltet sich nach ca. 3 Minuten selbstständig ab. (APO, Auto-Power- Off).
  • Seite 11 Sek. bis das Symbol  im Display erscheint. Bewegen Sie die Anschlussleitung des Prüfobjektes über die komplette Länge um eine Schwachstelle oder einen Bruch in der Schutzleiterbahn festzustellen. Das BENNING ST 710 erfasst fortlaufend den aktuel- len Messwert im Display und hinterlegt den Maximalwert im Speicher. Durch erneuten Druck auf die Taste 2 wird die Messung mit vertauschter Polarität durchgeführt.
  • Seite 12 Schutzklasse III  (Schutzkleinspannung) Prüfung von Geräten ohne Schutzleiter und mit berührbaren leitfähigen Teilen. Das Prüfobjekt muss an die Prüfsteckdose 1 des BENNING ST 710 angeschlossen werden. Stellen Sie eine Verbindung zwischen der 4 mm Prüfbuchse 6 und einem Metallteil des Prüfobjekts mittels der Prüfleitung mit Abgreifklemme her.
  • Seite 13 Sek. bis das Symbol  im Display erscheint. Bewegen Sie die Anschlussleitung des Prüfobjektes über die komplette Länge um eine Schwachstelle oder einen Bruch in der Schutzleiterbahn festzustellen. Das BENNING ST 710 erfasst fortlaufend den aktuel- len Messwert im Display und hinterlegt den Maximalwert im Speicher. Durch erneuten Druck auf die Taste 4 wird die Messung mit vertauschter Polarität durchgeführt.

  • Seite 14: Instandhaltung

    So wechseln Sie die Batterie (siehe Bild 7): Schalten Sie das BENNING ST 710 aus. Legen Sie das BENNING ST 710 auf die Frontseite und lösen Sie die Schraube vom Bat- teriedeckel. Heben Sie den Batteriedeckel (im Bereich der Gehäusevertiefungen) vom Unterteil ab.

  • Seite 15: Kalibrierung

    9.4 Kalibrierung BENNING garantiert die Einhaltung der in der Bedienungsanleitung aufgeführten technischen Spezifikationen und Genauigkeitsangaben für das erste Jahr nach dem Auslieferungsdatum. Um die angegebenen Genauigkeiten der Messergebnisse zu erhalten, muss das Gerät regelmäßig durch unseren Werksservice kalibriert werden. Wir empfehlen ein Kalibrierintervall von einem Jahr. Senden Sie hierzu das Gerät an folgende Adresse: Benning Elektrotechnik &...
  • Seite 46 Benning Elektrotechnik & Elektronik GmbH & Co. KG Münsterstraße 135 - 137 D - 46397 Bocholt Phone: +49 (0) 2871 - 93 - 0 • Fax: +49 (0) 2871 - 93 - 429 www.benning.de • E-Mail: duspol@benning.de...
