Vigor2710-Serie - ADSL2/2+ Firewall-Router
4.2 LAN
4.2 LAN
Das Local Area Network (LAN) ist eine Gruppe von Subnetzen, die vom Router
verwaltet und gesteuert werden. Die Netzwerkstruktur hängt davon ab, welche Art von
öffentlichen IP-Adressen Ihnen Ihr ISP zuweist.
4.2.1 LAN-Grundlagen
4.2.1 LAN-Grundlagen
Die grundlegende Funktion des Vigor-Routers ist NAT. Hiermit wird ein privates
Subnetz aufgebaut. Wie bereits erwähnt, kommuniziert der Router über die öffentliche
IP-Adresse mit anderen öffentlichen Hosts im Internet und über die private IP-Adresse
mit lokalen Hosts. NAT hat die Aufgabe, die Pakete von der öffentlichen IP-Adresse auf
private IP-Adressen umzuschreiben und die entsprechenden Pakete zum richtigen Host
und umgekehrt weiterzuleiten. Außerdem verfügt der Vigor-Router über einen
eingebauten DHCP-Server, der jedem lokalen Host private IP-Adressen zuweist. Die

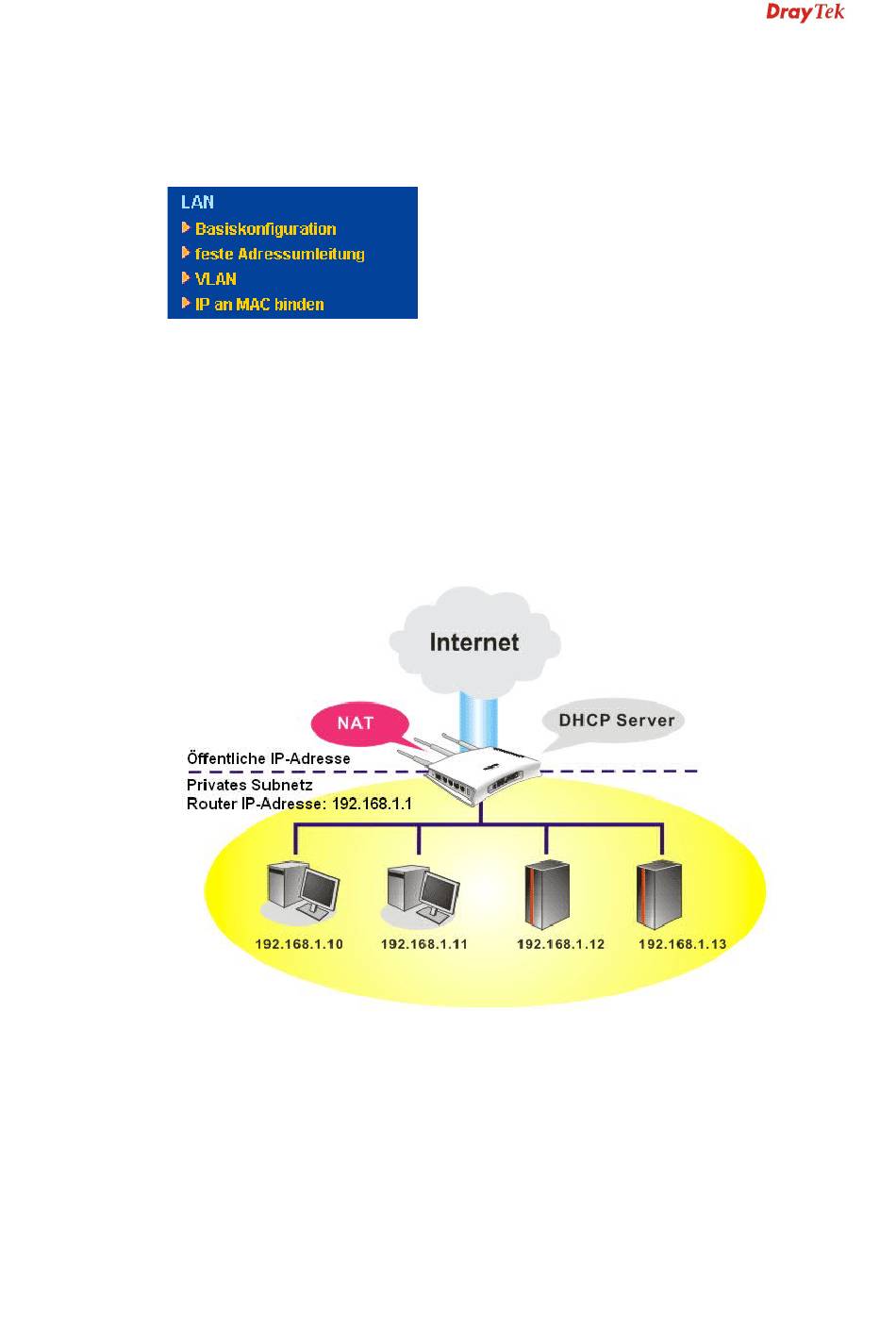

folgende Abbildung dient dem besseren Verständnis:
In einigen Sonderfällen können Sie von Ihrem ISP ein öffentliches IP-Subnetz wie
220.135.240.0/24 erhalten. Dies bedeutet, dass Sie ein öffentliches Subnetz einrichten
können oder ein zweites Subnetz bestimmen können, in dem jeder Host eine öffentliche
IP-Adresse erhält. Als Teil des öffentlichen Subnetzes ist der Vigor-Router für das IP-
Routing verantwortlich, um Hosts im öffentlichen Subnetz zu ermöglichen, mit anderen
öffentlichen Hosts oder Servern zu kommunizieren, die außerhalb liegen. Deswegen
sollte der Router als Gateway für öffentliche Hosts eingerichtet werden.
73
Benutzerhandbuch Vigor2710-Serie
