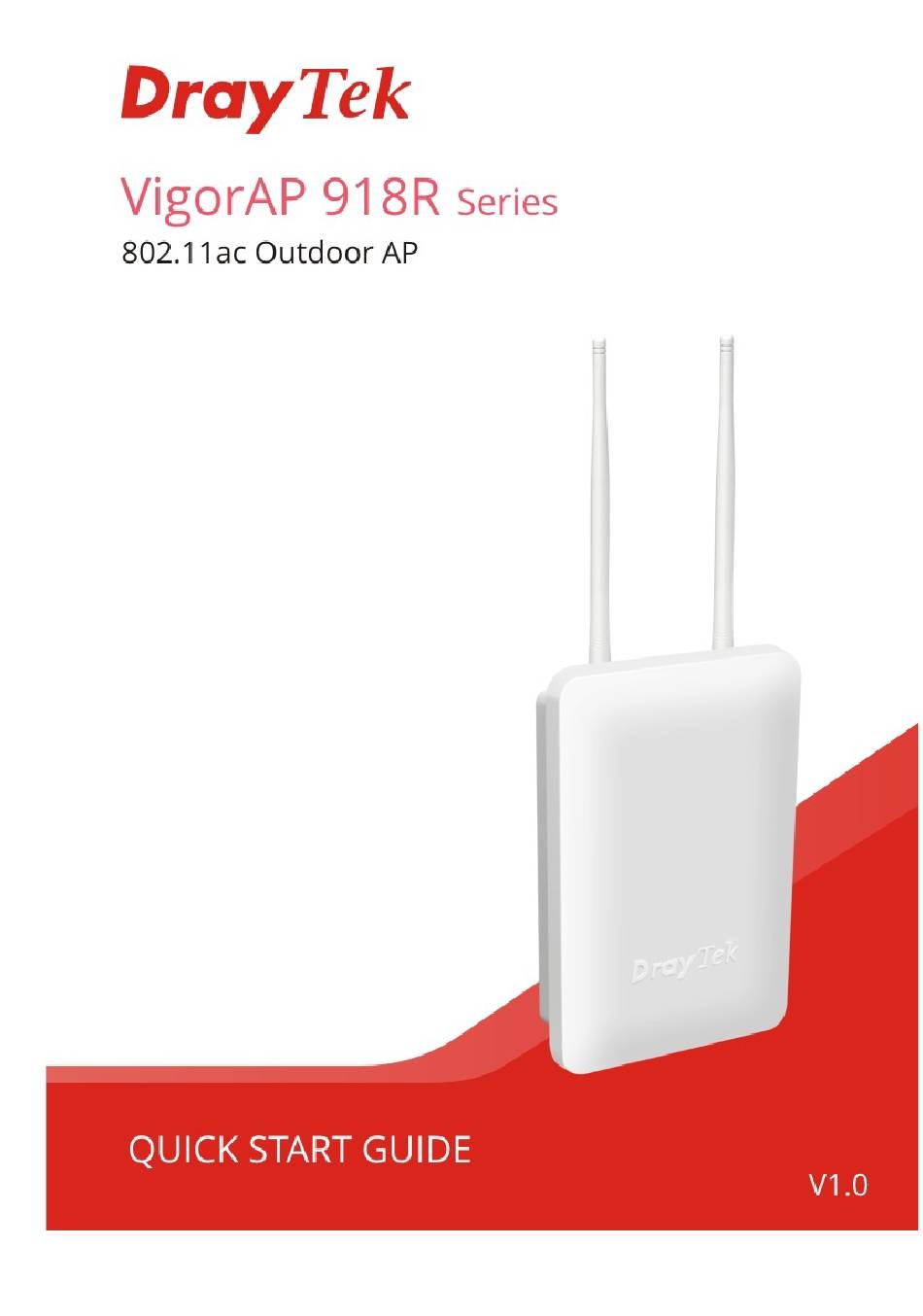

Draytek VigorAP 918R-Serie Schnellstartanleitung

Draytek VigorAP 918R-Serie Schnellstartanleitung

802.11ac outdoor ap
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Draytek VigorAP 918R-Serie

Inhaltszusammenfassung für Draytek VigorAP 918R-Serie

  • Seite 2 DrayTek VigorAP 918R 802.11ac Outdoor-AP Schnellstart-Anleitung Version: 1.0 Firmware-Version: V1.3.0 (Für zukünftige Aktualisierungen besuchen Sie bitte die DrayTek-Webseite) Datum: 9. April 2020
...

  • Seite 3: Informationen Zu Den Eigentumsrechten (Ipr)

    Informationen zu den Eigentumsrechten (IPR) © Alle Rechte vorbehalten. Diese Publikation enthält Informationen, die Urheberrechte urheberrechtlich geschützt sind. Kein Teil darf ohne schriftliche Geneh- migung der Urheberrechtsinhaber reproduziert, übertragen, transkri- biert, in einem Datenerfassungs-System gespeichert oder in eine beliebi- ge Sprache übersetzt werden. Warenzeichen Die folgenden Marken werden in diesem Dokument verwendet: ●...

  • Seite 4: Konformitätserklärung

    Person über eine solche Überarbeitung oder Änderung zu informieren. Konformitätserklärung Hiermit erklärt die DrayTek Corporation, dass die Geräte des Typs VigorAP 918R mit der Richtlinie 2014/53/EU übereinstimmen. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfüg- bar: http://www.draytek.com.tw/ftp/VigorAP 918R/Document/CE/...

  • Seite 5: Fcc Interferenzerklärung

    Regulierungsinformationen FCC Interferenzerklärung Dieses Gerät wurde getestet und entspricht den Grenzwerten für ein digitales Gerät der Klasse B gemäß Teil 15 der FCC-Vorschriften. Diese Grenzwerte sind so ausgelegt, dass sie einen angemesse- nen Schutz gegen schädliche Störungen in einer Wohnanlage bieten. Dieses Gerät erzeugt und ver- wendet Hochfrequenzenergie und kann diese ausstrahlen.
  • Seite 6 Dieser Sender darf nicht gemeinsam mit einer anderen Antenne oder einem anderen Sender aufgestellt werden oder in Verbindung mit diesen betrieben werden. Die Antenne/Sender sollte mindestens 20 cm vom menschlichen Körper entfernt gehalten werden. Weitere Aktualisierungen finden Sie unter www.draytek.com.

  • Seite 7: Inhaltsverzeichnis

    Inhaltsverzeichnis 1. Inhalt des Pakets 2. Beschreibungen der Komponenten 3. Montage des Access Points 3.1 Installation der Antennen 3.2 Anschluss von Ethernet-Kabel(n) Ethernet-Kabel wieder anschließen 3.3 Mastbefestigung - für VigorAP 918RPD 3.4 Mastbefestigung - für VigorAP 918R 3.5 Wandmontage - für VigorAP 918R 3.6 Erdung des Access Points 3.7 Stromversorgung des Access Points 4.

  • Seite 8: Inhalt Des Pakets

    1. Inhalt des Pakets Werfen Sie einen Blick auf den Inhalt des Pakets. Sollte etwas fehlen oder be- schädigt sein, kontaktieren Sie bitte sofort DrayTek oder Ihren Händler. Haupteinheit Antennen Ethernet-Kabel (3M) Schnellstart-Anleitung Erdungskabel und Schrauben Rohrschelle Montagekit (für VigorAP 918RPD)

  • Seite 9: Beschreibungen Der Komponenten

    2. Beschreibungen der Komponenten AP918R AP918RPD Status Erläuterung Das System ist nicht bereit oder ausgefallen. Blin- Das System ist bereit. kend 2,4G / 5G Die drahtlose Funktion ist bereit. Die drahtlose Funktion ist nicht bereit. Blin- Daten werden übertragen (Senden/ kend Empfangen).
  • Seite 10 PoE In Anschluss für den Empfang von Strom von einem anderen Gerät. PoE-Ausgang Steckverbinder zur Stromversorgung eines anderen Ge- räts. (Für D-Modell) Hinweis Aus Sicherheitsgründen sollte der Access Point von Kindern ferngehalten werden.

  • Seite 11: Montage Des Access Points

    3. Montage des Access Points Der VigorAP kann je nach Installationsumgebung an einem Mast montiert wer- den. Dieser Abschnitt führt Sie durch die Installation des VigorAP. Hinweis Aus Gründen der persönlichen Sicherheit sollte dieses Gerät nur von geschultem und qualifiziertem Personal installiert werden.

  • Seite 12: Anschluss Von Ethernet-Kabel(N)

    ● Warnung Öffnen Sie nicht die obere Abdeckung des Geräts. ● Die Installation während eines Gewitters könnte ge- fährlich sein. 3.2 Anschluss von Ethernet-Kabel(n) Beachten Sie die folgenden Schritte zum Anschließen des Ethernet-Kabels und des wasserdichten Kopfes. (Nehmen Sie VigorAP 918RPD als Beispiel). 1.
  • Seite 13 3. Einsetzen des RJ-45-Steckers in den Port. 4. Verwenden Sie einen einstellbaren Schlüssel und ziehen Sie die Gewindesicherungs-Dichtmutter mit einem Drehmoment von 10 kgf-cm an. Hinweis Ziehen Sie das Kabel nicht nach hinten, die Kraft könnte den Stecker brechen.

  • Seite 14: Ethernet-Kabel Wieder Anschließen

    Ethernet-Kabel wieder anschließen 1. Lösen Sie die Gewindesicherungs-Dichtmutter. 2. Lösen Sie die Spannpratze und die Dichtung. 3. Lösen Sie den Körper und die Unterlegscheibe. 4. Entfernen Sie das Kabel. 5. Um das Kabel wieder zu befestigen, gehen Sie in umgekehrter Reihenfolge vor wie oben beschrieben.

  • Seite 15: Mastbefestigung - Für Vigorap 918Rpd

    3.3 Mastbefestigung - für VigorAP 918RPD 1. Finden Sie einen geeigneten Standort für die Installation des Access Points. 2. Wählen Sie einen Befestigungspunkt an einem Mast aus. 3. Befestigen Sie die Montagekit-Baugruppe an der Montageplatte, indem Sie vier Schrauben mit einem Drehmoment von 10 kgf-cm sichern. 4.
  • Seite 16 5. Drücken Sie die Rohrschelle, um sie zum Einspannen des Mastes zu öffnen. ● Hinweis Der Durchmesser für einen Mast soll zwischen 35 mm und 60 mm begrenzt werden.

  • Seite 17: Mastbefestigung - Für Vigorap 918R

    3.4 Mastbefestigung - für VigorAP 918R Finden Sie einen geeigneten Standort für die Installation des Access Points. Wählen Sie einen Befestigungspunkt an einem Mast aus. Führen Sie die Rohrschelle an der Zugangsstelle ein. Drücken Sie die Rohrschelle, um sie zum Einspannen des Mastes zu öffnen.

  • Seite 18: Wandmontage - Für Vigorap 918R

    3.5 Wandmontage - für VigorAP 918R Beachten Sie die folgenden Schritte, um den Access Point an der Wand zu be- festigen. 1. Finden Sie einen geeigneten Standort für die Installation des Access Points. 2. Setzen Sie zwei Ankerstücke an der Wand ein. 3.
  • Seite 19 5. Verbinden Sie den Erdungsstab und den VigorAP mit dem Erdungskabel. Hinweis Bitte wenden Sie sich an einen Elektriker, wenn Sie sich über die Art der erforderlichen Erdung unsicher sind.

  • Seite 20: Stromversorgung Des Access Points

    3.7 Stromversorgung des Access Points Der VigorAP 918R/RPD kann über den PoE-Eingang von einem Inline-Power-In- jector oder einem entsprechend gespeisten Switch-Port mit Strom versorgt werden. Bevor Sie den VigorAP einschalten: ● Achten Sie auf die lokalen und nationalen elektrischen Vorschriften. ●...

  • Seite 22: Anschluss Und Konfiguration

    4. Anschluss und Konfiguration Dieser Abschnitt führt Sie durch die Konfiguration der Einstellungen mit Hilfe eines Webbrowsers. 1. Stellen Sie sicher, dass Ihr PC korrekt an den Access Point angeschlossen ist. 2. Öffnen Sie einen Webbrowser auf Ihrem PC und geben Sie http:// 192.168.1.2 ein.
  • Seite 23 Hinweis Sie können Ihren Computer entweder so einrichten, dass er eine IP-Adresse dynamisch erhält, oder Sie können manuell eine IP-Adresse eingeben, die sich im gleichen Subnetz wie die IP-Adresse des VigorAP 918R befindet. ● Wenn es keinen DHCP-Server im Netzwerk gibt, hat der VigorAP 918R eine IP-Adresse von 192.168.1.2.

  • Seite 24: Als Mesh-Node Verbinden (Im Mesh-Netzwerk)

    VigorAP 918R-Serie über eine Mesh-Root erkennen, um sie als Mesh-Knoten hinzufügen zu können. Als Access Point verbinden Als Access Point muss die VigorAP 918R-Serie an einen Router angeschlossen und im AP (Access Point)-Modus konfiguriert werden. Verbinden Sie den VigorAP mit einem Vigor-Router.
  • Seite 25 Konfigurieren Sie den VigorAP. ❸ (a) Öffnen Sie zunächst einen Webbrowser auf Ihrem PC und geben Sie https://192.168.1.2 ein. Es öffnet sich ein Pop-up-Fenster, in dem Sie nach Benutzername und Passwort gefragt werden. (b) Nachdem Sie auf Anmeldung geklickt haben, erscheint der Schnell- start-Assistent für die Konfiguration der drahtlosen Einstellungen wie folgt.
  • Seite 26 (c) Folgen Sie den Schritten auf dem Bildschirm, um die Netzwerkverbindung abzuschliessen.

  • Seite 27: Kundenservice

    5. Kundenservice Wenn das Gerät trotz mehrerer Versuche nicht richtig funktioniert, wenden Sie sich bitte sofort an Ihren Händler/DrayTek, um weitere Hilfe zu erhalten. Bei Fragen wenden Sie sich bitte per E-Mail an "support@draytek.de". Produkt registrieren Die Web-Registrierung wird bevorzugt. Sie können Ihr Vigor-Gerät über http:// www.draytek.com registrieren.
