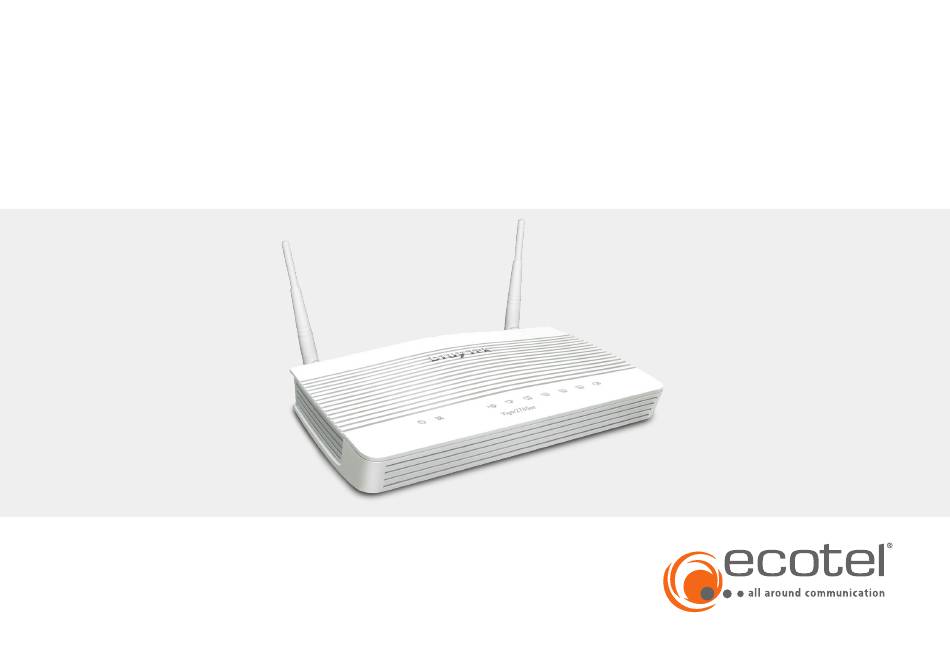

- Seite 1 Einrichtungs-/Installationsanleitung DrayTek Vigor2765 / DrayTek Vigor2765ac © ecotel communication ag • Versionsnr.: 1.0; Stand: Mai 2019...

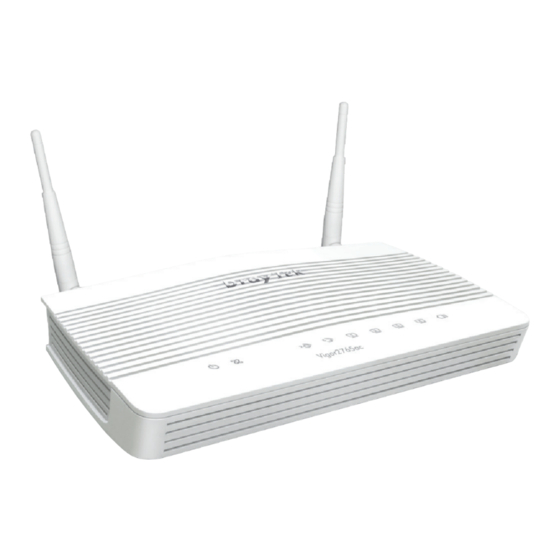

- Seite 2 Herzlich willkommen! Vielen Dank, dass Sie sich für ein ecotel ADSL/VDSL-Produkt entschieden haben. Der DrayTek Vigor2765/2765ac ist ein leistungsstarker ADSL/VDSL-Router und ermöglicht den Zugang zum öffentlichen Internet. Die vorliegende Installationsanleitung führt Sie durch die wichtigsten Schritte der Installation. Lieferumfang DrayTek Vigor2765/2765ac...
-
Seite 3: Sicherheitshinweise
Das Gerät sollte nie in einem feuchten Raum aufgestellt und in Betrieb genommen werden • Das Gerät sollte nicht in unmittelbarer Nähe von anderen Geräten aufgestellt werden, die denselben Frequenzbereich nutzen wie der DSL-Anschluss (z.B. Powerline-Adapter und Supervectoring 35b) • Vermeiden Sie direkte Sonneneinstrahlung Netzwerkkabel WLAN-Antennen Nur bei Variante DrayTek Vigor2765ac... - Seite 4 Übersicht der LED und Anschlüsse Geräteansicht oben...
- Seite 5 (2,4 GHz oder 5 GHz) WLAN ist deaktiviert (2,4 GHz oder 5 GHz) LAN 1-4 Ethernet-LAN-Verbindung ist hergestellt blinkend Daten werden empfangen oder gesendet Keine Ethernet-LAN-Verbindung / Kein Netzwerkgerät angeschlossen (Hinweis: Schnittstellen nicht konfiguriert) WLAN nur bei Variante DrayTek Vigor2765ac...
- Seite 6 Anschlüsse DrayTek Vigor2765/2765ac Geräteansicht hinten...
- Seite 7 ADSL2+ und VDSL2-Schnittstelle Netzschalter des Gerätes Anschluss für ein 12V-Netzteil Buchse zur Speisung des Gerätes über das externe Netzteil WLAN nur bei Variante DrayTek Vigor2765ac WLAN ist bei der Variante DrayTek Vigor2765ac immer aktiviert und kann nicht über die WLAN-Taste deaktiviert werden...
-
Seite 8: Installation
»Technisches Anschreiben« Hinweis: Falls Sie bereits einen DSL-Anschluss haben, entfernen Sie zunächst das alte Modem / den alten Router, das alte Netzteil, die alten Kabel und ggf. den Splitter bevor Sie den DrayTek Vigor2765/2765ac anschließen. WLAN-Antennen nur bei Variante DrayTek Vigor2765ac... - Seite 9 1. Stromversorgung Nehmen Sie das Kabelende des Netzteils und stecken Sie es in die mit »PWR« beschriftete Buchse des DrayTek Vigor2765/2765ac. Anschließend stecken Sie das Netzteil in eine 230V-Steckdose. → Steckdose 230V Netzteil PWR-Buchse Schalten Sie das Gerät ein. Die Power-LED blinkt nun grün.
- Seite 10 2. DSL-Installation Nehmen Sie das DSL-Kabel (RJ45 → TAE) und stecken den RJ45-Stecker in die mit »DSL« beschriftete Buchse Ihres DrayTek Vigor2765/2765ac. Verbinden Sie das andere Ende des Kabels (TAE-Stecker) mit der F-Buchse der TAE-Dose. TAE-Dose TAE-Stecker DSL-Kabel Die DSL-LED beginnt orange zu blinken, die DSL-Synchronisierung wird durchgeführt. Nach einer Weile...
- Seite 11 3. Anschluss eines IP-Endgerätes Der DrayTek Vigor2765/2765ac ermöglicht den gleichzeitigen Anschluss von bis zu vier IP-Endgeräten (z.B. PC) über Netzwerkkabel. Dazu verbinden Sie die Endgeräte über ein Netzwerkkabel mit den als »P 4/3/2/1« gekennzeichneten Ethernet-Buchsen. Die Variante DrayTek Vigor2765ac ermöglicht zusätzlich die Verbindung von IP-Endgeräten mittels WLAN.
- Seite 12 ecotel communication ag Prinzenallee 11 40549 Düsseldorf 0211-55 007-0 0211-55 007-222 info@ecotel.de ecotel.de...
