3

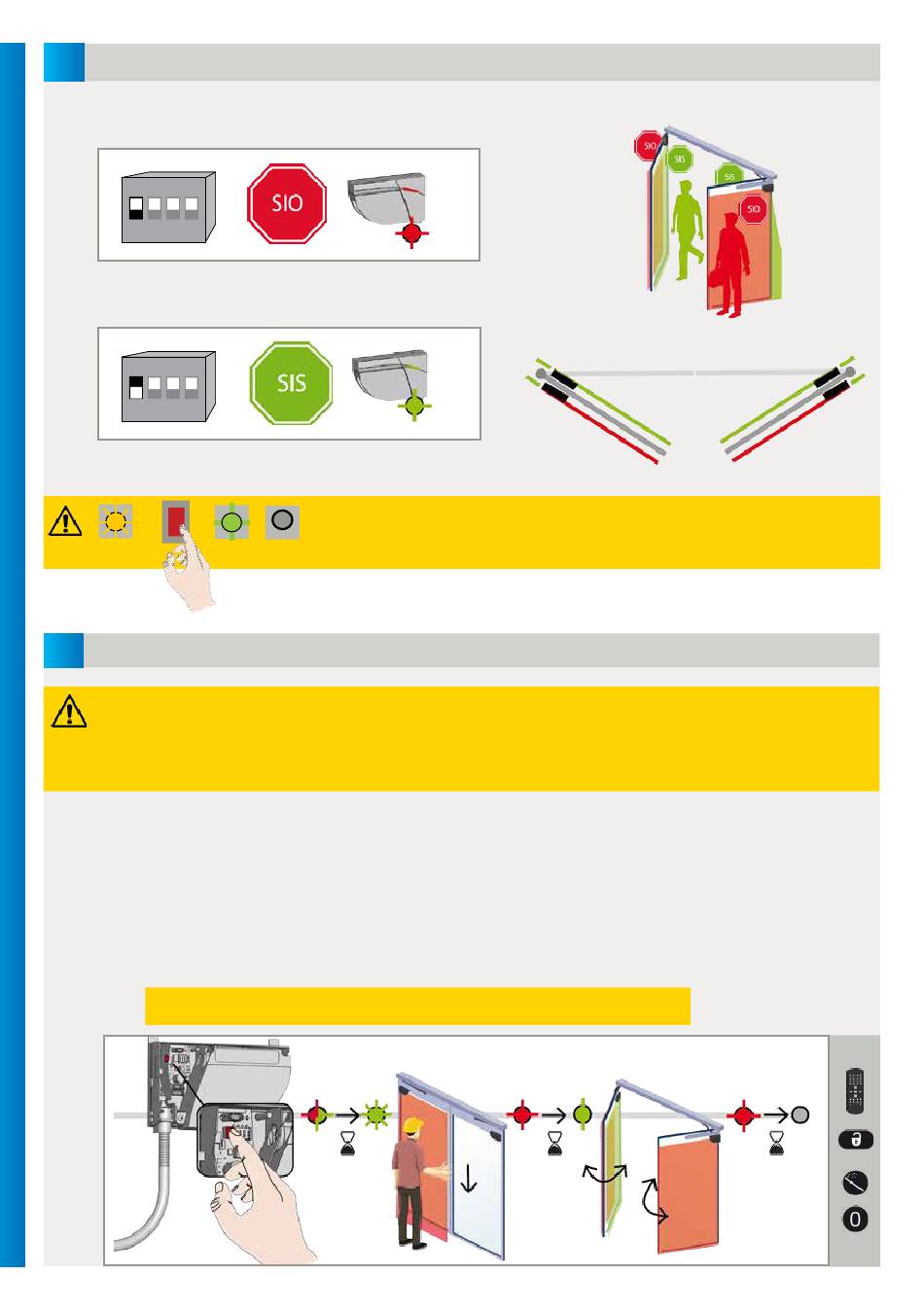

DIP-SCHALTER 1
Stellen Sie sicher, dass die Einstellung des DIP-Schalters 1 auf allen Modulen entsprechend
der jeweiligen Türseite korrekt ist.
ON
ON
1 2 3 4
RELAIS 1: SIO-Signal (Sicherheit Öffnen)
OFF
ON
1 2 3 4
RELAIS 2: SIS-Signal (Sicherheit Schließen mit Reversierung)
ORANGE
GRÜN
4
EINLERNEN
Vor dem Einlernen sicherstellen, daß:
- die Tür geschlossen ist (den Service-Modus einschalten falls notwendig, siehe Seite 9).
- beide Relais mit der Türsteuerung und das Türverbindungskabel BS/BGS zwischen beiden Modulen verkabelt sind.
- das Erfassungsfeld frei von starkem Regen, Nebel, Schneefall und sonstigen beweglichen Objekten oder Personen ist.
- der Laserfensterschutz entfernt wurde
1.
Um das Einlernen zu starten, drücken Sie kurz den Drucktaster des Master*-Moduls. Die LED blinkt zunächst
rot-grün. Wird der Sensor an einer Doppeldrehflügeltür installiert, muss dies für das zweite Master-Modul
ebenfalls durchgeführt werden.
2.
Warten Sie ab bis die LED grün blinkt. Stellen Sie sich vor die Tür und strecken Sie Ihren Arm aus. Bewegen Sie
Ihren Arm entlang der Schließkante von oben nach unten, um die Grenze des Erfassungsbereichs festzulegen.
Während die Breite der Türflügel berechnet wird, blinkt die LED rot.
3.
Wenn die LED wieder grün blinkt, lösen Sie eine Öffnung der Tür aus, damit der Sensor seine Umgebung
einlernen kann. Achten Sie darauf, sich außerhalb des Erfassungsbereichs aufzuhalten. Während des Schließens
der Tür blinkt die LED rot.
4.
Sobald die Tür wieder vollständig geschlossen und die LED aus ist, ist das Einlernen abgeschlossen.
Ein Modul das mit der DCU verbunden ist wird automatisch zum Master.
Das Modul das mit dem Master verbunden wird, wird automatisch zum Slave.
1.
MASTER
8
Wenn ein DIP-Schalter geändert wurde, blinkt die LED orange. Betätigen Sie den
Drucktaster länger als 3 Sekunden um die Einstellung zu bestätigen.
X
Anschließend wird durch grünes Blinken (x) die Anzahl der angeschlossenen
AUS
Module angezeigt.
2.
< 1 sec.
R2
R2
R2
R1
3.
R2
R2
R2
R1
4.
