GEZE GC 342 Bedienungsanleitung Seite 5

5

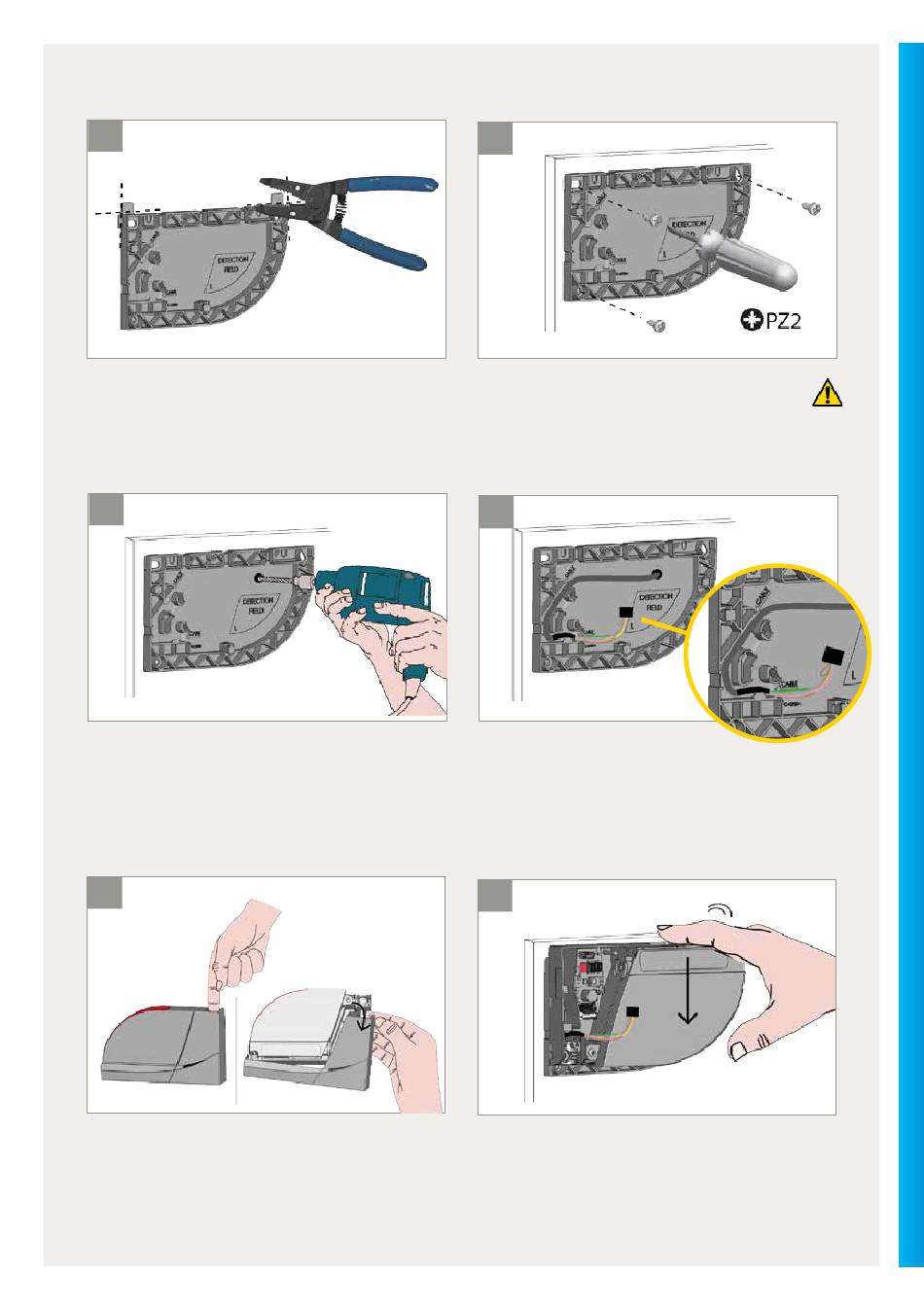

Entfernen Sie die Abstandshalter von der
Montageplatte.
7
Ø 10 mm
Bohren Sie mit einem 10-mm-Bohrer durch
die Montageplatten und die Tür, um das
Türverbindungskabel BS/BGS durchführen zu können.
Entgraten Sie die Bohrung mit Schleifpapier.
9
Entfernen Sie die Abdeckung vom Sensor:
Fassen Sie hierzu in das Loch und klappen Sie die
Abdeckung nach oben weg.
6
Befestigen Sie die 3 Schrauben mit einem PZ2-
Schraubendreher. Die Montageplatte muss fest
angeschraubt werden!
8
Führen Sie das Türverbindungskabel BS/BGS durch
die Bohrung.Legen Sie das Kabel in die Aussparung
auf der Montageplatte und stellen Sie sicher, dass es
fest sitzt.
10
Führen Sie das Kabel durch das Loch auf der
Sensorrückseite und befestigen Sie den Sensor auf die
Montageplatte, indem Sie ihn nach unten schieben.
5
