- Seite 1 Absicherungssensor DE Montage- und Bedienungsanleitung GC 342 167390-02 47.0159 / V2 - 03.18...
-
Seite 2: Inhaltsverzeichnis
Absicherungssensor GC 342 Inhaltsverzeichnis Symbole und Darstellungsmittel ..............3 Revisionen und Gültigkeit ................3 Produkthaftung ....................3 Mitgeltende Dokumente ..................3 Montagehinweise ...................4 Sicherheit ....................4 Bestimmungsgemäße Verwendung ................4 Sicherheitshinweise ......................4 Sicherheitsbewusstes Arbeiten ..................5 Umweltbewusstes Arbeiten ..................5 Beschreibung ...................6 Lieferumfang ...................7 Montage ....................8 Anschluss an Türsteuerung ...............12 Beschreibung LED-Anzeigen ............13 Parametrierung ..................14 DIP-Schalter 1 ........................ -
Seite 3: Symbole Und Darstellungsmittel
Produkte sind die in dieser Broschüre enthaltenen Informationen (Produktinformationen und bestimmungsgemäße Verwendung, Fehlge- brauch, Produktleistung, Produktwartung, Informations- und Instruktions- pflichten) zu beachten. Die Nichtbeachtung entbindet den Hersteller von seiner Haftungspflicht. Mitgeltende Dokumente Ergänzende Informationen in Verbindung mit GEZE-Antrieben finden Sie in den jeweiligen Anschlussplänen. -
Seite 4: Montagehinweise
à Sicherstellen, dass die Haube der Türsteuerung richtig angebracht und geerdet ist. à Eigenmächtige Änderungen an der Anlage schließen jede Haftung von GEZE für resultierende Schäden aus und die Zulassung für den Einsatz in Flucht- und Rettungswegen erlischt. à Bei Kombination mit Fremdfabrikaten übernimmt GEZE keine Gewähr-... -
Seite 5: Sicherheitsbewusstes Arbeiten
Absicherungssensor GC 342 Sicherheit à Für Reparatur- und Wartungsarbeiten dürfen nur GEZE-Originalteile verwendet werden. à Den neuesten Stand von Richtlinien, Normen und länderspezifischen Vorschriften beachten, insbesondere: à ASR A1.7 „Türen und Tore“ à DIN 18650 „Schlösser und Beschläge – Automatische Türsysteme“... -
Seite 6: Beschreibung

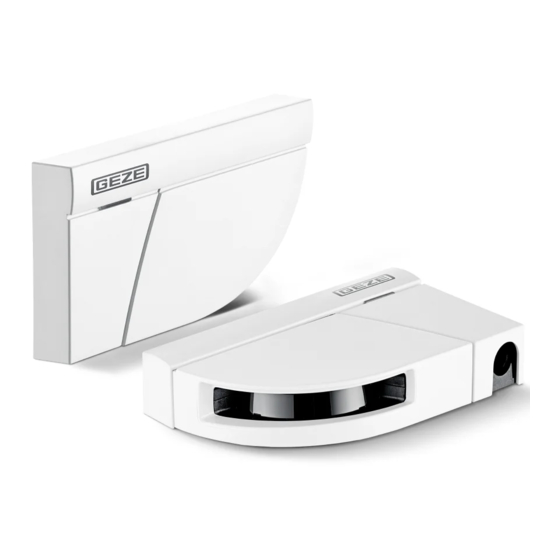

Beschreibung Absicherungssensor GC 342 Beschreibung Der GC 342 ist ein Absicherungssensor basierend auf Lasertechnologie für automatische Drehflügeltüren. Um das drehende Türblatt und den Finger- schutzbereich abzusichern, muss jeweils ein Modul in der oberen Ecke auf beiden Seiten des Türblatts montiert werden. Variante GC 342 Kit GC 342 Links GC 342 Rechts... -
Seite 7: Lieferumfang
Absicherungssensor GC 342 Lieferumfang Lieferumfang Abdeckung Laserfensterschutz Fixierschraube Türverbindungskabel BS/BGS Laserkopf Türübergangskabel Laserfenster DIP-Schalter Winkeleinstellschraube Hauptstecker Zugentlastung Master-Slave Stecker Endstück und Schrauben Drucktaster Wellschlauch Montageplatte Verschlusskappe Abstandshalter... -
Seite 8: Montage
Montage Absicherungssensor GC 342 Montage Vor dem Anbringen der Montageplatte sicherstellen, dass der Sensor die Türbewegung nicht behindert. Falls der Sensor nicht korrekt positioniert ist, kann er beim Öffnen der Tür zerdrückt werden. Für eine optimale Absicherung ein Modul auf jeder Türseite installieren und beide Module anhand eines Türverbindungskabels BS/BGS miteinander verbinden. - Seite 9 Absicherungssensor GC 342 Montage > 5 mm Ø 2 mm...
- Seite 10 Montage Absicherungssensor GC 342 Ø 10 mm Türverbindungskabel BS/BGS...
- Seite 11 Absicherungssensor GC 342 Montage...
-
Seite 12: Anschluss An Türsteuerung
Anschluss an Türsteuerung Absicherungssensor GC 342 Anschluss an Türsteuerung Wellenschlauch mit Endstück befestigen PZ1 / PZ2... -
Seite 13: Beschreibung Led-Anzeigen
à Für Konformität mit EN 16005 und DIN 18650 muss der Testausgang der Türsteuerung verkabelt sein und der Sensor getestet werden. à Der Sensor wird mit GND getestet. Beim Anschluss an einen GEZE Powerturn ECO-Modus deaktivieren. Beschreibung LED-Anzeigen SIO aktiv LED blinkt lansam SIS bzw. -
Seite 14: Parametrierung
Parametrierung Absicherungssensor GC 342 Parametrierung Die Parametrierung erfolgt mit den DIP-Schaltern. DIP-Schalter ändern. Die LED blinkt orange. Einstellung bestätigen Drucktaster länger als 3 s betätigen. > 3 s Die LED zeigt durch grünes Blinken (x-mal) die Anzahl der angeschlossenen Module an. 8. - Seite 15 Absicherungssensor GC 342 Parametrierung...
-
Seite 16: Dip-Schalter 2-4
Parametrierung Absicherungssensor GC 342 DIP-Schalter 2–4 Parameter Schalterstellung DIP 2 Umgebung Standard schwierig Auf „schwierig“ schalten, wenn die Umgebung unerwünschte Erfassun- gen verursacht (min. Objektgröße, Immunität und Grauzonen werden erhöht) DIP 3 Hintergrund Auf „aus“ schalten, wenn es keinen Hintergrund gibt (Glasboden, Fuß- gängerbrücke...) DIP 4 Fingerschutz an *) -
Seite 17: Einlernen
Absicherungssensor GC 342 Einlernen Einlernen Der Servicemodus deaktiviert die Absicherungserfassung des Sensors für 15 Minuten und kann bei der Installation, dem mecha- nischen Einlernen des Antriebs oder bei Wartungsarbeiten nützlich sein. Drucktaster lange gedrückt halten. Der Servicemodus ist für 15 Minuten aktiviert. Drucktaster erneut lange gedrückt halten. -
Seite 18: Voraussetzungen
Einlernen Absicherungssensor GC 342 Voraussetzungen à Türsteuerung wurde vollständig konfiguriert à Glasflächen in der Nähe der Tür wurden abgedeckt à Tür ist geschlossen (ggf. Servicemodus einschalten) à Beide Sensoren nach Anleitung verkabelt à Türverbindungskabel BS/BGS ist zwischen beiden Modulen verkabelt à Erfassungsfeld ist frei von starkem Regen, Nebel, Schneefall und sonsti- gen beweglichen Objekten oder Personen à... - Seite 19 Absicherungssensor GC 342 Einlernen Umgebung einlernen Wenn die LED grün blinkt: Öffnen der Tür auslösen. Der Sensor lernt seine Umgebung ein. Nicht in den Erfassungsbereich treten. Während des Schließens der Tür blinkt die LED rot. Das Einlernen ist abgeschlossen, wenn die Tür vollständig geschlossen und die LED aus ist.
-
Seite 20: Test Und Einstellungen
Einlernen Absicherungssensor GC 342 Test und Einstellungen Korrekte Positionierung der Erfassungsfelder prüfen Prüfkörper in den Erfassungsbe- reich stellen. Die Tür schwingt bis zum Prüfkör- per, ohne diesen zu berühren und schließt dann wieder. Prüfkörper an das Türblatt stellen. Die Tür fährt nicht los. 30 cm 20 cm Falls erforderlich den Neigungswin- kel des Sensors einstellen:... -
Seite 21: Letzte Schritte
Absicherungssensor GC 342 Letzte Schritte Letzte Schritte Abdeckung auf den Sensor setzen, beginnend mit der schmalen Seite. Ggf. fest zudrücken. click Sensor erneut öffnen: Schraubendreher in die Aussparung unten am Sen- sor stecken und nach oben ziehen. click... -
Seite 22: Gc 342 Mit Fernbedienung Einstellen (Optional)
11. 1 Anwendung der Fernbedienung 11.1.1 Zugangscode eingeben GEZE empfiehlt, einen unterschiedlichen Zugangscode für jedes Modul zu wählen. So wird vermieden, dass die Parameter von beiden Modulen gleich- zeitig geändert werden. Nach dem Ent- Falls nach dem Entriegeln die rote... -
Seite 23: Einen Oder Mehrere Parameter Einstellen
Absicherungssensor GC 342 GC 342 mit Fernbedienung einstellen (optional) 11.1.4 Einen oder mehrere Parameter einstellen 11.1.5 Einen Wert prüfen x = Anzahl der Blinkzeichen = Wert des Parameters orange Beispiel: = Feldbreite 2,35 m grün 11.1.6 Auf Werkseinstellungen zurücksetzen Voll-Reset Teil-Reset... -
Seite 24: Einstellungen Mit Der Fernbedienung
GC 342 mit Fernbedienung einstellen (optional) Absicherungssensor GC 342 11.2 Einstellungen mit der Fernbedienung à Ein neues Einlernen überschreibt die hier eingegebenen Werte. = Werkseinstellung à Feldabmessungen – Absicherung des Türblatts 0 0 0 0 0 1 4 0 0 – kein Feld –... -
Seite 25: Ausgangskonfiguration
Absicherungssensor GC 342 GC 342 mit Fernbedienung einstellen (optional) Ausgangskonfiguration R1 NO kein Strom keine R2 NC Erfassung Erfassung NO = Schließer NC = Öffner Immunitätsfilter niedrig > > > > > > > hoch à Erhöhen, um Umweltstörungen auszufiltern à Längere Reaktionszeit ab Wert 5 DIP 2 = ON Grauzone 18 cm*... -
Seite 26: Allgemein
GC 342 mit Fernbedienung einstellen (optional) Absicherungssensor GC 342 Antimasking & Hintergrund DIP 3 = ON Antimasking AUS * AUS * Hintergrund à Antimasking: Erfasst unerwünschte Objekte, die in der Nähe des Laserfensters das Sichtfeld maskieren. à Hintergrund: Referenzpunkt im Erfassungsbereich des Sensors. Wenn kein Hintergrund vorhanden ist, die Funktion ausschalten. -
Seite 27: Erfassungsfelder
Absicherungssensor GC 342 Erfassungsfelder Erfassungsfelder 90° 100 mm max. 4 m max. 4 m Absicherung Tür- Fingerschutzbe- Grauzone blatt reich Typ. Objekt größe: Typ. Objekt größe: Einstellbar anhand 10 cm 2 cm der Fernbedienung bei einer Montage- bei einer Montage- Werkseinstellung: höhe von 4 m höhe von 4 m 10 cm... -
Seite 28: Wartung
Wartung Absicherungssensor GC 342 Wartung à Die Laserfenster wenn nötig mit einem sauberen und feuchten Mikrofa- sertuch abwischen. à Kein trockenes oder verschmutztes Tuch oder agressive Reinigungsmit- tel oder Chemikalien einsetzen. à Nicht mit Hochdruckreiniger direkt bestrahlen. Fehlermeldungen und -behebung LED- Auswirkung Ursache Beseitigung... - Seite 29 Absicherungssensor GC 342 Fehlermeldungen und -behebung LED- Auswirkung Ursache Beseitigung Anzeige – Ein Parameter Falsche DIP-Schalt- Den entsprechenden DIP-Schal- kann nicht mit erposition ter auf ON schalten. der Fernbedie- nung eingestellt werden Die Fernbedie- Der Sensor wird Zugangscode eingeben. nung reagiert durch einen nicht Zugangscode...
- Seite 30 Bei geschlossener Tür neu einlernen. Neigungswinkel ändern. Bei geschlossener Tür neu einlernen. Feldabmessungen mit der Fern- bedienung einstellen, drücken und eine Türöffnung auslösen. Dauerhafte fehler- Bei geschlossener Tür neu hafte Messwerte einlernen. der Türposition Leuchtet die orange LED wieder auf: GEZE-Service kontaktieren.
-
Seite 31: Technische Daten
Absicherungssensor GC 342 Technische Daten Technische Daten Technologie Laser Scanner, Lichtlaufzeitmessung Erfassungsmodus Anwesenheit Max. Erfassungs- 4 m (diagonal) mit 2 % Reflektivität bereich (z. B. bei B = 1,5 m max. H = 3,7 m) Öffnungswinkel Absicherung Türblatt: 90° / Fingerschutzbereich: 16° Winkelauflösung Absicherung Türblatt: 1,3°... - Seite 32 EN 61000-6-2; EN 61000-6-3; EN 62061 SIL 2; DIN 18650-1 Chapter 5.7.4 (Prüfkörper CA); EN 16005 Chapter 4.6.8 (Prüfkörper CA) Hiermit erklärt GEZE, dass sich der GC 342 in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Bestim- mungen der Richtlinie EMC 2014/30/EU, LVD 2014/30/EU, MD 2006/42/EC und RoHS2 2011/65/EU befindet.
-
Seite 33: Zubehör / Ersatzteile
Absicherungssensor GC 342 Zubehör / Ersatzteile Zubehör / Ersatzteile Material-Nr. 167799 Schwarz GC 342 Hauben 167800 Weiß (links und rechts) 167801 Niro 167793 Schwarz GC 342 Montageplatten 167794 Weiß (links und rechts) 167795 Niro GC 342 Zubehör (Wellschlauch schwarz, 167805 Schwarz Schraubensets mit 167806 Weiß Verschlusskappen und 167807 Niro Zugentlastung) - Seite 34 Absicherungssensor GC 342...
- Seite 35 Absicherungssensor GC 342...
