3

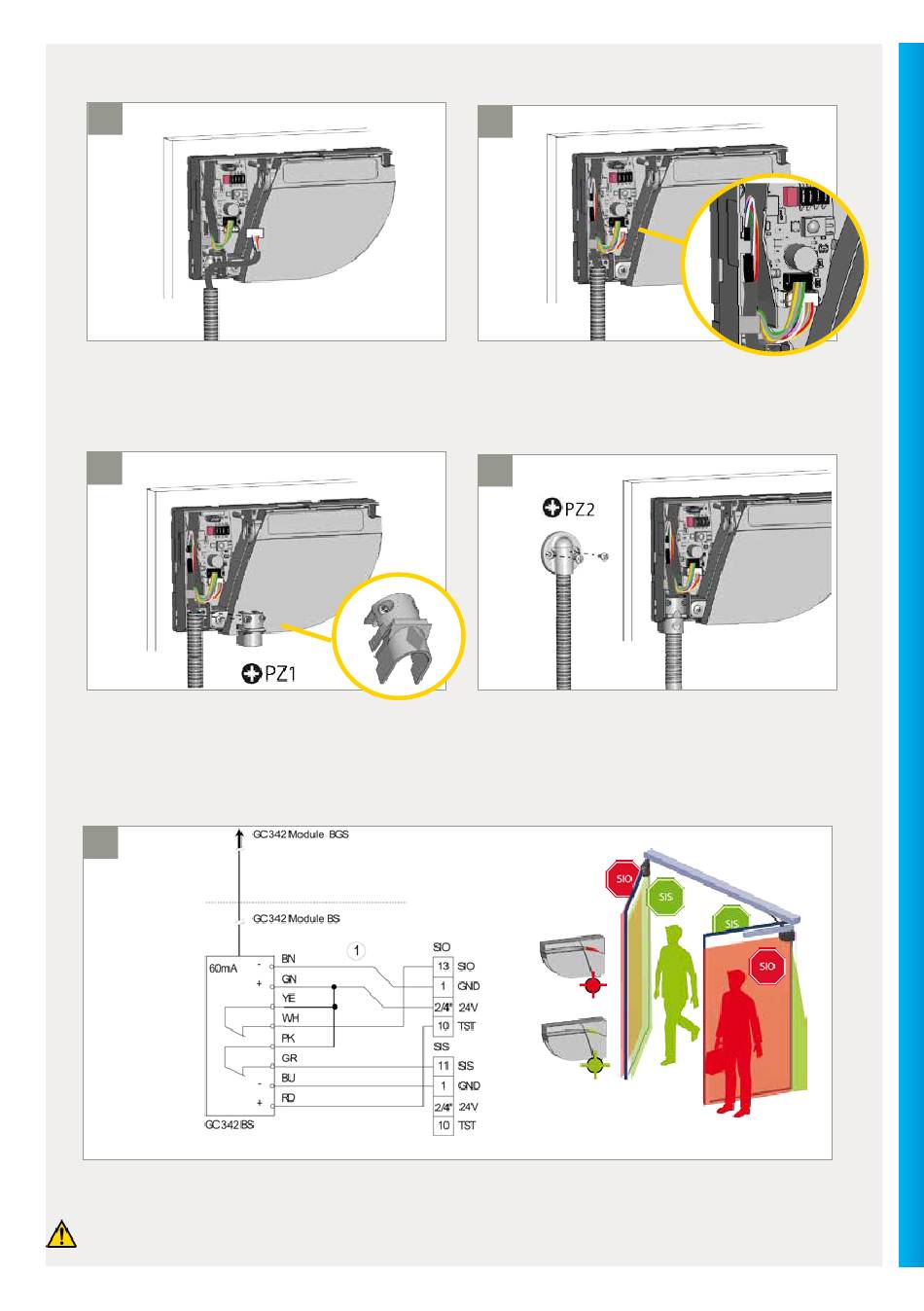

Führen Sie das Netzkabel durch den Wellschlauch.
Stecken Sie den Stecker in die weiße Anschlussbuchse.
5
Befestigen Sie den Wellschlauch mit der
Zugentlastung am Sensor. Ziehen Sie die 2 Schrauben
fest, um zu verhindern, dass das Kabel herausgezogen
werden kann.
7
* Powerturn: ECO-Modus ausschalten (SB=00)
Schneiden Sie das Türübergangskabel auf die richtige Länge zu. Isolieren Sie die 8 Adern ab und schließen Sie alle
Adern gemäß dem Schaltplan an. Bitte achten Sie hierbei auf die Polarität der Stromversorgung.
Für Konformität mit EN 16005 und DIN 18650 muss der Testausgang der Türsteuerung verkabelt sein und der
Sensor auch getestet werden.
4
Legen Sie die freiliegenden Adern des Netzkabels
zu einer Schlaufe und führen Sie sie durch die
Aussparung. Klemmen Sie die Adern mit dem
überschüssigen Kabel fest.
6
Befestigen Sie das andere Wellschlauchende mit dem
Endstück.
7
