Etikettenrolle Im Abreißmodus Einlegen - Carl Valentin SPECTRA II Kurzanleitung

Spectra II

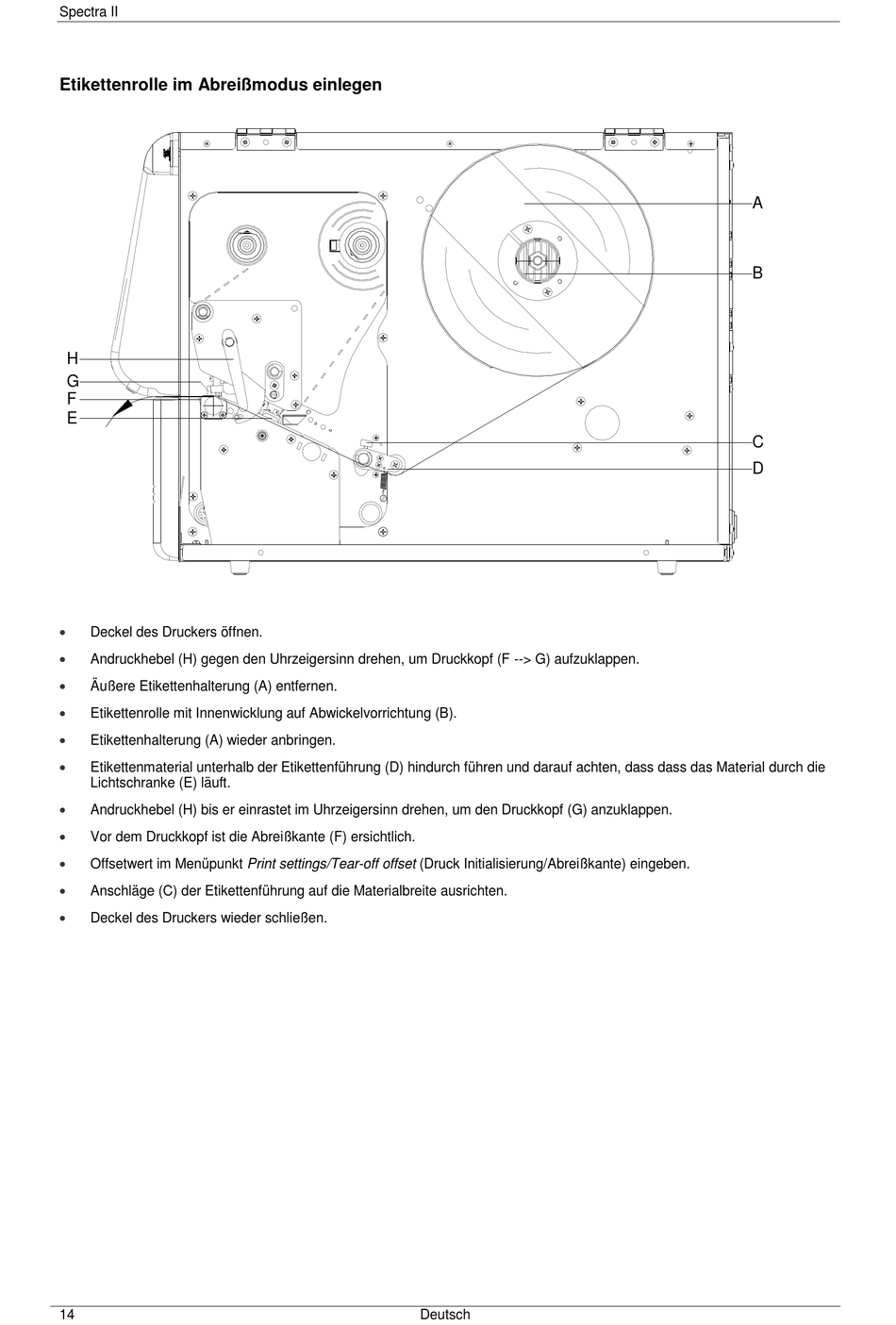

Etikettenrolle im Abreißmodus einlegen
H
G
F
E

Deckel des Druckers öffnen.

Andruckhebel (H) gegen den Uhrzeigersinn drehen, um Druckkopf (F --> G) aufzuklappen.

Äußere Etikettenhalterung (A) entfernen.

Etikettenrolle mit Innenwicklung auf Abwickelvorrichtung (B).

Etikettenhalterung (A) wieder anbringen.

Etikettenmaterial unterhalb der Etikettenführung (D) hindurch führen und darauf achten, dass dass das Material durch die
Lichtschranke (E) läuft.

Andruckhebel (H) bis er einrastet im Uhrzeigersinn drehen, um den Druckkopf (G) anzuklappen.

Vor dem Druckkopf ist die Abreißkante (F) ersichtlich.

Offsetwert im Menüpunkt Print settings/Tear-off offset (Druck Initialisierung/Abreißkante) eingeben.

Anschläge (C) der Etikettenführung auf die Materialbreite ausrichten.

Deckel des Druckers wieder schließen.
14 Deutsch
A
B
C
D
