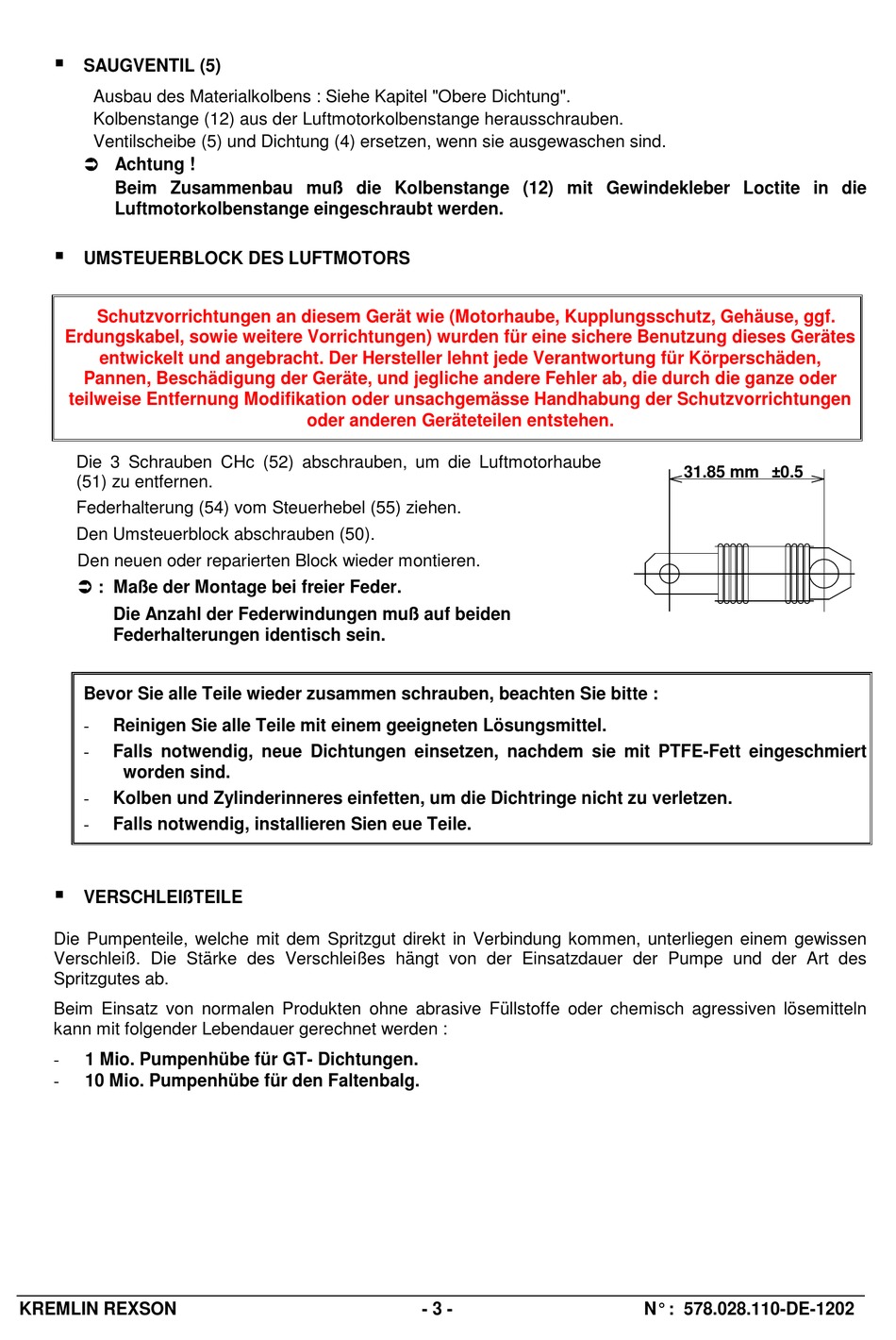

SAUGVENTIL (5)
Ausbau des Materialkolbens : Siehe Kapitel "Obere Dichtung".
Kolbenstange (12) aus der Luftmotorkolbenstange herausschrauben.
Ventilscheibe (5) und Dichtung (4) ersetzen, wenn sie ausgewaschen sind.
Achtung !
Beim Zusammenbau muß die Kolbenstange (12) mit Gewindekleber Loctite in die
Luftmotorkolbenstange eingeschraubt werden.
UMSTEUERBLOCK DES LUFTMOTORS
Schutzvorrichtungen an diesem Gerät wie (Motorhaube, Kupplungsschutz, Gehäuse, ggf.
Erdungskabel, sowie weitere Vorrichtungen) wurden für eine sichere Benutzung dieses Gerätes
entwickelt und angebracht. Der Hersteller lehnt jede Verantwortung für Körperschäden,
Pannen, Beschädigung der Geräte, und jegliche andere Fehler ab, die durch die ganze oder
teilweise Entfernung Modifikation oder unsachgemässe Handhabung der Schutzvorrichtungen
Die 3 Schrauben CHc (52) abschrauben, um die Luftmotorhaube
(51) zu entfernen.
Federhalterung (54) vom Steuerhebel (55) ziehen.
Den Umsteuerblock abschrauben (50).
Den neuen oder reparierten Block wieder montieren.
: Maße der Montage bei freier Feder.
Die Anzahl der Federwindungen muß auf beiden
Federhalterungen identisch sein.
Bevor Sie alle Teile wieder zusammen schrauben, beachten Sie bitte :
Reinigen Sie alle Teile mit einem geeigneten Lösungsmittel.
-
-
Falls notwendig, neue Dichtungen einsetzen, nachdem sie mit PTFE-Fett eingeschmiert
worden sind.
Kolben und Zylinderinneres einfetten, um die Dichtringe nicht zu verletzen.
-
-
Falls notwendig, installieren Sien eue Teile.
VERSCHLEIßTEILE
Die Pumpenteile, welche mit dem Spritzgut direkt in Verbindung kommen, unterliegen einem gewissen
Verschleiß. Die Stärke des Verschleißes hängt von der Einsatzdauer der Pumpe und der Art des
Spritzgutes ab.
Beim Einsatz von normalen Produkten ohne abrasive Füllstoffe oder chemisch agressiven lösemitteln
kann mit folgender Lebendauer gerechnet werden :
1 Mio. Pumpenhübe für GT- Dichtungen.
-
10 Mio. Pumpenhübe für den Faltenbalg.
-
KREMLIN REXSON
oder anderen Geräteteilen entstehen.
- 3 -
31.85 mm ±0.5
N° : 578.028.110-DE-1202
