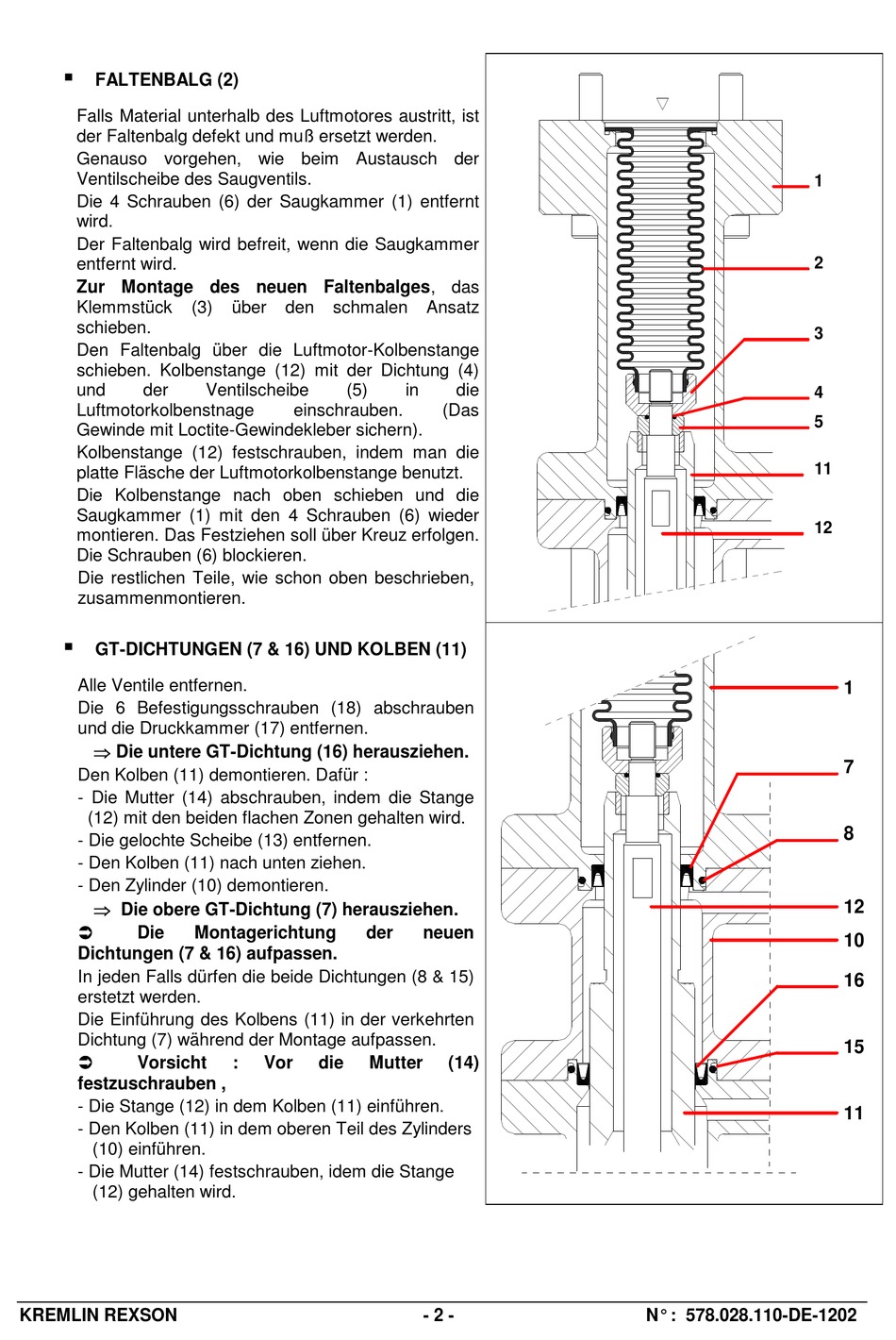

FALTENBALG (2)
Falls Material unterhalb des Luftmotores austritt, ist
der Faltenbalg defekt und muß ersetzt werden.
Genauso vorgehen, wie beim Austausch der
Ventilscheibe des Saugventils.
Die 4 Schrauben (6) der Saugkammer (1) entfernt
wird.
Der Faltenbalg wird befreit, wenn die Saugkammer
entfernt wird.
Zur Montage des neuen Faltenbalges, das
Klemmstück
schieben.
Den Faltenbalg über die Luftmotor-Kolbenstange
schieben. Kolbenstange (12) mit der Dichtung (4)
und
der
Luftmotorkolbenstnage
Gewinde mit Loctite-Gewindekleber sichern).
Kolbenstange (12) festschrauben, indem man die
platte Fläsche der Luftmotorkolbenstange benutzt.
Die Kolbenstange nach oben schieben und die
Saugkammer (1) mit den 4 Schrauben (6) wieder
montieren. Das Festziehen soll über Kreuz erfolgen.
Die Schrauben (6) blockieren.
Die restlichen Teile, wie schon oben beschrieben,
zusammenmontieren.
GT-DICHTUNGEN (7 & 16) UND KOLBEN (11)
Alle Ventile entfernen.
Die 6 Befestigungsschrauben (18) abschrauben
und die Druckkammer (17) entfernen.
Die untere GT-Dichtung (16) herausziehen.
Den Kolben (11) demontieren. Dafür :
- Die Mutter (14) abschrauben, indem die Stange
(12) mit den beiden flachen Zonen gehalten wird.
- Die gelochte Scheibe (13) entfernen.
- Den Kolben (11) nach unten ziehen.
- Den Zylinder (10) demontieren.
Die obere GT-Dichtung (7) herausziehen.
Die
Dichtungen (7 & 16) aufpassen.
In jeden Falls dürfen die beide Dichtungen (8 & 15)
erstetzt werden.
Die Einführung des Kolbens (11) in der verkehrten
Dichtung (7) während der Montage aufpassen.
Vorsicht
festzuschrauben ,
- Die Stange (12) in dem Kolben (11) einführen.
- Den Kolben (11) in dem oberen Teil des Zylinders
(10) einführen.
- Die Mutter (14) festschrauben, idem die Stange
(12) gehalten wird.
KREMLIN REXSON
(3)
über
den
schmalen
Ventilscheibe
(5)
einschrauben.
Montagerichtung
:
Vor
die
Ansatz
in
die
(Das
der
neuen
Mutter
(14)
- 2 -
1
2
3
4
5
11
12
N° : 578.028.110-DE-1202
