VORSICHT :
Bevor ein Eingriff an der Pumpe vorgenommen wird, muss die
Druckluftversorgung unterbrochen und die Anlage druckentlastet werden.
Die Pumpe hat die ATEX Zulassung, deswegen darf die Maschine nie geändert werden.
Die Nichtbeachtung dieser Präkonisation könnte unsere Verantwortung nicht übernehmen.
Schutzvorrichtungen an diesem Gerät wie (Motorhaube, Kupplungsschutz, Gehäuse, ggf.
Erdungskabel, sowie weitere Vorrichtungen) wurden für eine sichere Benutzung dieses Gerätes
entwickelt und angebracht. Der Hersteller lehnt jede Verantwortung für Körperschäden,
Pannen, Beschädigung der Geräte, und jegliche andere Fehler ab, die durch die ganze oder
teilweise Entfernung Modifikation oder unsachgemässe Handhabung der Schutzvorrichtungen

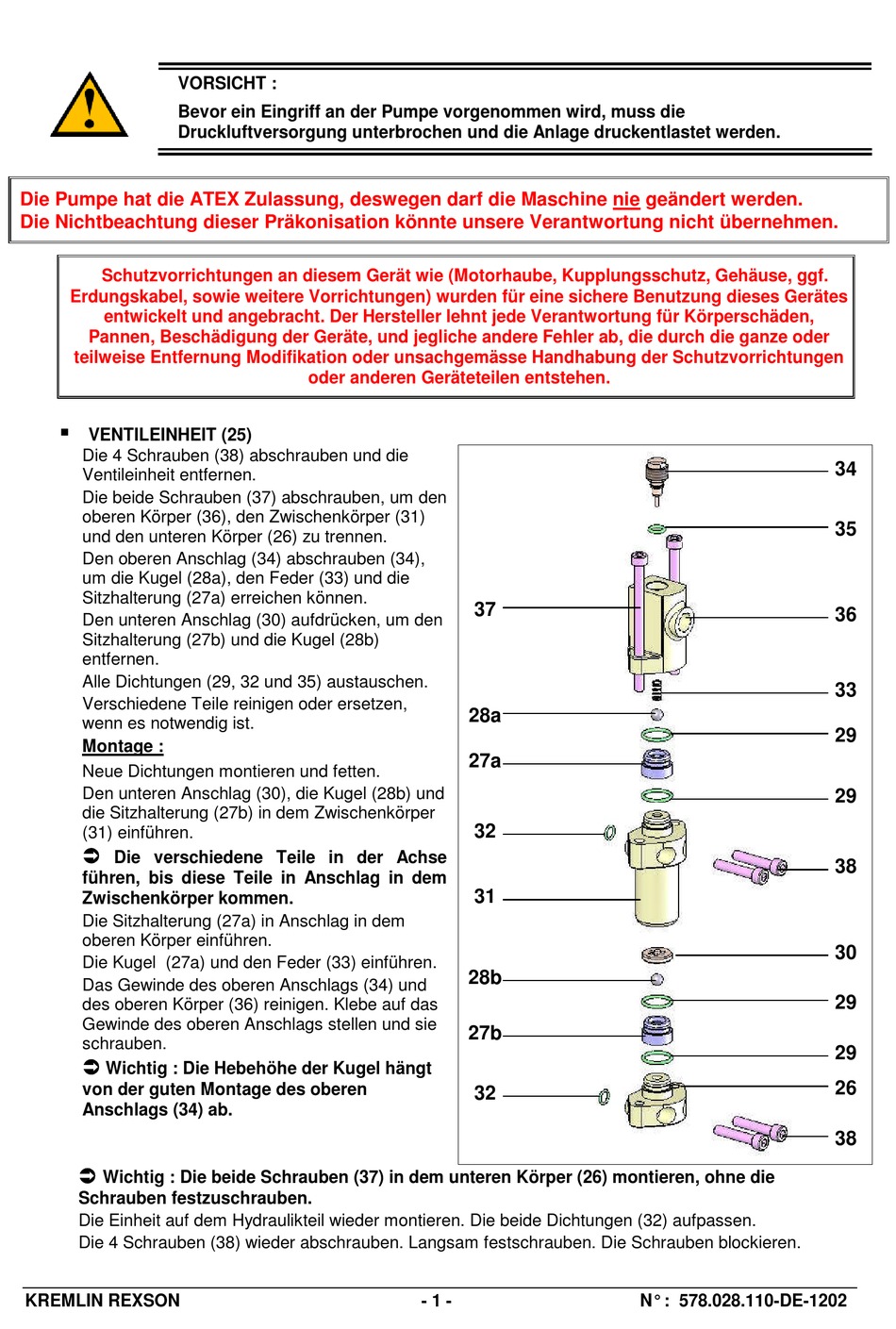

VENTILEINHEIT (25)
Die 4 Schrauben (38) abschrauben und die
Ventileinheit entfernen.
Die beide Schrauben (37) abschrauben, um den
oberen Körper (36), den Zwischenkörper (31)
und den unteren Körper (26) zu trennen.
Den oberen Anschlag (34) abschrauben (34),
um die Kugel (28a), den Feder (33) und die
Sitzhalterung (27a) erreichen können.
Den unteren Anschlag (30) aufdrücken, um den
Sitzhalterung (27b) und die Kugel (28b)
entfernen.
Alle Dichtungen (29, 32 und 35) austauschen.
Verschiedene Teile reinigen oder ersetzen,
wenn es notwendig ist.
Montage :
Neue Dichtungen montieren und fetten.
Den unteren Anschlag (30), die Kugel (28b) und
die Sitzhalterung (27b) in dem Zwischenkörper
(31) einführen.
Die verschiedene Teile in der Achse
führen, bis diese Teile in Anschlag in dem
Zwischenkörper kommen.
Die Sitzhalterung (27a) in Anschlag in dem
oberen Körper einführen.
Die Kugel (27a) und den Feder (33) einführen.
Das Gewinde des oberen Anschlags (34) und
des oberen Körper (36) reinigen. Klebe auf das
Gewinde des oberen Anschlags stellen und sie
schrauben.
Wichtig : Die Hebehöhe der Kugel hängt
von der guten Montage des oberen
Anschlags (34) ab.
Wichtig : Die beide Schrauben (37) in dem unteren Körper (26) montieren, ohne die
Schrauben festzuschrauben.
Die Einheit auf dem Hydraulikteil wieder montieren. Die beide Dichtungen (32) aufpassen.
Die 4 Schrauben (38) wieder abschrauben. Langsam festschrauben. Die Schrauben blockieren.
KREMLIN REXSON
oder anderen Geräteteilen entstehen.
37
28a
27a
32
31
28b
27b
32
- 1 -
N° : 578.028.110-DE-1202
34
35
36
33
29
29
38
30
29
29
26
38
