10
| Installation
4.4
Zuluftsensor
Der Zuluftfühler ist im Lieferumfang des Geräts enthalten. Montieren Sie den Zuluftfühler im Zuluftkanal 3 m nach dem
Lüftungsgerät (Abbildung 7). Verbinden Sie den Fühler mit Anschlussklemme 30-31 (Kapitel 4.6.6) im elektrischen An-
schlusskasten. Andere Temperaturfühler sind werkseitig in das Gerät eingebaut.

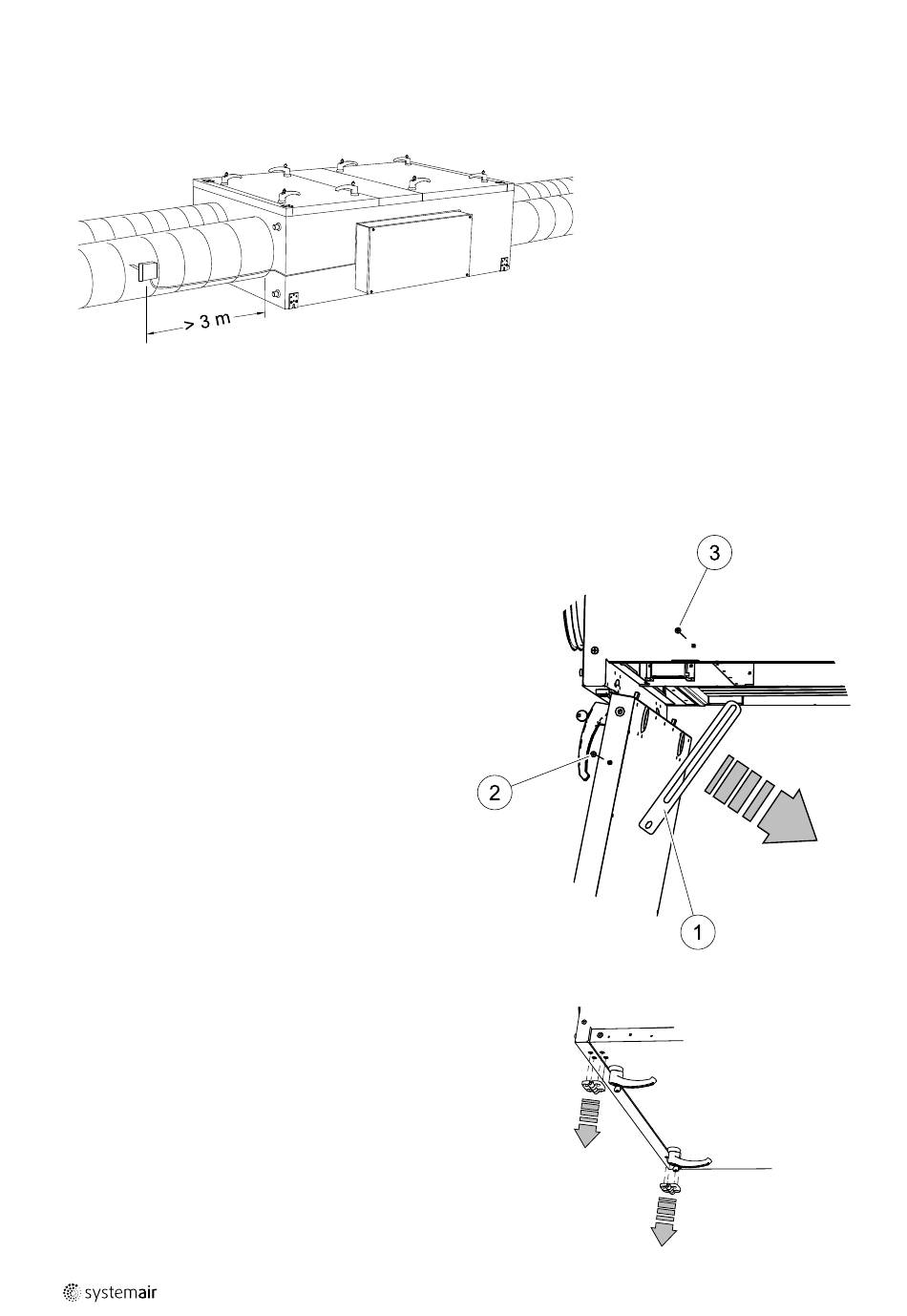

Bild 7 Installierter Zuluftsensor
4.5
Montage des Schiebetür-Sets
Ein Schiebetür-Set für die Wartungstüren kann als Zubehör gekauft und an den Geräten montiert werden, deren War-
tungstüren nach unten zeigen., z.B. bei Zwischendeckenmontage. Das Set wird gemäß nachfolgendem Verfahren
installiert.
1 Entfernung der Führungsschienen
Öffnen Sie eine der Wartungstüren und entfernen Sie
die Führungsschienen (Pos. 1), welche die Tür abstüt-
zen, indem Sie die Schrauben, Pos. 2 und Pos. 3
herausdrehen.
2 Scharniere
Schließen Sie die Tür mit allen vier Griffstücken und
schrauben Sie die zwei Scharniere ab.
3 Wiederholung des Verfahrens
Wenden Sie das Verfahren ab Schritt 1 auch für die
andere Klappe an.
1516252 | A002
