4.3 Installieren des Gerätes
Das Gerät kann in den folgenden Positionen installiert werden.

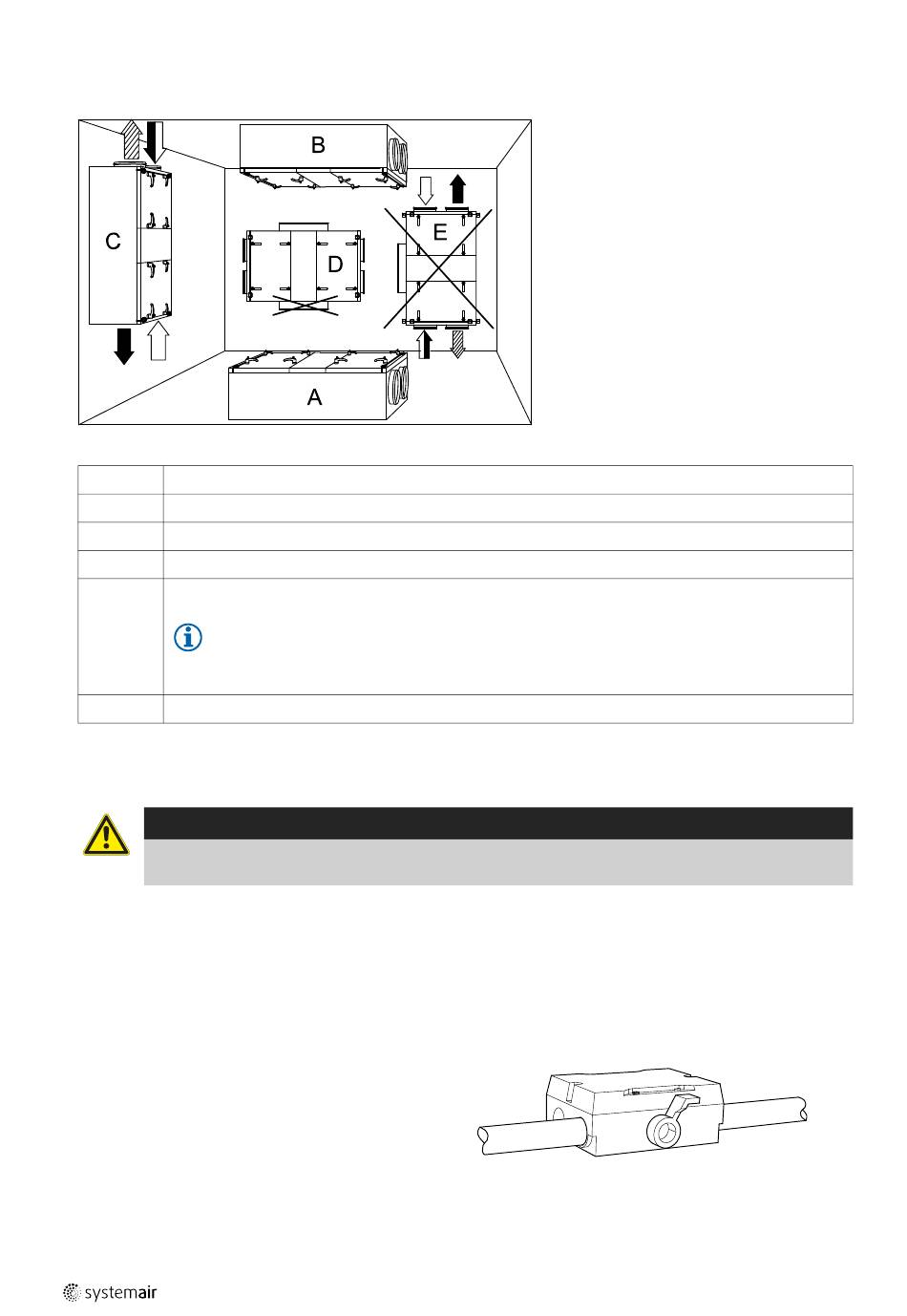

Bild 5 Mögliche Installationspositionen
Position Beschreibung
A
Installation flach auf dem Boden. Anschlüsse sind rechts und links möglich.
B
Deckeninstallation. Anschlüsse sind rechts und links möglich.
C
Senkrechte Installation an der Wand mit aufsteigender Zuluft.
D
Waagerechte Installation an der Wand. Anschlüsse sind rechts und links möglich.
Hinweis!
Das Gerät darf nicht mit einem elektrischen Anschlusskasten, der nach unten zeigt, installiert
werden!
E
Eine senkrechte Installation an der Wand mit nach unten gerichteter Zuluft ist nicht zulässig.
Symbolbeschreibung des Pfeils (Tabelle 3).
Installation gemäß A-D
Warnung
Achten Sie während der Montage- und Wartungsarbeiten auf scharfe Kanten. Vergewissern Sie sich, dass
eine geeignete Hebevorrichtung verwendet wird. Tragen Sie Schutzkleidung.
1 Bereiten Sie die Oberfläche vor, auf der das Gerät
montiert werden soll. Vergewissern Sie sich, dass die
Oberfläche flach und eben ist, und dass sie das Ge-
wicht des Gerätes tragen kann. Führen Sie die Installa-
tion unter Einhaltung der örtlichen Regeln und
Vorschriften durch.
2 Heben Sie das Gerät in die gewünschte Position.
3 Verbinden Sie das Gerät über den allpoligen Lastt-
rennschalter, Sicherheitsschalter (Zubehör) elektrisch
mit dem Stromnetz. Die Verkabelung führt durch die
Stirnseite zum elektrischen Anschlusskasten.
Weitere Informationen entnehmen Sie bitte dem bei-
gefügten Schaltplan und Kapitel 4.6.6.
