4.6.7 Anschluss an die Gebäudeleittechnik (GLT)
Kommunikationsmöglichkeiten für die Regeleinheit.
• RS485 (Modbus): 50-51-52 oder 60-61-62
• RS485 (BACnet): 50-51-52 oder 60-61-62
• RS485 (Exoline): 50-51-52-53 oder 60-61-62-63
• TCP/IP Exoline
• TCP/IP Modbus
• TCP/IP WEB
• TCP/IP BACnet

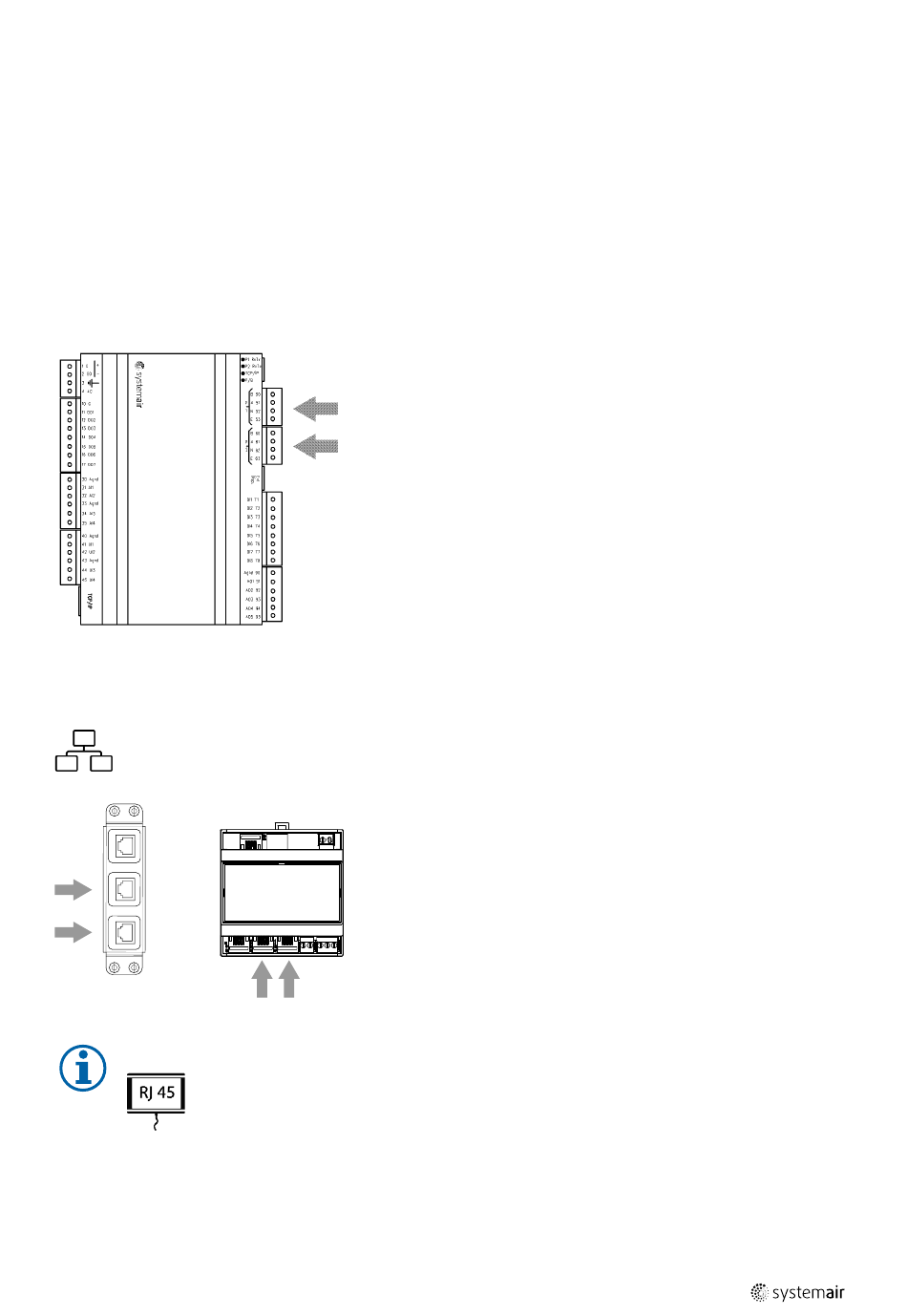

RS485-Anschluss
Bild 12
TCP/IP-Verbindung
Verbinden Sie das Gerät je nach Lüftungsgerätetyp mit dem Auslass an der Bedieneinheit oder dem
Schaltmodul.
Bild 13 Die Abbildung für den Auslass an der Bedieneinheit ist ein Beispiel,
Hinweis!
eigener 24-V-HMI-Anschluss für das Display. Der Anschluss ist nur für HMI ausgelegt. Andere
Verbindungen sind nicht zulässig.
