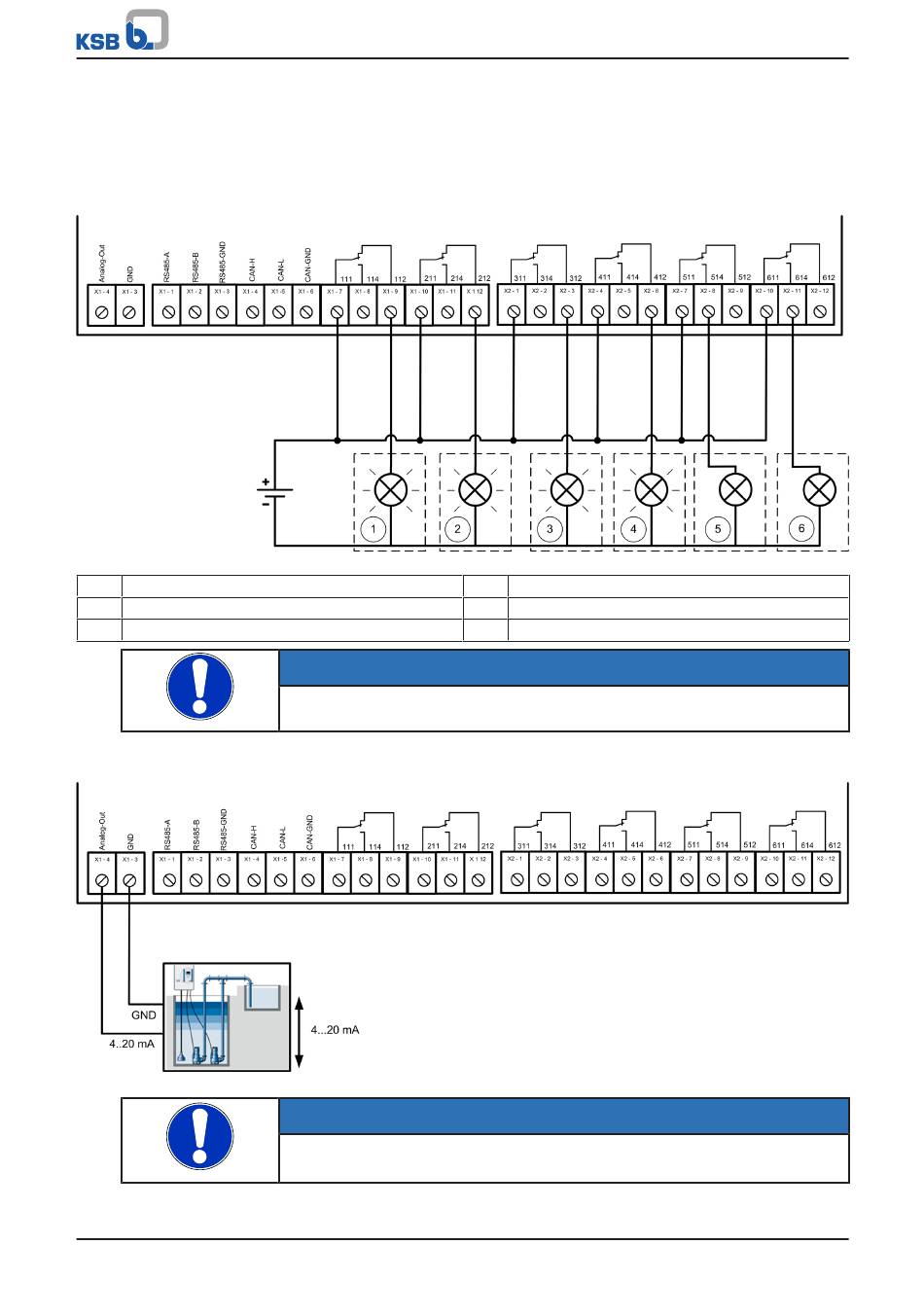

Abb. 10: Einzelmeldungen - Anzeige Schalttafel
1 Pumpe 1 gestört
3 Hochwasser
5 Betrieb Pumpe 1
Abb. 11: Analogausgang
30 von 40
10 Zugehörige Unterlagen
10 Zugehörige Unterlagen

10.1 Anschlussbild/Klemmenplan

10.1.1 Einzelmeldungen - Anzeige Schalttafel (Beispiel)

HINWEIS
Die Belegung der Melderelais kann mit Hilfe des Servicetools geändert werden.

10.1.2 Analogausgang

HINWEIS
Der Analogausgang stellt ein füllstandsproportionales 4-20 mA-Signal zur
Verfügung. Die Belegung kann mit Hilfe des Servicetools geändert werden.
LevelControl Basic 2
2 Pumpe 2 gestört
4 Sensorfehler
6 Betrieb Pumpe 2
