7 Bedienung

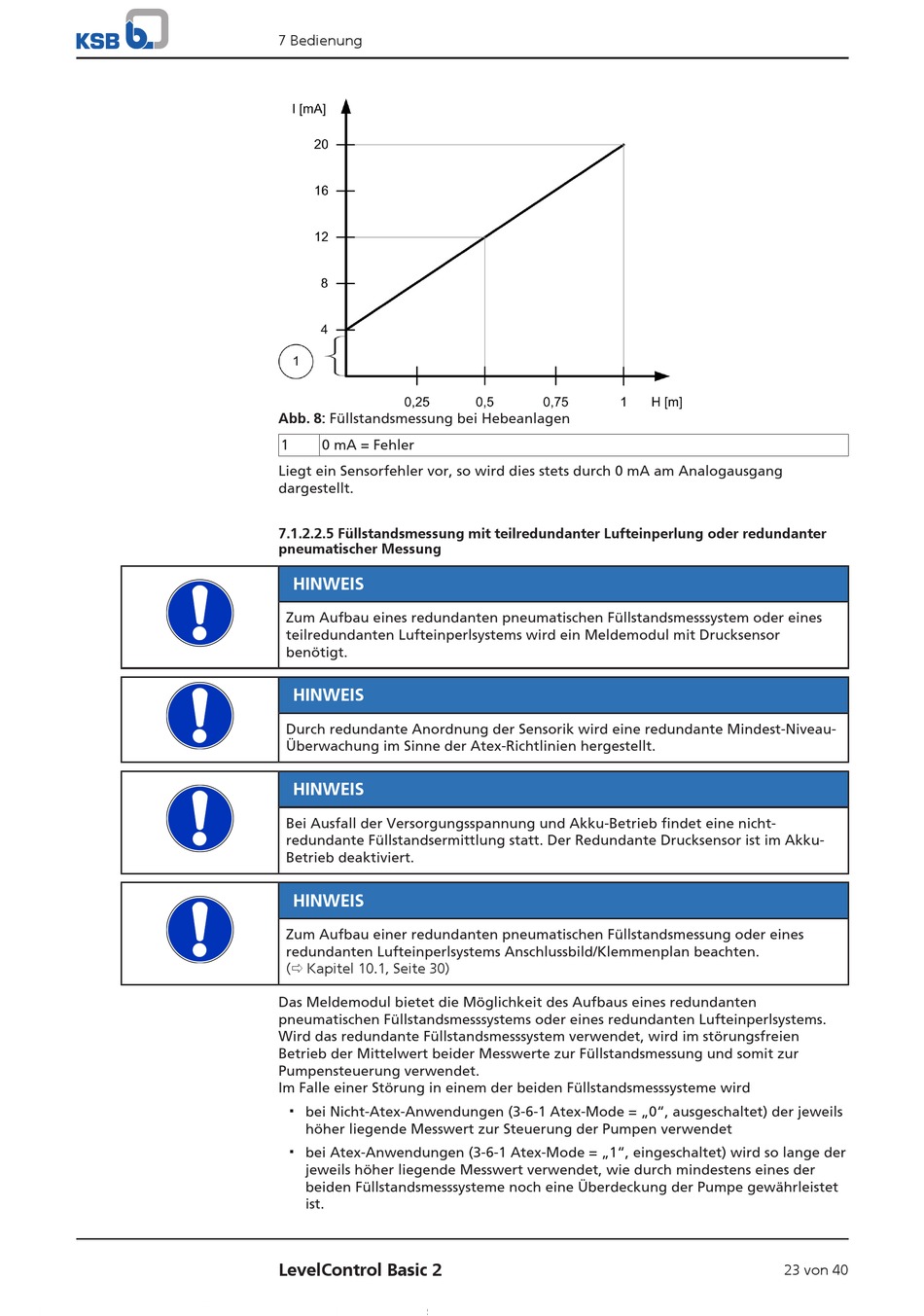

Abb. 8: Füllstandsmessung bei Hebeanlagen
1 0 mA = Fehler
Liegt ein Sensorfehler vor, so wird dies stets durch 0 mA am Analogausgang
dargestellt.
7.1.2.2.5 Füllstandsmessung mit teilredundanter Lufteinperlung oder redundanter
pneumatischer Messung
HINWEIS
Zum Aufbau eines redundanten pneumatischen Füllstandsmesssystem oder eines
teilredundanten Lufteinperlsystems wird ein Meldemodul mit Drucksensor
benötigt.
HINWEIS
Durch redundante Anordnung der Sensorik wird eine redundante Mindest-Niveau-
Überwachung im Sinne der Atex-Richtlinien hergestellt.
HINWEIS
Bei Ausfall der Versorgungsspannung und Akku-Betrieb findet eine nicht-
redundante Füllstandsermittlung statt. Der Redundante Drucksensor ist im Akku-
Betrieb deaktiviert.
HINWEIS
Zum Aufbau einer redundanten pneumatischen Füllstandsmessung oder eines
redundanten Lufteinperlsystems Anschlussbild/Klemmenplan beachten.
(ð Kapitel 10.1, Seite 30)
Das Meldemodul bietet die Möglichkeit des Aufbaus eines redundanten
pneumatischen Füllstandsmesssystems oder eines redundanten Lufteinperlsystems.
Wird das redundante Füllstandsmesssystem verwendet, wird im störungsfreien
Betrieb der Mittelwert beider Messwerte zur Füllstandsmessung und somit zur
Pumpensteuerung verwendet.
Im Falle einer Störung in einem der beiden Füllstandsmesssysteme wird
▪ bei Nicht-Atex-Anwendungen (3-6-1 Atex-Mode = „0", ausgeschaltet) der jeweils
höher liegende Messwert zur Steuerung der Pumpen verwendet
▪ bei Atex-Anwendungen (3-6-1 Atex-Mode = „1", eingeschaltet) wird so lange der
jeweils höher liegende Messwert verwendet, wie durch mindestens eines der
beiden Füllstandsmesssysteme noch eine Überdeckung der Pumpe gewährleistet
ist.
LevelControl Basic 2
23 von 40
