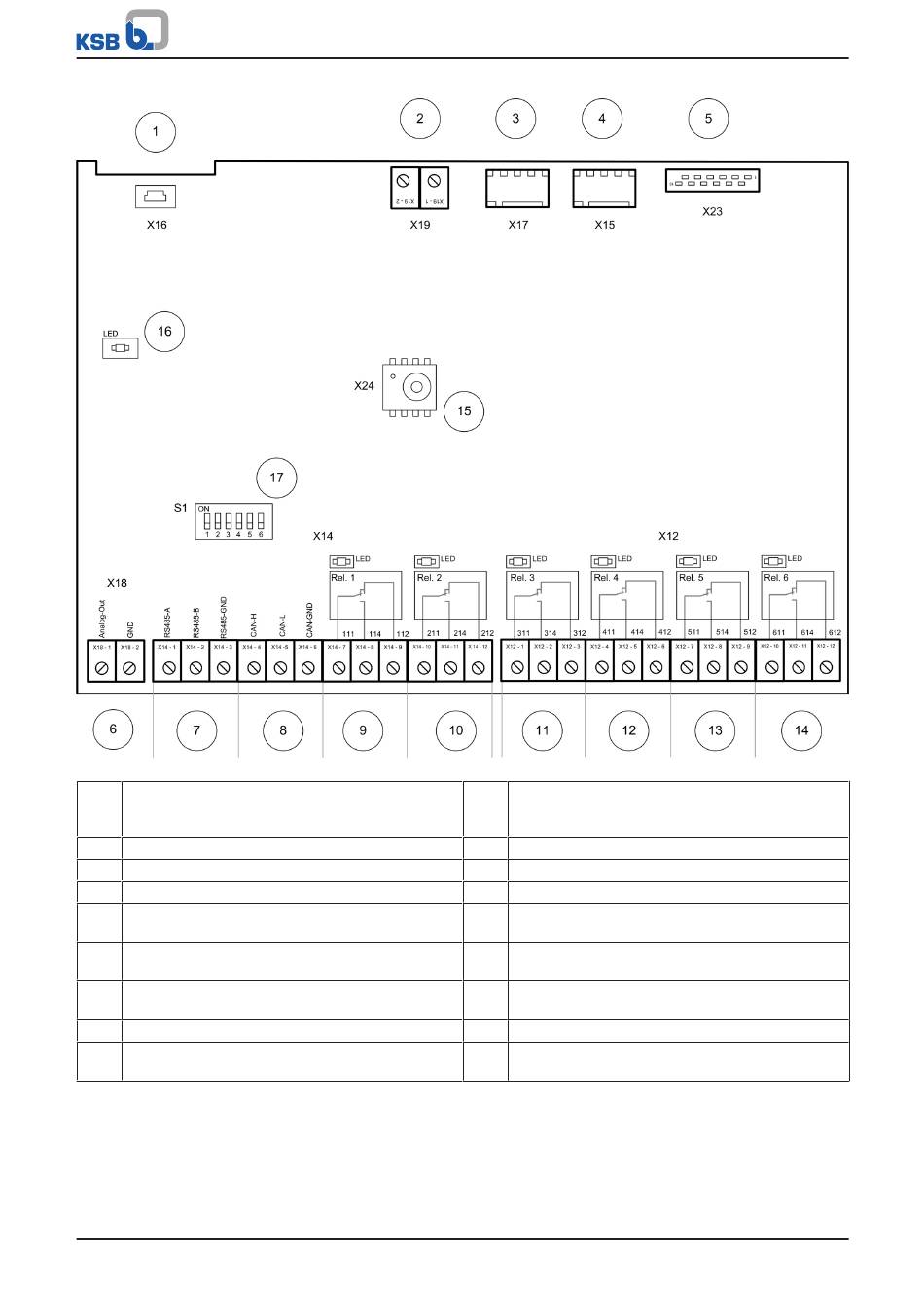

Abb. 1: Beschreibung Meldemodul
1 Service Schnittstelle (nur für Fertigung -
Parametrierung erfolgt über Serviceschnittstelle
auf der LevelContol Basic 2-Platine)
3 Anschluss Strommessmodul Pumpe 2
5 Anschluss Meldemodul an LevelControl Basic 2
7 Anschluss ModBus-RTU
9 Potentialfreie Meldung 1 (Standardeinstellung:
Pumpe 1 gestört)
11 Potentialfreie Meldung 3 (Standardeinstellung:
Hochwasser)
13 Potentialfreie Meldung 5 (Standardeinstellung:
Betrieb Pumpe 1)
15 Redundanter Drucksensor
17 Abschlusswiderstände ModBus RTU und System-
Bus-Anschluss
8 von 40
4 Beschreibung
Strommessmodul
Das Strommessmodul dient zur Messung des Pumpenstroms in der Motorzuleitung im
Schaltgerät.
Die Messung des Pumpenstroms erfolgt bis 10 A direkt, über 10 A mittelbar über
LevelControl Basic 2
2 Platinenversorgung (optional, 9-30 V)
4 Anschluss Strommessmodul Pumpe 1
6 Analogausgang (4-20 mA)
8 Anschluss Systembus (ohne Funktion)
10 Potentialfreie Meldung 2 (Standardeinstellung:
Pumpe 2 gestört)
12 Potentialfreie Meldung 4 (Standardeinstellung:
externe Störung)
14 Potentialfreie Meldung 6 (Standardeinstellung:
Betrieb Pumpe 2)
16 Betriebs- LED
