10 Zugehörige Unterlagen
10 Zugehörige Unterlagen

10.1 Elektrischer Anschlussplan

-
+
NO COM NC
L1 PE N 13 14
1 2 3

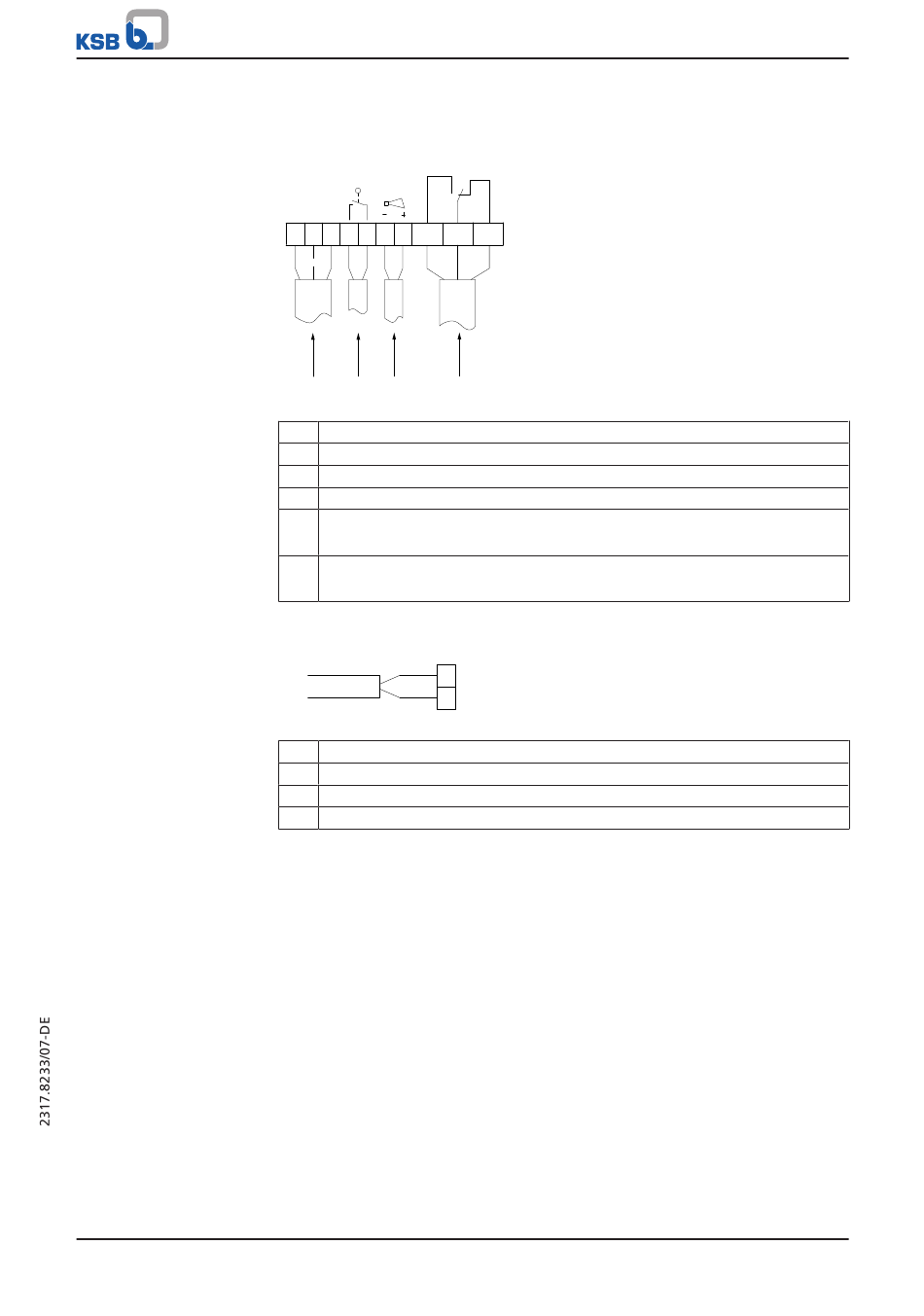

Abb. 12: Elektrischer Anschlussplan
1 Netzanschluss 1~230 V AC 50, Hz
2 Anschluss Kontaktgeber
3 Meldeausgang zum Anschluss externer Alarmeinrichtungen I
4 Potenzialfreier Störmeldekontakt (Wechslerkontakt)
13 Schwimmerschalter: Blau
Kontaktgeber M1: Weiß
14 Schwimmerschalter: Braun
Kontaktgeber M1: Braun
10.1.1 Elektrischer Anschlussplan Kontaktgeber M1
1
13
M1
14
2
Abb. 13: Elektrischer Anschlussplan Kontaktgeber M1
1 Weiß
2 Braun
AS5 Alarmschaltgerät
M1 Kontaktgeber M1
AS5
4
AS5
= 200 mA
max
