5 Aufstellung/Einbau

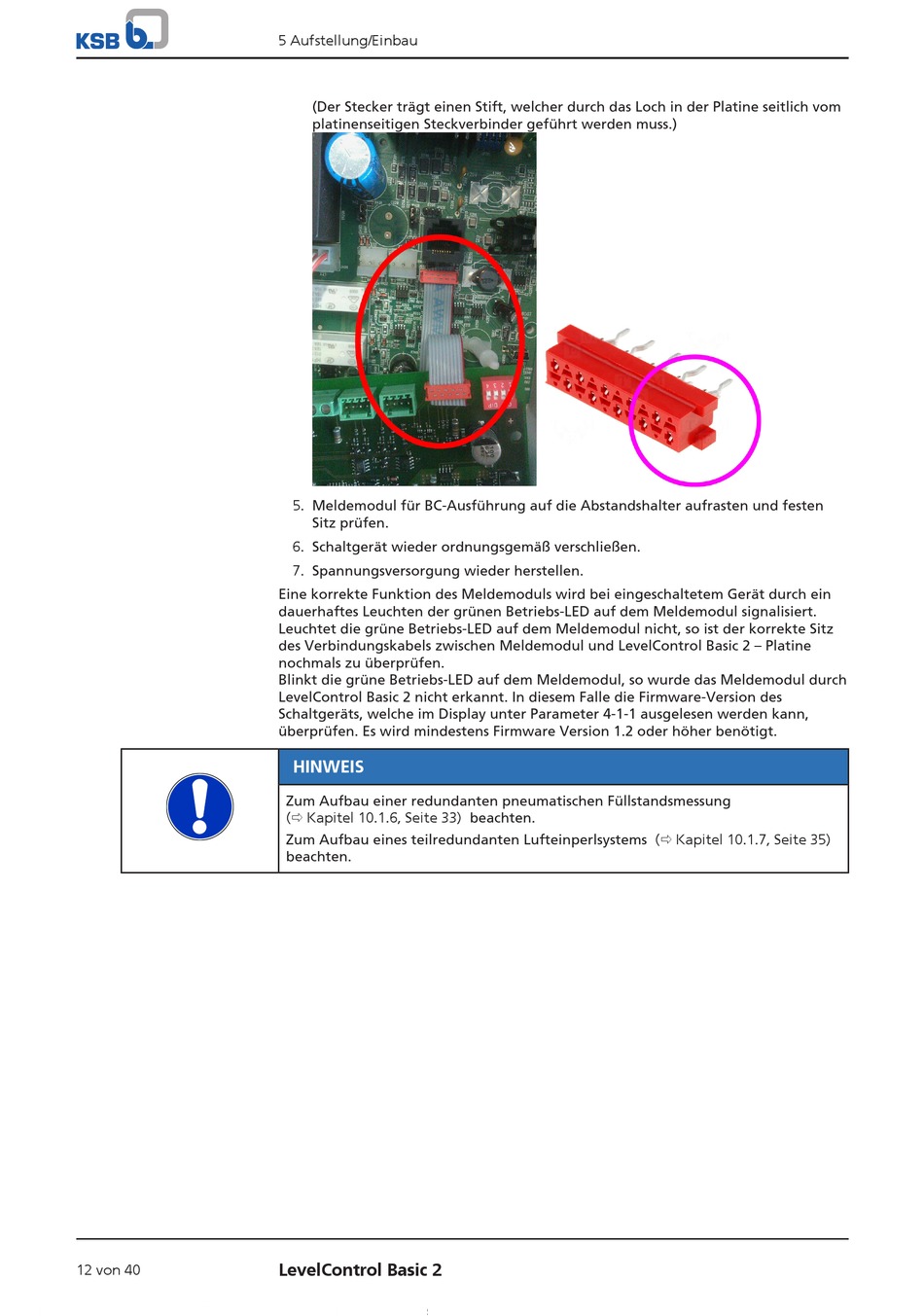

(Der Stecker trägt einen Stift, welcher durch das Loch in der Platine seitlich vom
platinenseitigen Steckverbinder geführt werden muss.)
5. Meldemodul für BC-Ausführung auf die Abstandshalter aufrasten und festen
Sitz prüfen.
6. Schaltgerät wieder ordnungsgemäß verschließen.
7. Spannungsversorgung wieder herstellen.
Eine korrekte Funktion des Meldemoduls wird bei eingeschaltetem Gerät durch ein
dauerhaftes Leuchten der grünen Betriebs-LED auf dem Meldemodul signalisiert.
Leuchtet die grüne Betriebs-LED auf dem Meldemodul nicht, so ist der korrekte Sitz
des Verbindungskabels zwischen Meldemodul und LevelControl Basic 2 – Platine
nochmals zu überprüfen.
Blinkt die grüne Betriebs-LED auf dem Meldemodul, so wurde das Meldemodul durch
LevelControl Basic 2 nicht erkannt. In diesem Falle die Firmware-Version des
Schaltgeräts, welche im Display unter Parameter 4-1-1 ausgelesen werden kann,
überprüfen. Es wird mindestens Firmware Version 1.2 oder höher benötigt.
HINWEIS
Zum Aufbau einer redundanten pneumatischen Füllstandsmessung
(ð Kapitel 10.1.6, Seite 33) beachten.
Zum Aufbau eines teilredundanten Lufteinperlsystems (ð Kapitel 10.1.7, Seite 35)
beachten.
