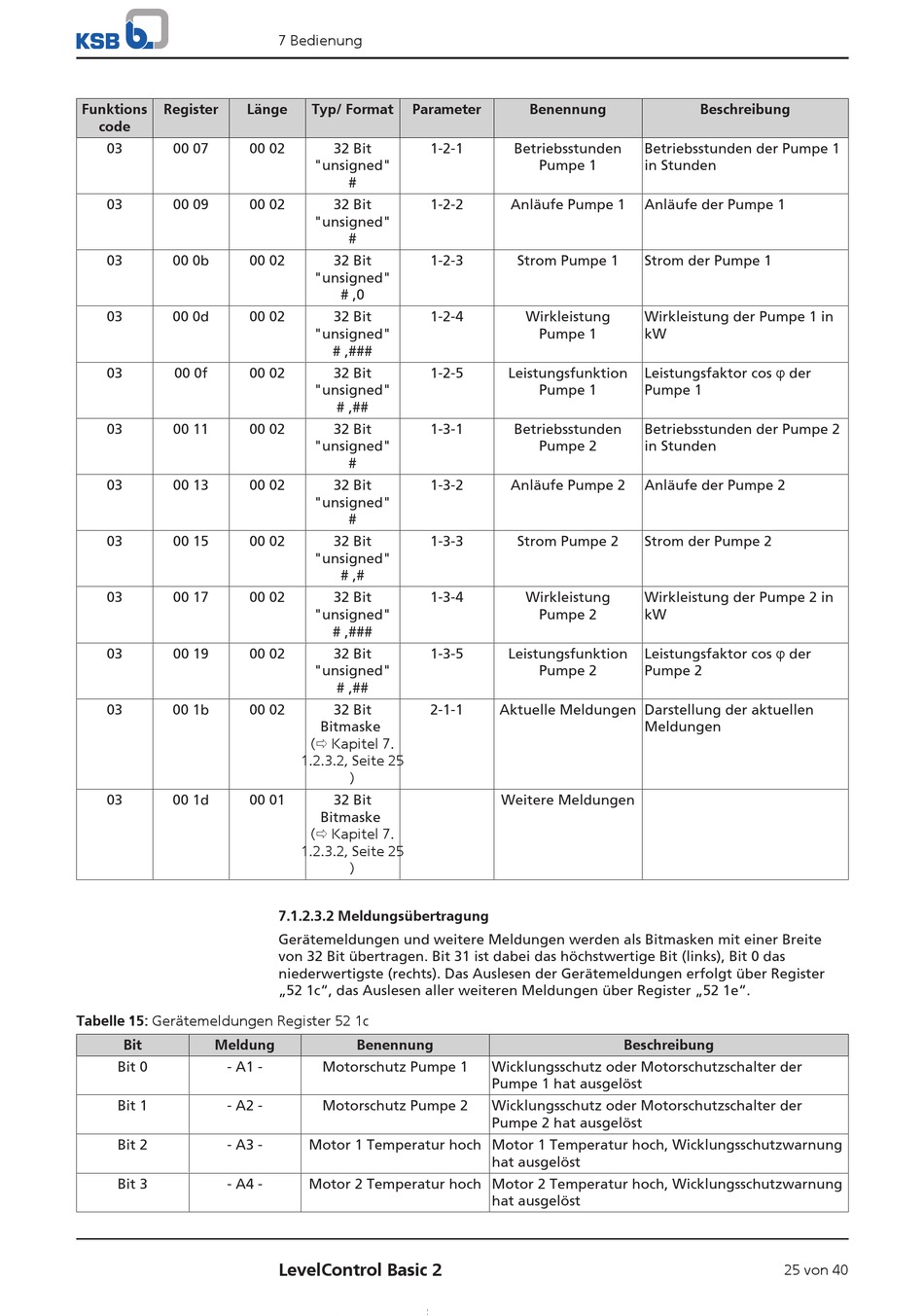

Meldungsübertragung - KSB LevelControl Basic 2 Zusatzbetriebsanleitung

Funktions Register Länge
code
03 00 07 00 02
03 00 09 00 02
03 00 0b 00 02
03 00 0d 00 02
03 00 0f 00 02
03 00 11 00 02
03 00 13 00 02
03 00 15 00 02
03 00 17 00 02
03 00 19 00 02
03 00 1b 00 02
03 00 1d 00 01
Tabelle 15: Gerätemeldungen Register 52 1c
Bit Meldung
Bit 0 - A1 -
Bit 1 - A2 -
Bit 2 - A3 -
Bit 3 - A4 -
7 Bedienung
Typ/ Format Parameter
32 Bit 1-2-1
"unsigned"
#
32 Bit 1-2-2
"unsigned"
#
32 Bit 1-2-3
"unsigned"
# ,0
32 Bit 1-2-4
"unsigned"
# ,###
32 Bit 1-2-5
"unsigned"
# ,##
32 Bit 1-3-1
"unsigned"
#
32 Bit 1-3-2
"unsigned"
#
32 Bit 1-3-3
"unsigned"
# ,#
32 Bit 1-3-4
"unsigned"
# ,###
32 Bit 1-3-5
"unsigned"
# ,##
32 Bit 2-1-1
Bitmaske
(ð Kapitel 7.
1.2.3.2, Seite 25
)
32 Bit
Bitmaske
(ð Kapitel 7.
1.2.3.2, Seite 25
)
7.1.2.3.2 Meldungsübertragung
Gerätemeldungen und weitere Meldungen werden als Bitmasken mit einer Breite
von 32 Bit übertragen. Bit 31 ist dabei das höchstwertige Bit (links), Bit 0 das
niederwertigste (rechts). Das Auslesen der Gerätemeldungen erfolgt über Register
„52 1c", das Auslesen aller weiteren Meldungen über Register „52 1e".
Benennung
Motorschutz Pumpe 1
Motorschutz Pumpe 2
Motor 1 Temperatur hoch Motor 1 Temperatur hoch, Wicklungsschutzwarnung
Motor 2 Temperatur hoch Motor 2 Temperatur hoch, Wicklungsschutzwarnung
LevelControl Basic 2
Benennung
Betriebsstunden Betriebsstunden der Pumpe 1
Pumpe 1 in Stunden
Anläufe Pumpe 1 Anläufe der Pumpe 1
Strom Pumpe 1 Strom der Pumpe 1
Wirkleistung Wirkleistung der Pumpe 1 in
Pumpe 1 kW
Leistungsfunktion Leistungsfaktor cos φ der
Pumpe 1 Pumpe 1
Betriebsstunden Betriebsstunden der Pumpe 2
Pumpe 2 in Stunden
Anläufe Pumpe 2 Anläufe der Pumpe 2
Strom Pumpe 2 Strom der Pumpe 2
Wirkleistung Wirkleistung der Pumpe 2 in
Pumpe 2 kW
Leistungsfunktion Leistungsfaktor cos φ der
Pumpe 2 Pumpe 2
Aktuelle Meldungen Darstellung der aktuellen
Meldungen
Weitere Meldungen
Beschreibung
Wicklungsschutz oder Motorschutzschalter der
Pumpe 1 hat ausgelöst
Wicklungsschutz oder Motorschutzschalter der
Pumpe 2 hat ausgelöst
hat ausgelöst
hat ausgelöst
Beschreibung
25 von 40
