Pulverfluss und Spülluft
Zerstäuberaufsätze
16 • Funktionsbeschreibung
V 07/13
Die Spülluft wird beim Einsatz von belüfteten Zerstäuberaufsätzen mit
dem dafür vorgesehenen Anschluss auf der Rückseite der Pistolensteue-
rung verbunden (siehe die Betriebsanleitung der Pistolensteuerung). Die
Funktionen der Zerstäuberaufsätze sind in den entsprechenden Ab-
schnitten beschrieben.
Pulver
Spülluft

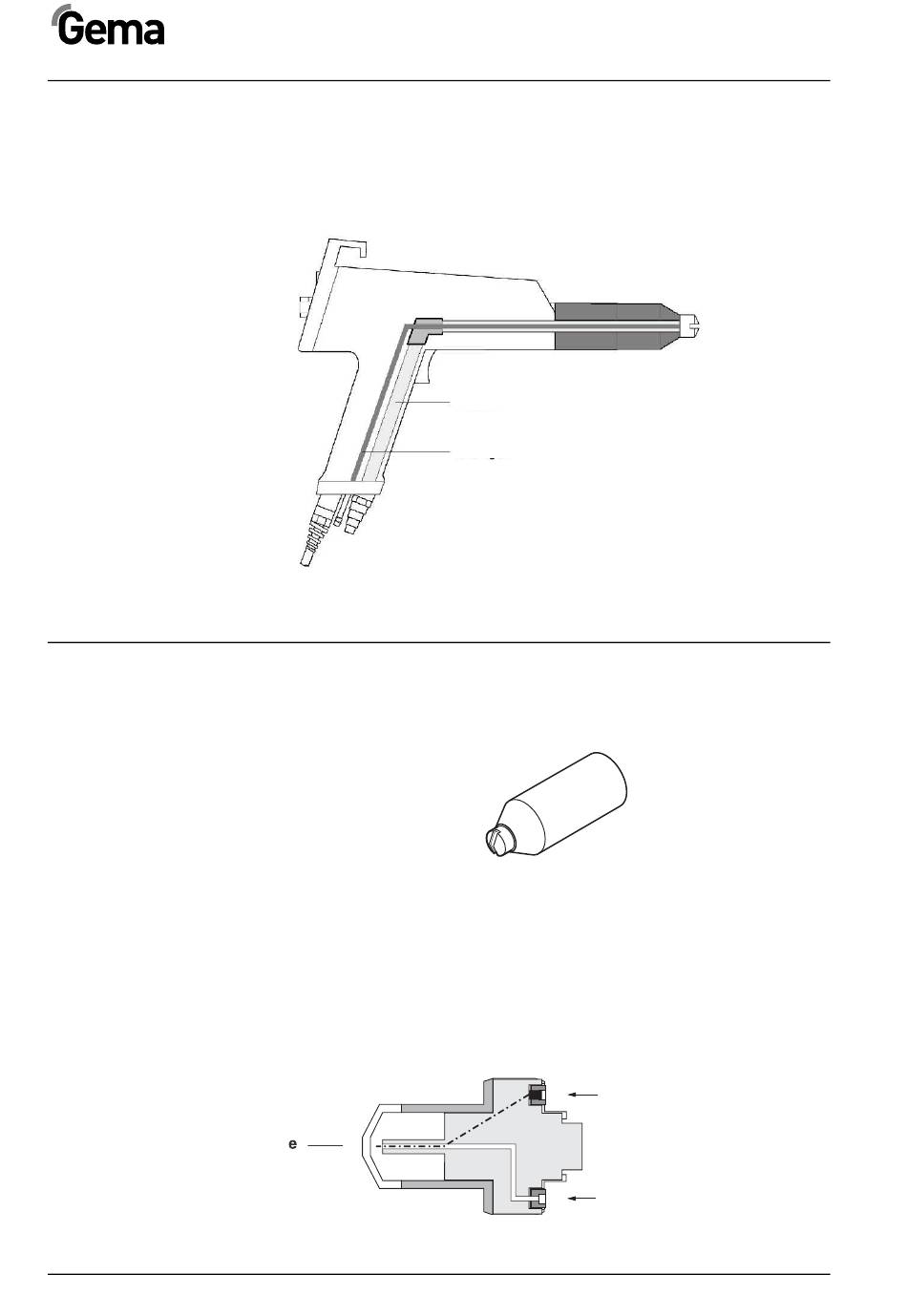

Email-Handpistole PG 3-E - Pulverfluss und Spülluft
Standard-Set
Flachstrahldüse mit belüfteter
Mittelelektrode
Flachstrahldüse mit belüfteter Mittelelektrode
Die belüftete Flachstrahldüse dient zur Zerstäubung und Aufladung des
Pulvers. Die Pulverwolke erhält durch die schlitzförmige Öffnung ein ova-
les Sprühbild. Das Pulver wird mittels Mittelelektrode aufgeladen. Die
Hochspannung, in der Pistole erzeugt, wird über den schwarzen Auflage-
ring des Düsenhalters zur Mittelelektrode geleitet.
Hochspannung und Spülluft
Spülluft
Email-Handpistole PG 3-E
