Hochspannungserzeugung
Schaltung
Email-Handpistole PG 3-E
V 07/13

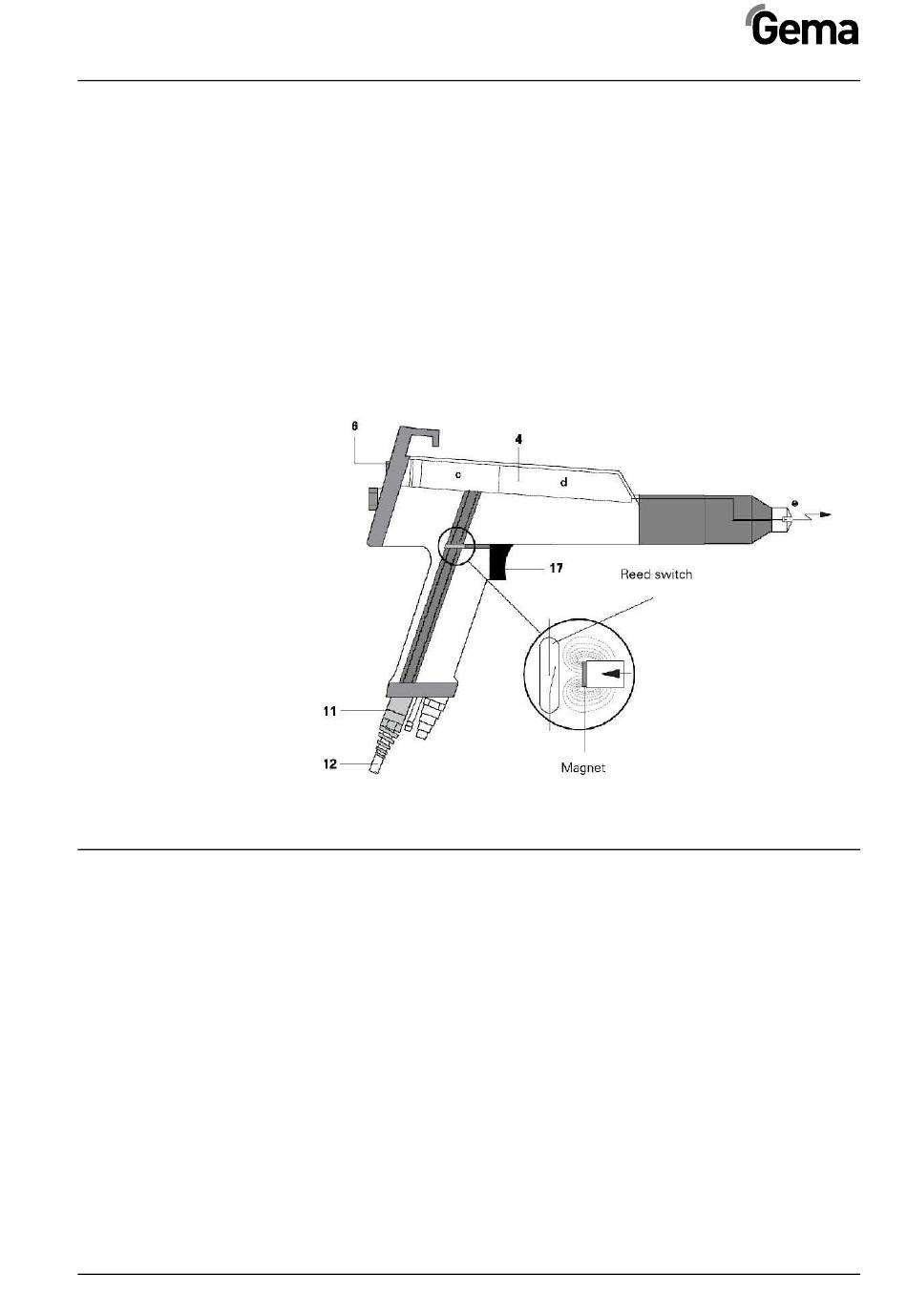

Der Steuereinschub liefert eine hochfrequente Niederspannung. Diese
Spannung wird durch das Pistolenkabel (12) und den Pistolenanschluss
(11) im Handgriff der Hochspannungskaskade (4) zugeführt.
In der Kaskade (4) wird diese Niederspannung in einem ersten Schritt
hochtransformiert (c). Diese primäre Hochspannung wird im zweiten
Schritt in der eigentlichen Kaskade (d) gleichgerichtet und stufenweise
vervielfacht, bis sie am Ende die erforderliche Hochspannung aufweist.
Die Hochspannung wird nun im Zerstäuberaufsatz zur Elektrode (e) ge-
führt.
Durch das Verstellen der Hochspannung an der Pistolensteuerung ver-
ändert sich auch die Leuchtintensität der Leuchtdiode (6). Dadurch hat
der Anwender die Gewissheit über das Vorhandensein der Hochspan-
nung und somit eine Kontrollmöglichkeit über die Funktion.
Email-Handpistole PG 3-E - Hochspannungserzeugung
Mit dem Pistolenkabel wird zusätzlich zur Niederspannung ein Schalt-
strom in die Pistole geführt. Wird der Pistolenschalter (17) betätigt,
schliesst ein berührungsloser Schalter den Stromkreislauf. Die Pistolen-
steuerung schaltet die Niederspannung, die Pulverförderung und die
Spülluft ein. Dieses berührungslose Schalten entspricht den Sicherheits-
vorschriften aller bekannten Normen.
