DEN ANTRIEBSRIEMEN EINSTELLEN
Wenn Sie bemerken, dass die Pedale beim Treten
rutschen, obwohl der Widerstand auf den höchsten
Grad eingestellt wurde, müssen Sie wahrscheinlich
den Antriebsriemen einstellen.
Um den Antriebsriemen einzustellen, müssen Sie die
unten beschriebenen Teile entfernen.

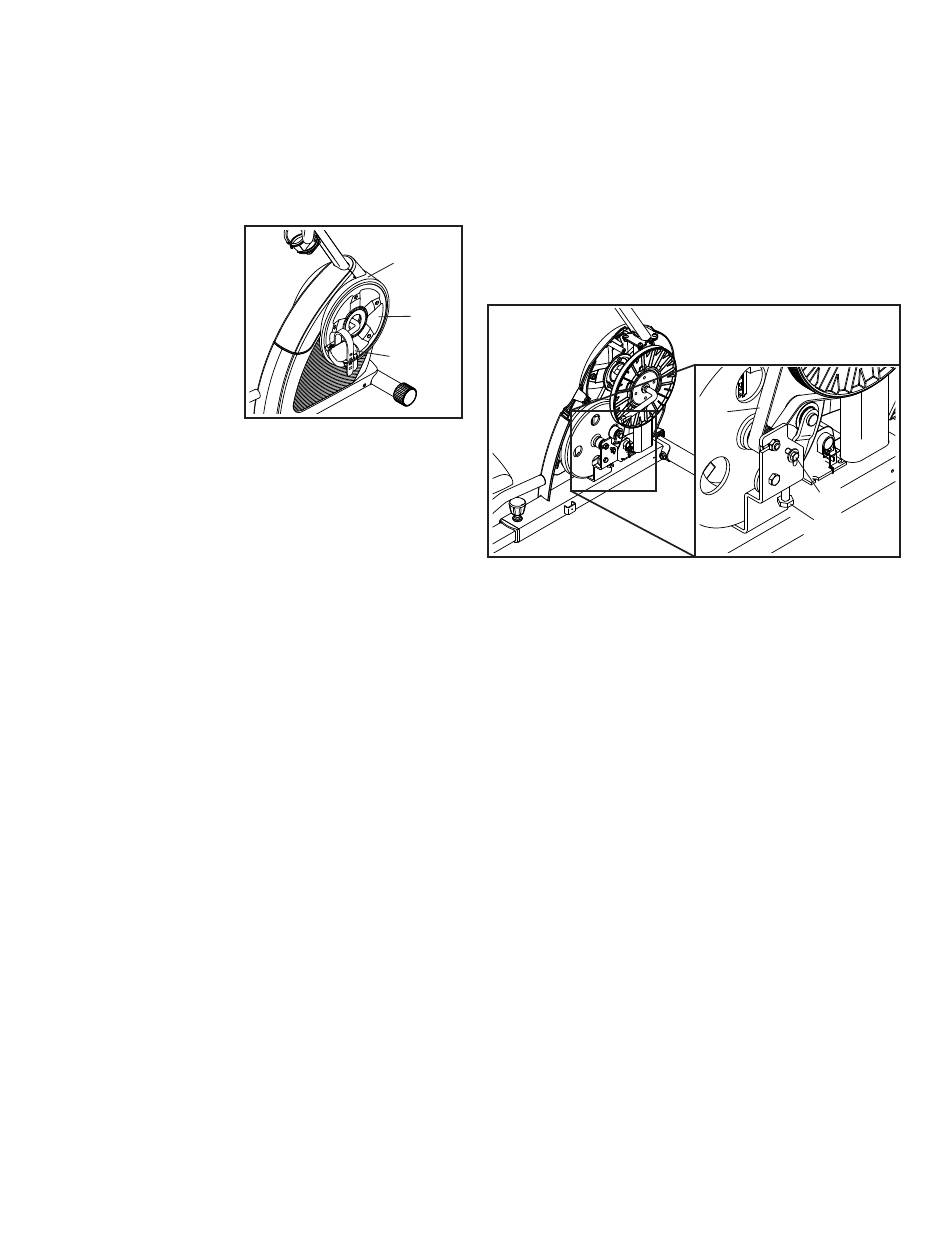

Mithilfe eines Rollga-
belschlüssels drehen
Sie das rechte Pedal
(26) gegen den Uhr-
zeigersinn und entfer-
nen es. Dann lösen
Sie mithilfe eines
Flachschlitz-Schrau-
bendrehers die
Vorsprünge um den
Rand der rechten
Zugangsscheibe (10) und entfernen Sie diese vom
rechten Schutz (18).
Siehe Montageschritt 5 auf Seite 7. Entfernen Sie
die zwei M4 x 16mm Schrauben (8) von der hinteren
Schutzabdeckung (9). Als Nächstes verwenden Sie
einen Flachschlitz-Schraubendreher, um jeweils die
Vorsprünge am unteren Rand der hinteren und vorde-
ren Schutzabdeckung (9, 19) zu lösen. Dann entfer-
nen Sie die zwei M4 x 12mm Schrauben (61) und die
hintere und vordere Schutzabdeckung.
Siehe EXPLOSIONSZEICHNUNG auf Seite 23.
Identifizieren Sie den linken und den rechten Schutz
(17, 18). Entfernen Sie alle Schrauben vom linken und
rechten Schutz. Die Schrauben in den Schutzen
haben zwei unterschiedliche Größen – achten Sie
darauf, welche Schraubengröße Sie aus welchem
Loch entfernen. Dann entfernen Sie vorsichtig den
rechten Schutz.
Als Nächstes lockern Sie die M6 x 20mm Sechskant-
schraube (60). Dann ziehen Sie die M10 x 50mm
Sechskantschraube (33) an, bis der Antriebsriemen
18
(23) straff ist.
10
26
Wenn der Antriebsriemen (23) straff ist, ziehen Sie die
M6 x 20mm Sechskantschraube (60) fest.
Dann befestigen Sie wieder die Teile, die Sie entfernt
haben.
